توضیحات محصول

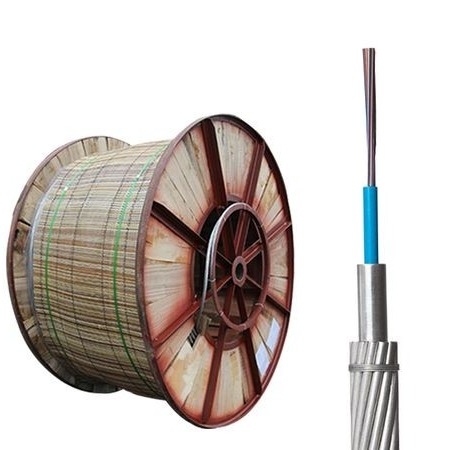

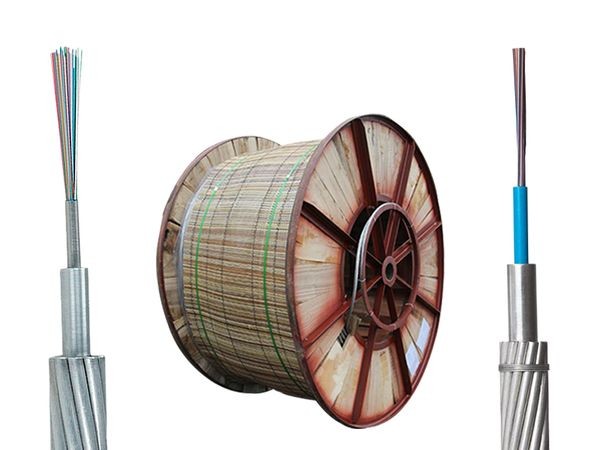

کابل زمینی قدرت نوری (OPGW)
توضیحات OPGW
کابل نوری OPGW فیبرهای نوری را در داخل سیم زمین خطوط انتقال ولتاژ بالا هوایی ادغام می کند و یک سیستم ارتباطی ایمن و کارآمد را در امتداد شبکه برق ایجاد می کند. OPGW با نقش دوگانه خود در زمینه سازی و انتقال داده، هم از حفاظت از سیستم قدرت و هم از ارتباط قابل اعتماد اطمینان حاصل می کند. ساختار سیم فلزی استحکام مکانیکی، پایداری و عمر طولانی عالی را فراهم می کند. در مقایسه با نصب کابل های نوری معمولی، OPGW زمان ساخت و هزینه های کلی پروژه را به میزان قابل توجهی کاهش می دهد. این کابل به طور گسترده در پروژه های انتقال نیرو، پست ها و سیستم های ارتباطی شبکه هوشمند استفاده می شود.
ویژگی ها و مزایای کابل نوری OPGW
-
فناوری پیشرفته لوله فولادی ضد زنگ پر شده با ترکیب مسدود کننده آب برای حداکثر محافظت از فیبر.
-
مقاومت کششی بالا و ساختار فشرده، دوام را در محیط های خشن تضمین می کند.
-
تداخل کم بین شبکه برق و شبکه ارتباطی حتی در شرایط اتصال کوتاه.
-
نصب آسان - سازگار با مشخصات سیم زمین رایج و می تواند مستقیماً جایگزین سیم های زمین موجود شود.
-
مقاومت عالی در برابر صاعقه و عملکرد پایدار در طول بازه های طولانی.
-
راه حل مقرون به صرفه برای ادغام ارتباطات در زیرساخت های انتقال نیرو.
توضیحات کابل OPGW
کاربرد
OPGW عمدتاً در سیستم های ارتباطی قدرت همراه با لوازم جانبی مربوطه استفاده می شود. این کابل از حفاظت رله، نظارت خودکار و انتقال سیگنال در هنگام نصب در امتداد خطوط برق ولتاژ بالا پشتیبانی می کند.
ساختار

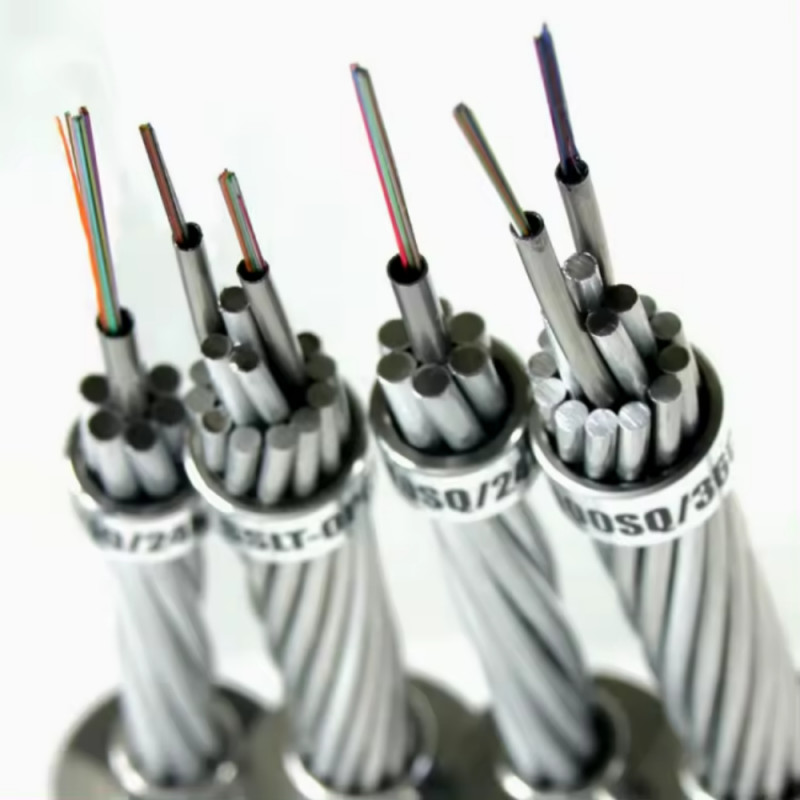

سیم زمین نوری رشته ای (OPGW) با لایه های دوتایی یا سه گانه سیم های فولادی با روکش آلومینیومی (ACS) یا ترکیبی از سیم های ACS و آلیاژ آلومینیوم تولید می شود. طراحی آن برای پاسخگویی به نیازهای شبکه های برق هوایی مدرن بهینه شده است و هم زمینه سازی الکتریکی و هم ارتباط نوری را تضمین می کند.
گزینه های فیبر
تعداد فیبر
محدوده ولتاژ
کاربردهای اصلی
-
به طور گسترده در خطوط برق هوایی تازه ساخته شده استفاده می شود
-
ایده آل برای ظرفیت فیبر بزرگ و پروژه های انتقال فوق العاده ولتاژ بالا (UHV)
-
زمین و حفاظت از صاعقه را در حین حمل جریان خطای اتصال کوتاه فراهم می کند
طرح های معمولی
پارامتر
OPGW با لوله آلومینیومی PBT
| مشخصات |
تعداد فیبر |
قطر (میلی متر) |
وزن (کیلوگرم/کیلومتر) |
RTS (KN) |
اتصال کوتاه (KA2s) |
| |
|
|
|
|
|
| OPGW-113(87.9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70(81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66(79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77(72;36) |
36 |
12.7 |
503 |
72 |
67 |
طرح های معمولی OPGW از لوله فولادی ضد زنگ رشته ای
طراحی معمولی برای دو لایه:
| مشخصات |
تعداد فیبر |
قطر (میلی متر) |
وزن (کیلوگرم/کیلومتر) |
RTS (KN) |
اتصال کوتاه (KA2s) |
| OPGW-89[55.4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64.6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79.0;129.5] |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5] |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
طراحی معمولی برای سه لایه:
| مشخصات |
تعداد فیبر |
قطر (میلی متر) |
وزن (کیلوگرم/کیلومتر) |
RTS (KN) |
اتصال کوتاه (KA2s) |
| OPGW-232[343.0;191.4] |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366.9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358.7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
طرح های معمولی OPGW از لوله فولادی ضد زنگ مرکزی با روکش AL
طراحی معمولی برای یک لایه
| مشخصات |
تعداد فیبر |
قطر (میلی متر) |
وزن (کیلوگرم/کیلومتر) |
RTS (KN) |
اتصال کوتاه (KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70(54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
طراحی معمولی برای دو لایه
| مشخصات |
تعداد فیبر |
قطر (میلی متر) |
وزن (کیلوگرم/کیلومتر) |
RTS (KN) |
اتصال کوتاه (KA2s) |
| OPGW-143(87.9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
طرح های معمولی OPGW از لوله شل فولادی ضد زنگ مرکزی
طراحی معمولی برای یک لایه:
| مشخصات |
تعداد فیبر |
قطر (میلی متر) |
وزن (کیلوگرم/کیلومتر) |
RTS (KN) |
اتصال کوتاه (KA2s) |
| OPGW-32(40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42(54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42(43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54(55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61(55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80.8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75(54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76(54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
طراحی معمولی برای دو لایه:
| مشخصات |
تعداد فیبر |
قطر (میلی متر) |
وزن (کیلوگرم/کیلومتر) |
RTS (KN) |
اتصال کوتاه (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127(77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163(99.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183(109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183(118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
سؤالات متداول
1. آیا شما یک شرکت بازرگانی هستید یا یک تولید کننده؟
ما یک تولید کننده حرفه ای با بیش از 10 سال تجربه هستیم که بر تحقیق و توسعه و تولید کابل های فیبر نوری، کابل های افت و سیم های پچ تمرکز داریم. کارخانه ما در گوانگژو، چین واقع شده است و ما از شما صمیمانه استقبال می کنیم که از ما دیدن کنید.
2. کیفیت محصول چگونه تضمین می شود؟
هر فیبر قبل از تحویل به شدت آزمایش می شود تا از عملکرد پایدار اطمینان حاصل شود. پس از تأیید قیمت، نمونه های رایگان را می توان برای بازرسی کیفیت ارائه کرد.
3. آیا سفارشات کوچک را می پذیرید؟
بله، سفارشات کوچک استقبال می شود. ما از پروژه های جدید پشتیبانی می کنیم و درک می کنیم که تجارت اغلب از مقادیر کم شروع می شود.
4. زمان تحویل چقدر است؟
معمولاً 3 تا 7 روز کاری، بسته به مقدار سفارش. مطمئن باشید، ما محموله را به محض دریافت پرداخت شما ترتیب خواهیم داد.
5. آیا می توانید خدمات OEM ارائه دهید؟
بله، خدمات OEM در دسترس است. ما می توانیم آرم شما را روی محصولات چاپ کنیم و برای ایده های سفارشی سازی شما باز هستیم.
