توضیحات محصول

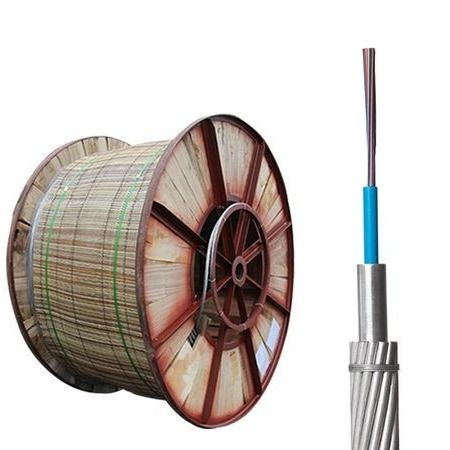

خلاصه محصول کابل فیبر نوری OPGW
کابل OPGW (سیم زمینی برق نوری)ترکیب کننده هافیبر نوریباسیم زمینی فوقانیاز خطوط انتقال ولتاژ بالا، که امکاناتصال همزمان الکتریکی به زمین و ارتباطات نوریدر یک کابل واحد.طراحی دو تابعاین سیستم قابلیت اطمینان سیستم را افزایش می دهد، زیرساخت ها را ساده می کند و هزینه های ساخت و ساز را کاهش می دهد.ساختار فلزی تقویت شده، کابل های OPGW قوی، با دوام و مقاوم در برابر شرایط زیست محیطی خشن هستند.
ویژگی های کلیدی و مزایا
-
محافظت پیشرفته:لوله های فولاد ضد زنگ پر ازترکیبات مسدود کننده آبحفاظت از فیبر نوری از رطوبت و آسیب فیزیکی.
-
طراحی محکم و فشرده:پیشنهادات عالیمقاومت کششیو فشرده سازی ساختاری، مناسب برایتجهیزات بیرونی با طول طولانی مدتو محیط های شدید.
-
حداقل تداخل الکترومغناطیسی:باعث کاهش تداخل بین سیگنال های ارتباطی و جریان های مدار کوتاه در سیستم های برق می شود.
-
نصب آسان:سازگار با مشخصات استاندارد سیم زمین، ایده آل برایپروژه های ساخت و ساز جدید و جایگزین.
کاربردها و مزایای آن
کابل های OPGW برایشبکه هوشمند و زیرساخت های مدرن خدمات عمومی، ارائه یکستون فقرات ارتباطی قابل اعتماد که در خطوط انتقال برق ادغام شده استآنها امکان:
-
نظارت در زمان واقعیوتشخیص خطا
-
انتقال اطلاعات با سرعت بالا در مسافت های طولانی
-
بهبود بهره وری شبکهوکاهش زمان توقف
با مقاومت فوق العاده بهرعد و برق، وزنه های باد و تغییرات دمایی، کابل های OPGW یک راه حل ترجیح داده شده برای خدمات عمومی به دنبالمدرن سازی شبکه ها به طور موثردر حالی که به حداقل رساندن اختلال در نصب و هزینه.
کاربرد و ساختار کابل فیبر نوری OPGW
کاربردها:
کابل های OPGW (سیم های زمینی قدرت نوری)به طور عمده برایارتباطات خط برق، باحفاظت از رله ها، سیستم های کنترل خودکارو کنار نصب شدهخطوط انتقال ولتاژ بالا. اونها برايپروژه های خط برق هوایی جدیداز جملهانتقال ولتاژ فوق العاده بالا (UHV)، فراهم کردن هر دوظرفیت ارتباطاتوحفاظت از صاعقهبا هدایت امن جریان های مدار کوتاه.
ساختار:

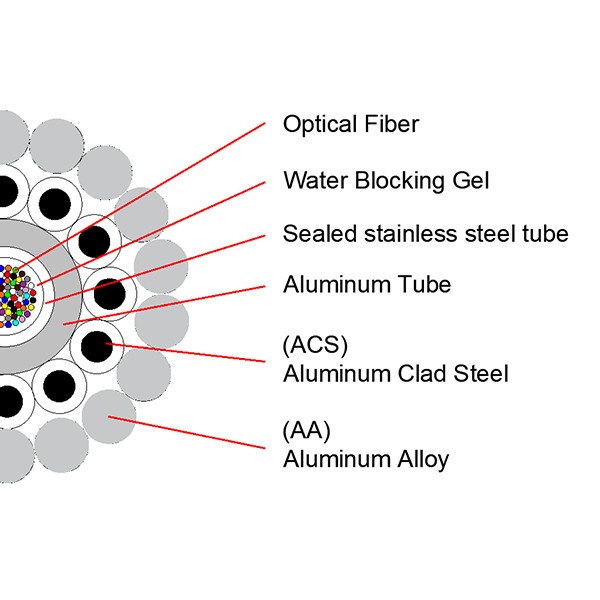

درسیم زمین نوری با رشتهازدو یا سه لایه سیم های فولادی آلومینیومییا ترکیبی از ACS وسیم های آلیومینیومی، ارائهقدرت مکانیکی، دوام و عملکرد الکتریکیطراحی استاندارد دارای یکلوله مرکزی فولاد ضد زنگ که فیبر نوری را در آن قرار می دهد، پوشش داده شده با آلومینیوم برای حفاظت بیشتر.
مشخصات فنی:
-
انواع فیبر:G652D، G655C، G657A1, 50/125, 62.5/125, OM3, OM4
-
تعداد هسته های فیبر:تا96 هسته
-
محدوده ولتاژ:مناسب برای خطوط برق با نام تجاریتا 110 کیلو ولت و کمتر
-
ویژگی های طراحی:لوله مرکزی فولاد ضد زنگ، پوشش آلومینیومی، مقاومت کششی بالا، ضد آب، مقاومت در برابر خوردگی و UV
مزایا:
-
ماشین آلاتانتقال قدرت ولتاژ بالاباارتباطات نوریدر یک کابل
-
تضمین می کندانتقال داده های طولانی مدت قابل اعتمادبرای برنامه های مخابراتی و شبکه های هوشمند
-
فراهم می کندحفاظت مکانیکی، مقاومت در برابر صاعقه و دوامبرای محیط های بیرونی و محیط های پر استرس
پارامتر
OPGW با لوله آلومینیومی PBT
| مشخصات |
تعداد فیبر |
قطر ((ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS ((KN) |
مدار کوتاه ((KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87)9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |

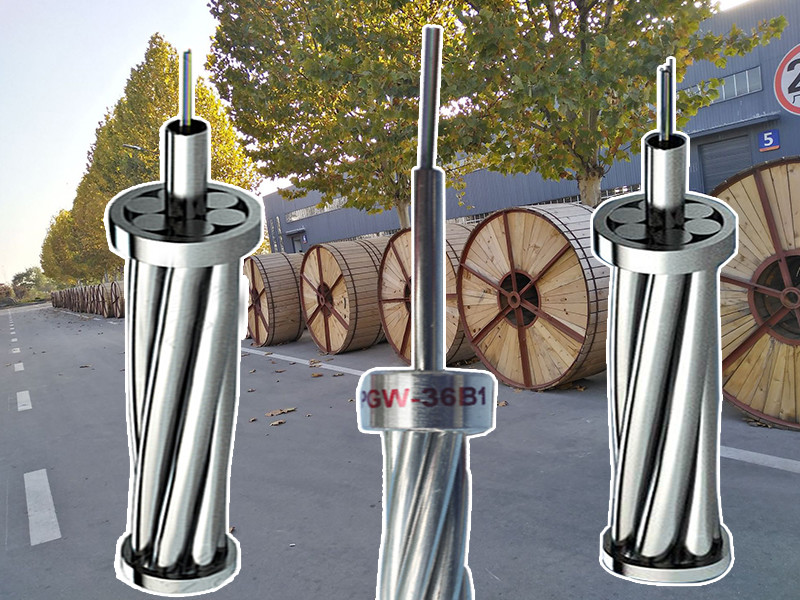

طرح های معمول OPGW از لوله های فولادی ضد زنگ
طراحی معمولی برای لایه دوگانه:
| مشخصات |
تعداد فیبر |
قطر ((ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS ((KN) |
مدار کوتاه (KA2s) |
| OPGW-89[55]4;62.9 |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90].0;86.9 |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6 |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5 |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5 |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98].6;162.3 |
48 |
16 |
719 |
98.6 |
162.3 |
طراحی معمولی برای سه لایه:
| مشخصات |
تعداد فیبر |
قطر ((ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS ((KN) |
مدار کوتاه (KA2s) |
| OPGW-232[343].0;191.4 |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116]5;554.6 |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366]9;687.7 |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |

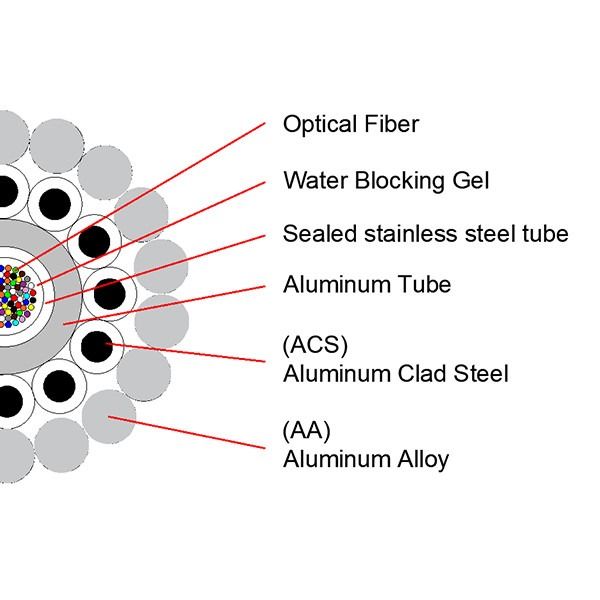

طرح های معمول OPGW از لوله های فولاد ضد زنگ پوشانده شده با AL مرکزی
طراحی معمولی برای یک لایه
| مشخصات |
تعداد فیبر |
قطر ((ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS ((KN) |
مدار کوتاه ((KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54)0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
طراحی معمولی برای لایه دوگانه
| مشخصات |
تعداد فیبر |
قطر ((ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS ((KN) |
مدار کوتاه ((KA2s) |
| OPGW-143 ((87)9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
طرح های معمول OPGW از لوله باز مرکزی فولاد ضد زنگ
طراحی معمولی برای یک لایه:
| مشخصات |
تعداد فیبر |
قطر (ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS (KN) |
مدار کوتاه (KA2s) |
| OPGW-32 ((۴۰)6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42 ((54)0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42(43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55))9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61 ((73))7175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55))1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68 ((80))8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 ((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54)5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
طراحی معمولی برای لایه دوگانه:
| مشخصات |
تعداد فیبر |
قطر (ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS (KN) |
مدار کوتاه (KA2s) |
| OPGW-96 ((121)7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127 ((141)0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127 ((77))8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163 ((138)2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163 ((99))9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183 ((109)7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183 ((118)4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
سوالات متداول:
1شما توليد کننده يا شرکت تجاري هستيد؟
ما یکتولید کننده کابل فیبر نوری حرفه ایبا بیش از10 سال تجربه، متخصص درتحقیق، توسعه و تولید کابل های فیبر نوری، کابل های قطره ای، سیم های پچ و محصولات مرتبطکارخانه ما درشهر گوانگژو، چین، و از شما خوش آمدید که به ما مراجعه کنید.
2چگونه کیفیت محصول را تضمین می کنید؟
هر فیبرقبل از تحویل به دقت آزمایش شده است.برای تضمین کیفیت و عملکرد. پس از تایید قیمت، شما می توانید درخواستنمونه های رایگانتا استانداردها رو چک کنيم.
3ميتوني سفارشات کوچيک رو قبول کني؟
بله، ازش حمایت میکنیمسفارشات کوچک و پروژه های آزمایشی، درک اینکه کسب و کار اغلب با مقادیر اولیه کوچکتر شروع می شود.
4زمان تحویل معمول چقدر است؟
تحویل معمولاً طول می کشه۳٫۷ روز کاری، بسته به مقدار سفارش ما تضمین می کنیم ارسال سریع پس از دریافت پرداخت
5شما خدمات OEM و سفارشی سازی را ارائه می دهید؟
بله، ما پیشنهاد می کنیمخدمات OEM و ODMلوگو شما می تواند بر روی محصولات چاپ شود و ما می توانیم انواع مختلفی را در اختیار داشته باشیمدرخواست های سفارشی سازیبرای برآورده کردن نیازهای پروژه شما.
