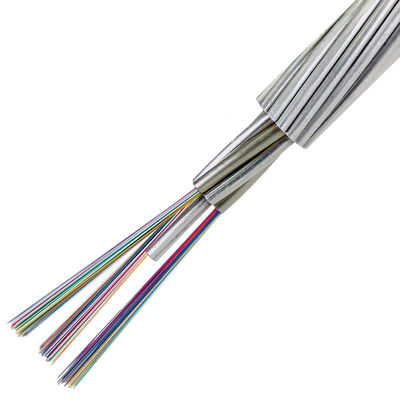

کابل سیم زمینی برق نوری OPGW برای ارتباطات انتقال قدرت
معرفی محصول:
OPGW یک سیم زمینی با فیبر نوری داخلی برای خطوط برق بالا است که ترکیب زمین، حفاظت از صاعقه و ارتباطات با سرعت بالا را در یک کابل ترکیب می کند.
ویژگی های کلیدی:
-
حفاظت قوی با لوله ضد آب فولاد ضد زنگ
-
مقاومت کششی بالا برای محیط های خشن
-
عملکرد الکتریکی پایدار
-
نصب و تعویض آسان
-
عملکرد دوگانه برای قدرت و ارتباطات
کاربردها:
خلاصه کابل OPGW
وظایف اصلی
کابل های OPGW عمدتاً در سیستم های ارتباطی قدرت استفاده می شوند و با لوازم جانبی برای محافظت از رله، کنترل خودکار و انتقال داده کار می کنند.آنها در کنار خطوط برق ولتاژ بالا نصب شده اند، ترکیبی از ارتباطات نوری و عملکردهای زمین گیری.
ساختار
سیم زمینی نوری رشته ای (OPGW) با دو یا سه لایه سیم فولادی پوشانده شده با آلومینیوم (ACS) ، یا ترکیبی از سیم های ACS و آلیاژ آلومینیوم تولید می شود.این طراحی برای پاسخگویی به نیازهای ساختاری و مکانیکی مشترک خطوط انتقال برق بهینه شده است.
مشخصات فیبر
محدوده الکتریکی و کاربرد
-
مناسب برای خطوط برق با سطوح ولتاژ 110KV و کمتر
-
به طور گسترده ای در خطوط انتقال هوایی جدید استفاده می شود
-
قادر به حمل تعداد زیادی از فیبرها برای سیستم های UHV (Ultra High Voltage)
-
حفاظت از برق و به طور ایمن جریان خطای مدار کوتاه را انجام می دهد
طراحی معمولی
ساختار لوله فولاد ضد زنگ مرکزی پوشانده شده با آلومینیوم، تضمین حفاظت از فیبر عالی، قدرت مکانیکی و قابلیت اطمینان طولانی مدت.
پارامتر
OPGW با لوله آلومینیومی PBT
| مشخصات |
تعداد فیبر |
قطر ((ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS ((KN) |
مدار کوتاه ((KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87)9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
طرح های معمول OPGW از لوله های فولاد ضد زنگ
طراحی معمولی برای لایه دوگانه:
| مشخصات |
تعداد فیبر |
قطر ((ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS ((KN) |
مدار کوتاه (KA2s) |
| OPGW-89[55]4;62.9 |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90].0;86.9 |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6 |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5 |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5 |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98].6;162.3 |
48 |
16 |
719 |
98.6 |
162.3 |
طراحی معمولی برای سه لایه:
| مشخصات |
تعداد فیبر |
قطر ((ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS ((KN) |
مدار کوتاه (KA2s) |
| OPGW-232[343].0;191.4 |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116]5;554.6 |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366]9;687.7 |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
طرح های معمول OPGW از لوله های فولاد ضد زنگ پوشانده شده با AL مرکزی
طراحی معمولی برای یک لایه
| مشخصات |
تعداد فیبر |
قطر ((ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS ((KN) |
مدار کوتاه ((KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54)0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
طراحی معمولی برای لایه دوگانه
| مشخصات |
تعداد فیبر |
قطر ((ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS ((KN) |
مدار کوتاه ((KA2s) |
| OPGW-143 ((87)9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
طرح های معمول OPGW از لوله باز مرکزی فولاد ضد زنگ
طراحی معمولی برای یک لایه:
| مشخصات |
تعداد فیبر |
قطر (ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS (KN) |
مدار کوتاه (KA2s) |
| OPGW-32 ((۴۰)6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42 ((54)0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42(43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55))9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61 ((73))7175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55))1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68 ((80))8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 ((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54)5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
طراحی معمولی برای لایه دوگانه:
| مشخصات |
تعداد فیبر |
قطر (ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS (KN) |
مدار کوتاه (KA2s) |
| OPGW-96 ((121)7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127 ((141)0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127 ((77))8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163 ((138)2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163 ((99))9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183 ((109)7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183 ((118)4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
سوالات عمومی کابل OPGW
سوال1: کابل OPGW چیست؟
ج: OPGW یک سیم زمینی با فیبر نوری داخلی برای خطوط برق است که حفاظت و ارتباطات را ترکیب می کند.
س2: مزایای اصلی آن چیست؟
ج: این قابلیت زمین بندی، محافظت از صاعقه و انتقال داده ها را در یک کابل ارائه می دهد.
س3: آیا می تواند سیم های زمینی موجود را جایگزین کند؟
ج: بله، OPGW می تواند به طور مستقیم جایگزین سیم های زمینی سنتی شود.
سوال 4: آیا برای استفاده در فضای باز دوام دارد؟
ج: بله، دارای قدرت بالا و مقاومت قوی در برابر آب و هوا و استرس مکانیکی است.
سوال 5: OPGW در کجا استفاده می شود؟
A: در خطوط انتقال، ایستگاه های فرعی و سیستم های شبکه هوشمند استفاده می شود.
