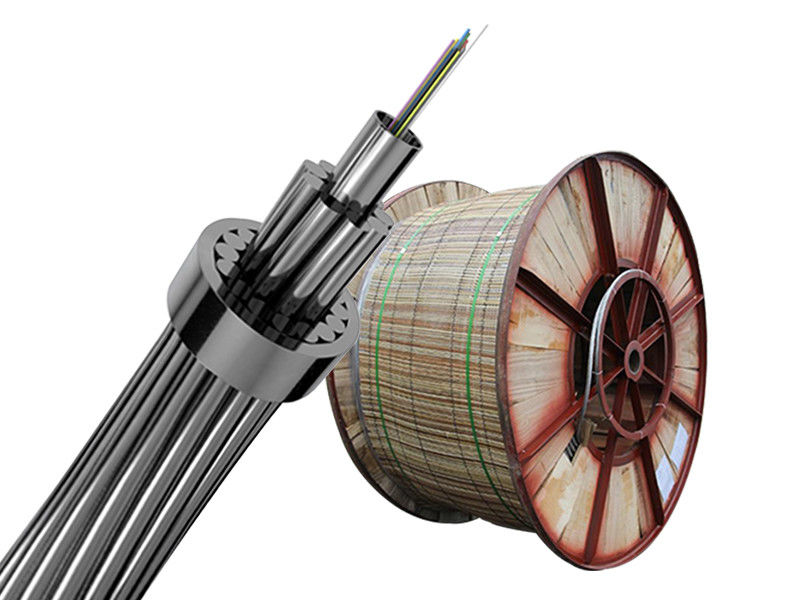

سیم زمینی برق نوری (OPGW)
خلاصه کابل OPGW
سیم زمینی برق نوری (OPGW) یک نوع ویژه از کابل است که فیبر نوری را در سیم زمینی خطوط انتقال ولتاژ بالا یکپارچه می کند.با ترکیب کارکردهای محافظت از صاعقهOPGW یک راه حل قابل اعتماد و کارآمد برای شبکه های برق مدرن فراهم می کند. فیبرهای نوری داخل کابل انتقال داده با سرعت بالا را امکان پذیر می کند.در حالی که سیم های فلزی اطراف عملکرد مکانیکی عالی و حفاظت الکتریکی را تضمین می کننددر مقایسه با نصب کابل های نوری سنتی، OPGW زمان ساخت را کاهش می دهد، هزینه های کلی را کاهش می دهد و ثبات طولانی مدت را بهبود می بخشد.
ویژگی های کلیدی و مزایا
-
حفاظت پیشرفته: طراحی لوله های فولاد ضد زنگ پر از ترکیبات ضد آب، حفاظت برتر از فیبر نوری را در برابر رطوبت و استرس مکانیکی فراهم می کند.
-
قدرت مکانیکی بالا: ساختار جمع و جور با مقاومت کششی عالی برای مقاومت در برابر محیط های خشن و بار های مکانیکی قوی.
-
عملکرد الکتریکی: به طور موثر تداخل بین شبکه برق و سیستم ارتباطات را در شرایط مدار کوتاه کاهش می دهد.
-
نصب آسان: طراحی شده برای مطابقت با مشخصات سیم های زمینی معمولی، OPGW می تواند به راحتی نصب شود و به طور مستقیم سیم های زمینی موجود را بدون تغییرات عمده جایگزین کند.
-
کارکرد دوگانه: هر دو محافظت از سیستم برق و کانال های ارتباطی نوری با ظرفیت بالا را ارائه می دهد، اطمینان از قابلیت اطمینان و هزینه موثر.
-
کاربرد های گسترده: ایده آل برای استفاده در خطوط انتقال برق، ایستگاه های فرعی و شبکه های ارتباطی شبکه هوشمند.
خلاصه کابل OPGW
وظایف اصلی
کابل های OPGW عمدتاً در سیستم های ارتباطی قدرت استفاده می شوند و با لوازم جانبی برای محافظت از رله، کنترل خودکار و انتقال داده کار می کنند.آنها در کنار خطوط برق ولتاژ بالا نصب شده اند، ترکیبی از ارتباطات نوری و عملکردهای زمین گیری.
ساختار

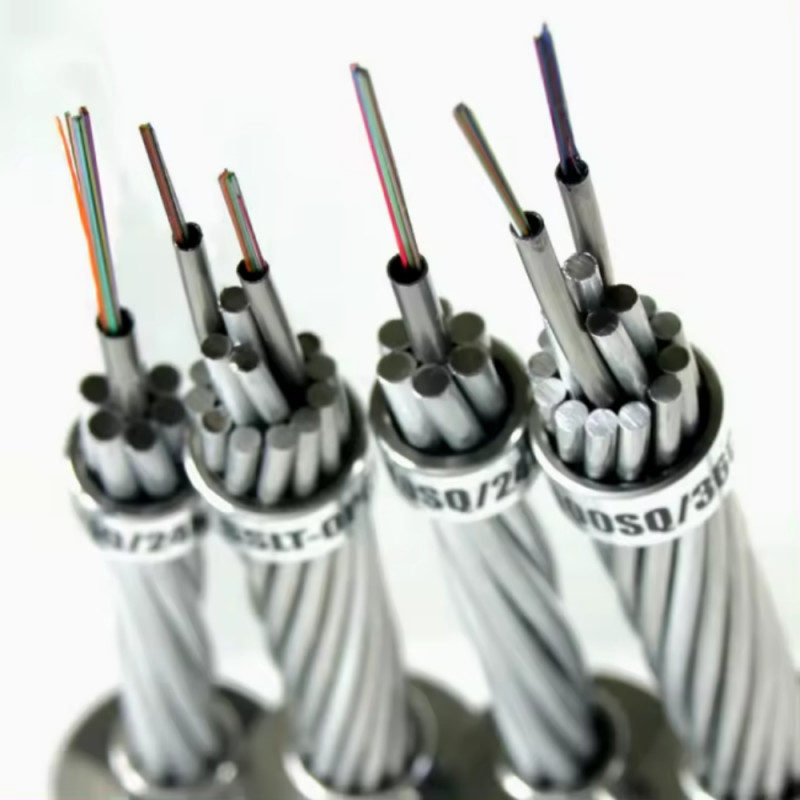

سیم زمینی نوری رشته ای (OPGW) با دو یا سه لایه سیم فولادی پوشانده شده با آلومینیوم (ACS) ، یا ترکیبی از سیم های ACS و آلیاژ آلومینیوم تولید می شود.این طراحی برای پاسخگویی به نیازهای ساختاری و مکانیکی مشترک خطوط انتقال برق بهینه شده است.
مشخصات فیبر
محدوده الکتریکی و کاربرد
-
مناسب برای خطوط برق با سطوح ولتاژ 110KV و کمتر
-
به طور گسترده ای در خطوط انتقال هوایی جدید استفاده می شود
-
قادر به حمل تعداد زیادی از فیبرها برای سیستم های UHV (Ultra High Voltage)
-
حفاظت از برق و به طور ایمن جریان خطای مدار کوتاه را انجام می دهد
طراحی معمولی

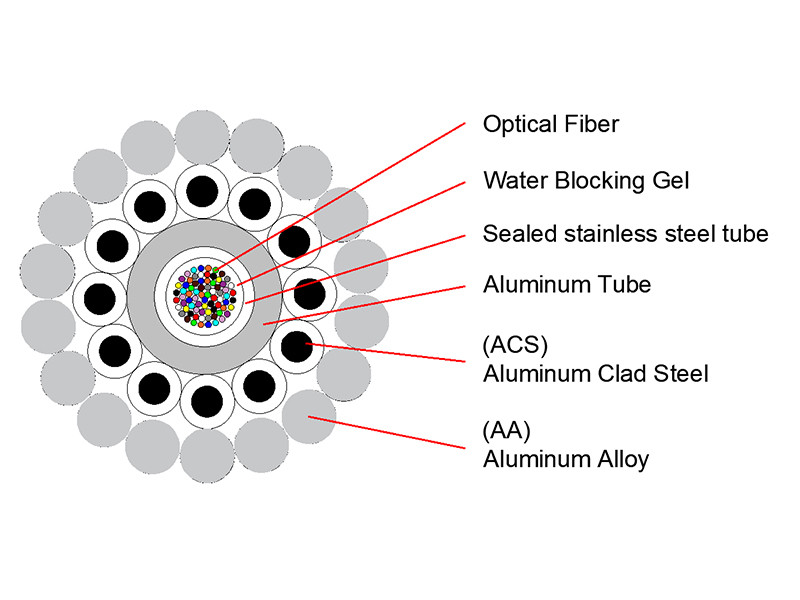

ساختار لوله فولاد ضد زنگ مرکزی پوشانده شده با آلومینیوم، تضمین حفاظت از فیبر عالی، قدرت مکانیکی و قابلیت اطمینان طولانی مدت.
پارامتر
OPGW با لوله آلومینیومی PBT
| مشخصات |
تعداد فیبر |
قطر ((ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS ((KN) |
مدار کوتاه ((KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87)9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
طرح های معمول OPGW از لوله های فولاد ضد زنگ
طراحی معمولی برای لایه دوگانه:
| مشخصات |
تعداد فیبر |
قطر ((ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS ((KN) |
مدار کوتاه (KA2s) |
| OPGW-89[55]4;62.9 |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90].0;86.9 |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6 |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5 |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5 |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98].6;162.3 |
48 |
16 |
719 |
98.6 |
162.3 |
طراحی معمولی برای سه لایه:
| مشخصات |
تعداد فیبر |
قطر ((ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS ((KN) |
مدار کوتاه (KA2s) |
| OPGW-232[343].0;191.4 |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116]5;554.6 |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366]9;687.7 |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
طرح های معمول OPGW از لوله های فولاد ضد زنگ پوشانده شده با AL مرکزی
طراحی معمولی برای یک لایه
| مشخصات |
تعداد فیبر |
قطر ((ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS ((KN) |
مدار کوتاه ((KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54)0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
طراحی معمولی برای لایه دوگانه
| مشخصات |
تعداد فیبر |
قطر ((ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS ((KN) |
مدار کوتاه ((KA2s) |
| OPGW-143 ((87)9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
طرح های معمول OPGW از لوله باز مرکزی فولاد ضد زنگ
طراحی معمولی برای یک لایه:
| مشخصات |
تعداد فیبر |
قطر (ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS (KN) |
مدار کوتاه (KA2s) |
| OPGW-32 ((۴۰)6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42 ((54)0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42(43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55))9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61 ((73))7175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55))1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68 ((80))8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 ((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54)5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
طراحی معمولی برای لایه دوگانه:
| مشخصات |
تعداد فیبر |
قطر (ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS (KN) |
مدار کوتاه (KA2s) |
| OPGW-96 ((121)7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127 ((141)0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127 ((77))8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163 ((138)2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163 ((99))9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183 ((109)7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183 ((118)4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
