OPGW Fiber Optic Cable 24-48 Core Single Mode G652D for Power Systems
OPGW Fiber Optic Cable 24-48 Core Single Mode G652D for Power Systems

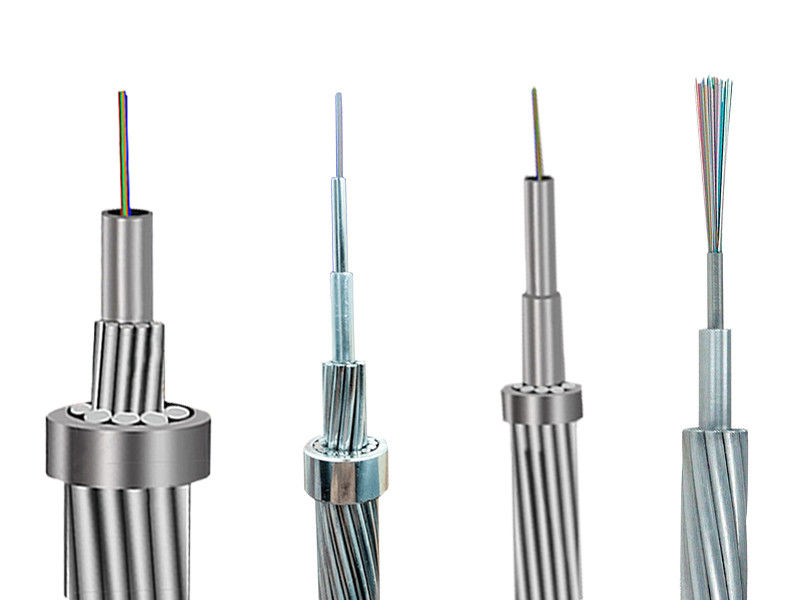

کابل فیبر نوری OPGW 24-48 Core Single Mode G652D برای سیستم های برق OPGW Fiber Optic Cable 24-48 Core Single Mode G652D for Power Systems OPGW Fiber Optic Cable 24-48 Core Single Mode G652D for Power Systems OPGW Fiber Optic Cable 24-48 Core Single Mode G652D for Power Systems
اکنون تماس بگیرید

کابل فیبر نوری OPGW 24-48 Core Single Mode G652D برای سیستم های برق

مقدار حداقل تعداد سفارش : 5 کیلومتر قیمت : 1680USD / km

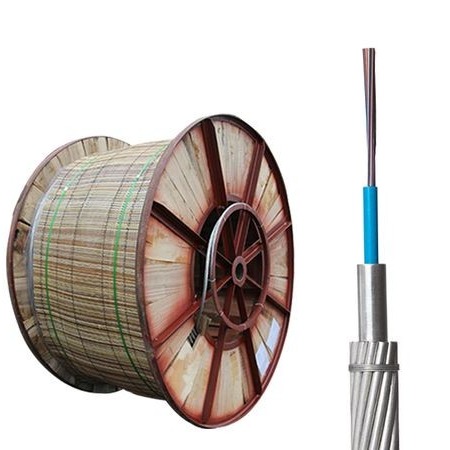

جزئیات بسته بندی : 1/2/3/4/5 کیلومتر در یک طبل چوبی زمان تحویل : 15 دیا
شرایط پرداخت : L/C ، T/T ، Western Union قابلیت ارائه : 50 کیلومتر در روز
محل منبع: چین گوانگدونگ نام تجاری: JQ/OEM/Customize
گواهی: ISO9001/CE/ROHS شماره مدل: OPGW-24B1-86 (87.6 ؛ 55.8)

اطلاعات تکمیلی
قطر کابل: 12.4 میلی متر بخش مقطع پشتیبانی: 86.4 میلی متر
بخش به عنوان سیم: 68.8 میلی متر بخش لوله آل: 17.6 میلی متر
نوع فیبر: حالت تک حالت G652D شمارش فیبر: 12 24 48 هسته
ساختار: یکپارچه نصب: سیستم قدرت
برند فیبر: corning/ yofc یا مشتری نوع فیبر: G652D G655 G657
طول: 700 متر یا به عنوان مورد نیاز شما رنگ: آبی ، نارنجی ، قهوه ای ، آبی ، خاکستری
ضعف فیبر نوری: 0.4db/km در 1310nm ، ≤0.3db/km در 1550nm نوع فیبر: G652D ، G657A2
OEM: موجود مقاومت در برابر خرد: 3000N/100mm
نوع کابل: لوله شل طول: 100m/150m/200m/400m
دمای ذخیره سازی: -40 درجه سانتیگراد تا +70 درجه سانتیگراد شکل ماده: کابل گرد
خوردگی: ضد خوردگی کلمه کلیدی: کابل فیبر در فضای باز
نوع فیبر نوری: تک حالت G.652D رنگ: سیاه یا سفارشی
فیبر: حالت تک حالت/چند حالت
برجسته کردن:

کابل فیبر نوری OPGW 24-48 هسته,کابل تک حالت G652D OPGW,کابل OPGW برای سیستم های برق

,

single mode G652D OPGW cable

,

OPGW cable for power systems

توضیحات محصول

سیم ارت نوری (کابل OPGW)

بررسی اجمالی محصول

کابل OPGW فیبرهای نوری را در سیم ارت هوایی خطوط انتقال ولتاژ بالا ادغام می کند و امکان ارت الکتریکی و ارتباطات نوری را در یک ساختار واحد فراهم می کند. این طراحی با عملکرد دوگانه، قابلیت اطمینان سیستم را افزایش داده و زیرساخت را ساده می کند. به لطف ساختار فلزی تقویت شده، کابل محکم، بادوام و در برابر استرس های محیطی مقاوم است. در مقایسه با روش های نصب فیبر معمولی، OPGW امکان زمان ساخت کوتاه تر و هزینه های کلی کمتر را با ترکیب خطوط برق و ارتباطات در یک خط فراهم می کند.

ویژگی ها و مزایای کلیدی



  • محافظت پیشرفته: لوله های فولادی ضد زنگ با ترکیبات مسدود کننده آب پر می شوند تا از فیبرهای نوری در برابر رطوبت و آسیب فیزیکی محافظت شود.

  • فشرده و محکم: کابل فشرده سازی ساختاری عالی و استحکام کششی بالایی را ارائه می دهد که برای شرایط محیطی سخت مناسب است.

  • تداخل الکترومغناطیسی کم: طراحی شده برای کاهش تداخل متقابل بین سیگنال های ارتباطی و جریان های اتصال کوتاه در شبکه برق.

  • ادغام آسان: با مشخصات سیم های ارت استاندارد مطابقت دارد و نصب را ساده می کند - ایده آل برای پروژه های جدید و جایگزینی.

کابل های OPGW نقش مهمی در زیرساخت های شبکه هوشمند مدرن با ارائه یک ستون فقرات ارتباطی قابل اعتماد که مستقیماً در خطوط انتقال نیرو ادغام شده است، ایفا می کنند. این ادغام، نظارت در زمان واقعی، تشخیص خطا و انتقال داده را تسهیل می کند و باعث بهبود راندمان شبکه و کاهش زمان خرابی می شود. علاوه بر این، کابل های OPGW از انتقال داده با سرعت بالا و مسافت طولانی پشتیبانی می کنند و در عین حال مقاومت بالایی در برابر عوامل محیطی مانند صاعقه، بارهای باد و تغییرات دما دارند. طراحی قوی و عملکرد دوگانه آنها، آنها را به انتخاب ارجح برای شرکت های برق تبدیل می کند که هدفشان مدرن سازی شبکه های خود با حداقل اختلال و هزینه است.



کابل فیبر نوری OPGW 24-48 Core Single Mode G652D برای سیستم های برق 0

کاربرد و ساختار OPGW

کابل های OPGW در درجه اول برای ارتباطات خطوط برق همراه با لوازم جانبی مانند سیستم های حفاظت رله و سیستم های کنترل خودکار استفاده می شوند و همراه با خطوط انتقال ولتاژ بالا نصب می شوند.

سیم ارت نوری رشته ای (OPGW) از دو یا سه لایه سیم فولادی با روکش آلومینیوم (ACS) یا ترکیبی از سیم های ACS و آلیاژ آلومینیوم تشکیل شده است. این ساختار برای برآورده کردن الزامات رایج خطوط انتقال برق طراحی شده است و هم استحکام مکانیکی و هم عملکرد الکتریکی را ارائه می دهد.

مشخصات فنی

  • انواع فیبر موجود: G652D, G655C, 657A1, 50/125, 62.5/125, OM3, OM4 (گزینه های مختلف برای متناسب با برنامه های مختلف)

  • تعداد هسته فیبر: حداکثر 96 هسته

  • محدوده ولتاژ: مناسب برای خطوط برق با ولتاژ نامی تا 110 کیلو ولت و کمتر

برنامه های کاربردی

کابل های OPGW به طور گسترده در خطوط برق هوایی تازه ساخته شده استفاده می شوند و برای پروژه هایی که به تعداد فیبر بالا و انتقال ولتاژ فوق العاده بالا (UHV) نیاز دارند، مناسب هستند. آنها همچنین با هدایت ایمن جریان های اتصال کوتاه خطای بزرگ از طریق کابل، حفاظت از صاعقه را فراهم می کنند.

طراحی معمولی

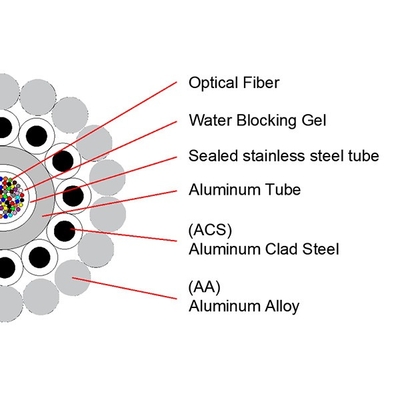

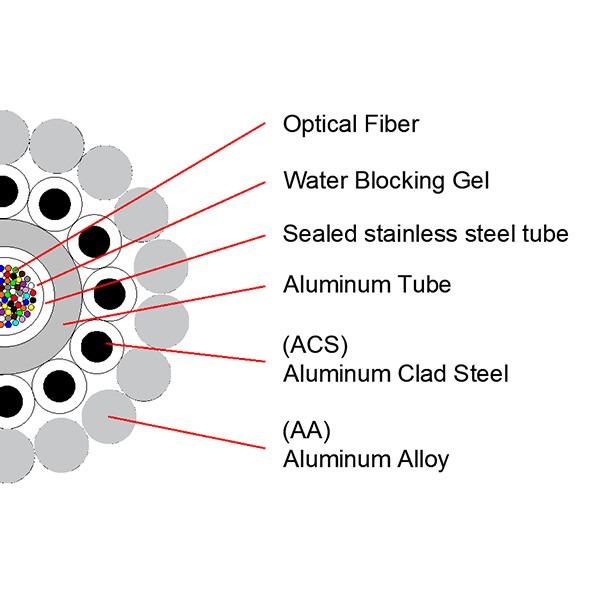

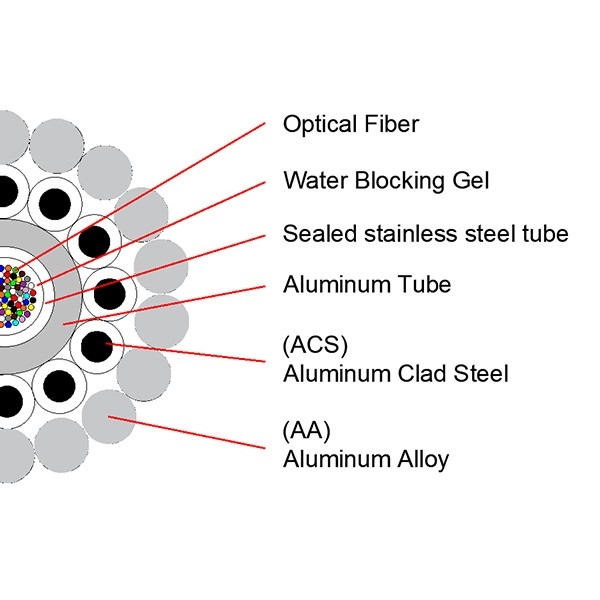

طراحی استاندارد OPGW شامل یک لوله فولادی ضد زنگ مرکزی است که با آلومینیوم پوشانده شده است و محافظت و دوام قوی را فراهم می کند.



کابل فیبر نوری OPGW 24-48 Core Single Mode G652D برای سیستم های برق 1

پارامتر



OPGW با لوله آلومینیومی PBT

مشخصات تعداد فیبر قطر (میلی متر) وزن (کیلوگرم/کیلومتر) RTS (KN) اتصال کوتاه (KA2s)

OPGW-113(87.9;176.9) 48 14.8 600 87.9 176.9
OPGW-70(81; 41) 24 12 500 81 41
OPGW-66(79;36) 36 11.8 484 79 36
OPGW-77(72;36) 36 12.7 503 72 67



طرح های معمولی OPGW از لوله فولادی ضد زنگ رشته ای

طراحی معمولی برای دو لایه:

مشخصات تعداد فیبر قطر (میلی متر) وزن (کیلوگرم/کیلومتر) RTS (KN) اتصال کوتاه (KA2s)
OPGW-89[55.4;62.9] 24 12.6 381 55.4 62.9
OPGW-110[90.0;86.9] 24 14 600 90 86.9
OPGW-104[64.6;85.6] 28 13.6 441 64.6 85.6
OPGW-127[79.0;129.5] 36 15 537 79 129.5
OPGW-137[85.0;148.5] 36 15.6 575 85 148.5
OPGW-145[98.6;162.3] 48 16 719 98.6 162.3

طراحی معمولی برای سه لایه:

مشخصات تعداد فیبر قطر (میلی متر) وزن (کیلوگرم/کیلومتر) RTS (KN) اتصال کوتاه (KA2s)
OPGW-232[343.0;191.4] 28 20.15 1696 343 191.4
OPGW-254[116.5;554.6] 36 21 889 116.5 554.6
OPGW-347[366.9;687.7] 48 24.7 2157 366.9 687.7
OPGW-282[358.7;372.1] 96 22.5 1938 358.7 372.1



طرح های معمولی OPGW از لوله فولادی ضد زنگ مرکزی با روکش AL

طراحی معمولی برای یک لایه

مشخصات تعداد فیبر قطر (میلی متر) وزن (کیلوگرم/کیلومتر) RTS (KN) اتصال کوتاه (KA2s)
OPGW-80(82.3;46.8) 24 11.9 504 82.3 46.8
OPGW-70(54.0;8.4) 24 11 432 70.1 33.9
OPGW-80(84.6;46.7) 48 12.1 514 84.6 46.7

طراحی معمولی برای دو لایه

مشخصات تعداد فیبر قطر (میلی متر) وزن (کیلوگرم/کیلومتر) RTS (KN) اتصال کوتاه (KA2s)
OPGW-143(87.9;176.9) 36 15.9 617 87.9 176.9



طرح های معمولی OPGW از لوله شل فولادی ضد زنگ مرکزی

طراحی معمولی برای یک لایه:

مشخصات تعداد فیبر قطر (میلی متر) وزن (کیلوگرم/کیلومتر) RTS (KN) اتصال کوتاه (KA2s)
OPGW-32(40.6;4.7) 12 7.8 243 40.6 4.7
OPGW-42(54.0;8.4) 24 9 313 54 8.4
OPGW-42(43.5;10.6) 24 9 284 43.5 10.6
OPGW-54(55.9;17.5) 36 10.2 394 67.8 13.9
OPGW-61(73.7;175) 48 10.8 438 73.7 17.5
OPGW-61(55.1;24.5) 48 10.8 358 55.1 24.5
OPGW-68(80.8;21.7) 54 11.4 485 80.8 21.7
OPGW-75(54.5;41.7) 60 12 459 63 36.3
OPGW-76(54.5;41.7) 60 12 385 54.5 41.7

طراحی معمولی برای دو لایه:

مشخصات تعداد فیبر قطر (میلی متر) وزن (کیلوگرم/کیلومتر) RTS (KN) اتصال کوتاه (KA2s)
OPGW-96(121.7;42.2) 12 13 671 121.7 42.2
OPGW-127(141.0;87.9) 24 15 825 141 87.9
OPGW-127(77.8;128.0) 24 15 547 77.8 128
OPGW-145(121.0;132.2) 28 16 857 121 132.2
OPGW-163(138.2;183.6) 36 17 910 138.2 186.3
OPGW-163(99.9;213.7) 36 17 694 99.9 213.7
OPGW-183(109.7;268.7) 48 18 775 109.7 268.7
OPGW-183(118.4;261.6) 48 18 895 118.4 261.6









سؤالات متداول

  1. آیا شما یک شرکت بازرگانی هستید یا تولید کننده؟
    ما یک تولید کننده با بیش از 10 سال تجربه هستیم که در زمینه تحقیق، توسعه و تولید کابل های فیبر نوری، کابل های افت، پچ کوردها و موارد دیگر تخصص داریم. کارخانه ما در شهر گوانگژو واقع شده است. شما صمیمانه به بازدید از ما دعوت شده اید!

  2. کیفیت محصول شما چگونه است؟
    قبل از تحویل، هر فیبر تحت آزمایش های کامل برای اطمینان از کیفیت قرار می گیرد. پس از تأیید قیمت، می توانید نمونه های رایگان را برای تأیید استانداردهای محصول ما درخواست کنید.

  3. آیا سفارشات کوچک را می پذیرید؟
    بله، ما این کار را می کنیم. ما از پروژه های جدید مشتریان خود پشتیبانی می کنیم و می دانیم که تجارت اغلب با سفارشات کوچک شروع می شود.

  4. زمان تحویل معمول شما چقدر است؟
    تحویل معمولاً 3 تا 7 روز کاری طول می کشد، که بستگی به مقدار سفارش دارد. مطمئن باشید، ما بلافاصله پس از دریافت وجه، حمل و نقل را ترتیب خواهیم داد.

  5. آیا خدمات OEM ارائه می دهید؟
    بله، خدمات OEM استقبال می شود. ما می توانیم آرم شما را روی محصولات چاپ کنیم و هر ایده سفارشی سازی را که دارید در نظر بگیریم.
