Single Jacket ADSS Outdoor Aerial Fiber Optic Cable 100m Span

کابل فیبر نوری هوایی ADSS تک ژاکت فضای باز با دهانه 100 متری

اکنون تماس بگیرید

کابل فیبر نوری هوایی ADSS تک ژاکت فضای باز با دهانه 100 متری

مقدار حداقل تعداد سفارش :	1 کیلومتر	جزئیات بسته بندی :	طبل چوبی
زمان تحویل :	5 تا 8 روز کاری	شرایط پرداخت :	L/C، T/T، وسترن یونیون
قابلیت ارائه :	4500 کیلومتر در ماه

محل منبع:	گوانگژو، چین	نام تجاری:	JQ/OEM
گواهی:	ISO9001 ROHS CE-EMC FCC SDOC	شماره مدل:	ADSS-24B1

اطلاعات تکمیلی
نوع فیبر:	yofc یا fiberhome به عنوان درخواست	تعداد فیبر:	هسته 4 -144
رنگ:	مشکی، سفارشی	طول:	2 کیلومتر یا طول سفارشی
جنس ژاکت:	MDPE/HDPE یا در	نام:	کابل فیبر نوری ADSS
عضو قدرت:	عضو قدرت مرکزی FRP	دمای کار:	-40 ~ 60 + C
طول:	50/100/200/300/400 متر	نصب:	آنتن خود پشتیبانی
غلاف بیرونی:	پلی اتیلن	سازه کابلی:	لوله یا روبان سست
تعداد هسته ها:	2-144 هسته	نام کابل:	کابل تبلیغات فیبر نوری هوایی
رنگ کابل:	مشکی	روش نصب:	هوایی
نخ آرامید:	آره	مدل کابل:	کابل فیبر نوری ADSS
مواد استحکام:	کولار	عدد قدرت:	FRP، نخ آرامید کولار
نوع کابل:	خود حمایت از همه دی الکتریک	مواد غلاف:	PE/AT
عضو قدرت:	نخ آرمید	زمان بلند کردن:	25 سال
برنامه:	شبکه ارتباطات مسافت طولانی یا دسترسی

توضیحات محصول

کابل ارتباطی 24 هسته AT/PE ADSS فیبر نوری

کابل فیبر نوری ADSS خودنگهدارنده 24 هسته با دهانه 100 متر

توضیحات محصول

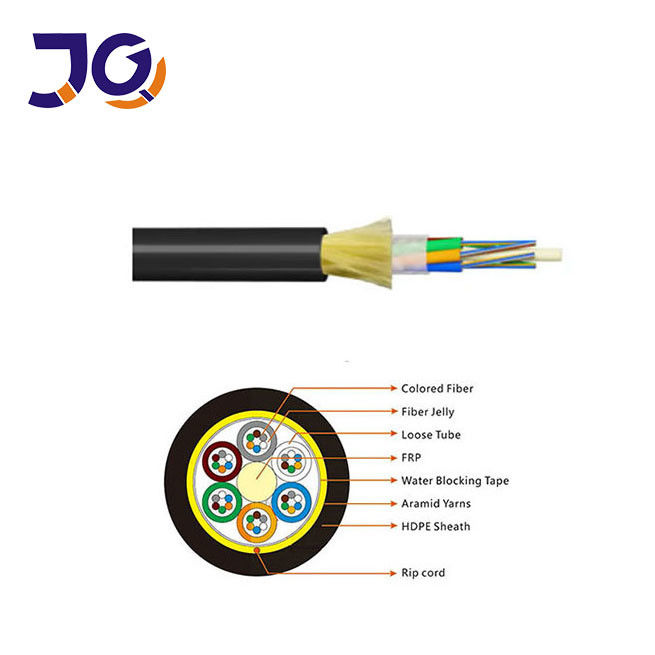

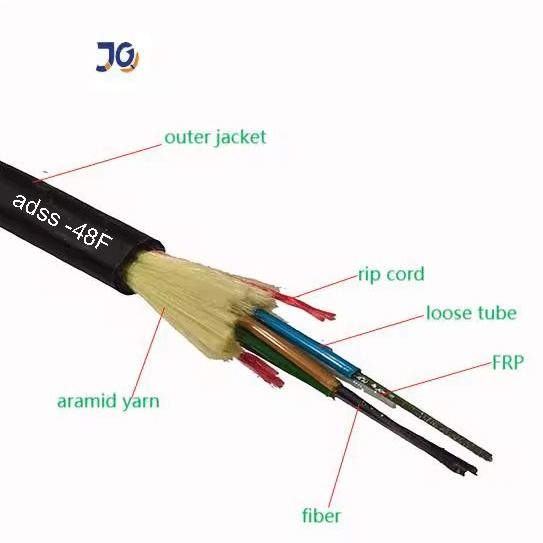

کابل ADSS ساختار رشته ای لوله ای شل را اتخاذ می کند. فیبرهای 250 میکرومتری در لوله های شل ساخته شده از مواد پلاستیکی با مدول بالا قرار می گیرند که با ژل مسدود کننده آب پر شده اند. این لوله ها، همراه با میله های پرکننده، به صورت مارپیچی در اطراف یک هسته مرکزی غیر فلزی تقویت شده با پلاستیک (FRP) رشته می شوند و یک ساختار کابل دایره ای فشرده را تشکیل می دهند. سپس هسته با یک ترکیب محافظ پر شده و در یک غلاف پلی اتیلن (PE) داخلی نازک محصور می شود. یک لایه از نخ آرامید بر روی غلاف داخلی اعمال می شود تا استحکام کششی اضافی را فراهم کند. در نهایت، یک ژاکت بیرونی PE یا ضد ردیابی (AT) برای تکمیل کابل اکسترود می شود.

کابل فیبر نوری هوایی ADSS تک ژاکت فضای باز با دهانه 100 متری 0

کابل فیبر نوری هوایی ADSS تک ژاکت فضای باز با دهانه 100 متری 1

ویژگی ها

برای اطمینان از انعطاف پذیری عالی، مقاومت در برابر خرد شدن و عملکرد ضد آب، کابل دارای پر کردن کامل هسته و ژل مسدود کننده آب در داخل لوله های شل است. این استحکام مکانیکی قابل اعتماد و عملکرد پایدار را در سراسر تغییرات دما ارائه می دهد. لوله های شل از مواد با مقاومت بالا و مقاوم در برابر هیدرولیز ساخته شده اند، در حالی که یک ترکیب پرکننده مخصوص فرموله شده محافظت ضروری از فیبر را فراهم می کند. یک میله FRP واحد به عنوان عضو مرکزی استحکام غیر فلزی عمل می کند.

کاربرد

مناسب برای روش هوایی

دمای نگهداری / عملیاتی: -40 درجه سانتیگراد ~ +70 درجه سانتیگراد

مشخصات نوری

موارد		واحد	مشخصات
موارد		واحد	G652D
قطر میدان مد	1310 نانومتر	میکرومتر	9.2±0.4
قطر میدان مد	1550 نانومتر	میکرومتر	10.4±0.5
قطر روکش		میکرومتر	124.8±0.7
غیر دایره ای بودن روکش		٪	≤0.7
خطای هم محوری هسته-روکش		میکرومتر	≤0.5
قطر پوشش		میکرومتر	245±5
غیر دایره ای بودن پوشش		٪	≤6.0
خطای هم محوری روکش-پوشش		میکرومتر	≤12
طول موج قطع کابل		نانومتر	acc≤1260
تضعیف (حداکثر)	1310 نانومتر	dB/km	≤0.36
تضعیف (حداکثر)	1550 نانومتر	dB/km	≤0.22

داده های فنی

دهانه: 100 متر

زیر 110 کیلو ولت

24 هسته

ساختاری

پارامتر

اجزای استحکام مرکزی: FRP

قطر: 1.5 میلی متر

لوله شل (پر از ژله)

قطر بیرونی: 1.8 میلی متر

غلاف داخلی PE

ضخامت: 0.9 میلی متر

غلاف بیرونی PE

ضخامت: 1.8 میلی متر

فنی

پارامتر

قطر بیرونی کابل

10.0 میلی متر

مساحت مقطع کابل

95.03 میلی متر مربع

مدل فیبر

G.652D

وزن کابل

85 کیلوگرم در کیلومتر

استحکام کششی نامی (RTS)

10 کیلو نیوتن

حداقل کشش مجاز (MAT)

4 کیلو نیوتن

EDS

3.2 کیلو نیوتن

مدول یانگ

7.8 کیلو نیوتن بر میلی متر مربع

ضریب انبساط حرارتی

1.810-6/درجه سانتیگراد

مقاومت در برابر خرد شدن

بلند مدت: 1100 نیوتن در 100 میلی متر

کوتاه مدت: 2200 نیوتن در 100 میلی متر

شعاع خمش مجاز

بلند مدت (هنگام اجرا) 220 میلی متر

کوتاه مدت (هنگام گذاشتن) 360 میلی متر

کابل فیبر نوری ADSS 4-144 هسته

فیبر شمارش	ساختار	فیبرها در هر لوله	لوله شل قطر (میلی متر)	قطر CSM /قطر پد (میلی متر)	ضخامت اسمی از ژاکت بیرونی (میلی متر)	قطر کابل (میلی متر)	کابل وزن (کیلوگرم در کیلومتر)
4	1+6	4	2.0±0.1	2.3/2.3	1.7	10.5±0.5	81
6	1+6	6	2.0±0.1	2.3/2.3	1.7	10.5±0.5	81
8	1+6	4	2.0±0.1	2.3/2.3	1.7	10.5±0.5	82
12	1+6	6	2.0±0.1	2.3/2.3	1.7	10.5±0.5	82
24	1+6	6	2.0±0.1	2.3/2.3	1.7	10.5±0.5	83
36	1+6	6	2.0±0.1	2.3/2.3	1.7	10.5±0.5	84
48	1+6	12	2.2±0.1	2.6/2.6	1.7	11.1±0.5	93
72	1+6	12	2.2±0.1	2.6/2.6	1.7	11.1±0.5	95
96	1+8	12	2.2±0.1	3.0/3.9	1.7	12.5±0.5	122
144	1+12	12	2.2±0.1	3.5/6.4	1.7	15.5±0.5	185

جزئیات بسته بندی

درام چوبی صادراتی، طول حمل و نقل معمولی کابل 2 کیلومتر یا 3 کیلومتر خواهد بود.

در صورت درخواست خریدار، طول های دیگر نیز موجود است.

نوع کابل	درام
نوع کابل	ارتفاع (میلی متر)	عرض (میلی متر)	قطر داخلی (میلی متر)	طول (کیلومتر)	نوع درام
ADSS-4	900	760	500	2	درام چوبی تخته سه لا
ADSS-6	900	760	500	2	درام چوبی تخته سه لا
ADSS-8	900	760	500	2	درام چوبی تخته سه لا
ADSS-12	900	760	500	2	درام چوبی تخته سه لا
ADSS-24	900	760	500	2	درام چوبی تخته سه لا
ADSS-36	900	760	500	2	درام چوبی تخته سه لا
ADSS-48	950	760	500	2	درام چوبی تخته سه لا
ADSS-72	950	760	500	2	درام چوبی تخته سه لا
ADSS-96	1000	760	500	2	درام چوبی تخته سه لا
ADSS-144	1200	760	500	2	درام چوبی تخته سه لا

نکته: معمولاً ما فقط گزارش آزمایش را روی بسته بندی ضمیمه می کنیم، اما درخواست شما نیز در دسترس است.

به عنوان مثال:

الف. نام شرکت
ب. وزن ناخالص/خالص
ج. نوع فیبر
د. طول کابل

کابل فیبر نوری هوایی ADSS تک ژاکت فضای باز با دهانه 100 متری 2

سوالات متداول

1. آیا شما یک شرکت بازرگانی هستید یا یک تولید کننده؟
ما یک تولید کننده حرفه ای با بیش از 10 سال تجربه هستیم که در تحقیق و توسعه و تولید کابل های فیبر نوری، کابل های افت، سیم های پچ و موارد دیگر تخصص داریم. کارخانه ما در گوانگژو واقع شده است - شما می توانید از ما دیدن کنید.

2. چگونه کیفیت محصول تضمین می شود؟
تمام فیبرها قبل از تحویل تحت آزمایش های دقیق قرار می گیرند. پس از تایید قیمت، می توانید نمونه های رایگان را برای ارزیابی کیفیت ما درخواست کنید.

3. آیا سفارشات کوچک را می پذیرید؟
بله، ما از سفارشات کوچک، به ویژه برای پروژه های جدید، پشتیبانی می کنیم. ما می دانیم که تجارت بزرگ اغلب کوچک شروع می شود.

4. زمان تحویل شما چقدر است؟
معمولاً 3 تا 7 روز کاری، بسته به مقدار سفارش. ما بلافاصله پس از دریافت پرداخت شما، حمل و نقل را ترتیب خواهیم داد.

5. آیا خدمات OEM ارائه می دهید؟
بله، OEM در دسترس است. ما می توانیم آرم شما را چاپ کنیم و محصولات را بر اساس ایده های شما سفارشی کنیم.
