خانه /محصولات/کابل فیبر نوری ADSS/ADSS کابل فیبر نوری تک حالت G652D جاکت دوگانه در فضای باز

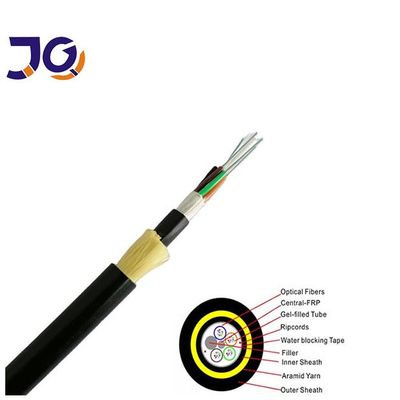

ADSS کابل فیبر نوری تک حالت G652D جاکت دوگانه در فضای باز

1 کیلومتر
MOQ
Inquiry for price
قیمت
ADSS کابل فیبر نوری تک حالت G652D جاکت دوگانه در فضای باز
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
نوع فیبر: حالت تک یا چند حالته
تعداد فیبر: 60 48 96 هسته
رنگ: سیاه ، سفارشی
طول: 2 کیلومتر یا طول سفارشی
جنس ژاکت: PE ، MDPE ، LSZH ، HDPE
نام: کابل فیبر نوری ADSS
عضو قدرت: FRP (با PE در صورت نیاز) نخ شیشه ای
برنامه: دفن هوایی ، سربار/ مستقیم
برجسته کردن:

کابل فیبر نوری ADSS G652D,کابل خودپذیر هوایی در فضای باز,کابل دو قلمه ی تک حالت

,

outdoor aerial self-supporting cable

,

double jacket single mode cable
اطلاعات اولیه
محل منبع: گوانگژو، چین
نام تجاری: JQ/OEM/Customize
گواهی: ISO9001 ROHS CE FCC SDOC
شماره مدل: ADSS-60B1
پرداخت
جزئیات بسته بندی: طبل چوبی/سفارشی
زمان تحویل: 5-8 روز کاری
شرایط پرداخت: L/C ، T/T ، Western Union ، Alipay
قابلیت ارائه: 4500 کیلومتر در ماه
توضیحات محصول

کابل فیبر نوری ADSS 60 هسته ای با روکش دوتایی G652D هوایی



معرفی محصول:
کابل فیبر نوری ADSS 60 هسته ای دارای ساختار رشته ای لوله ای شل با عضو استحکام FRP و طراحی روکش دوتایی است که عملکرد قابل اعتمادی را برای نصب های هوایی با دهانه طولانی فراهم می کند.



ویژگی های کلیدی:

  •  فیبر تک حالته G652D 60 هسته ای
  •  عضو استحکام مرکزی FRP برای دوام
  •  ساختار روکش دوتایی برای محافظت بیشتر
  •  تقویت نخ آرامید برای استحکام کششی بالا
  •  مناسب برای دهانه های طولانی تا 400 متر
  •  محدوده دمایی وسیع از -40°C تا +70°C



کاربردها:

  • نصب فیبر نوری هوایی
  • شبکه های ارتباطی خطوط برق
  • انتقال ستون فقرات از راه دور
  • زیرساخت مخابرات و پهنای باند



مشخصات نوری

موارد واحد مشخصات
G652D
قطر میدان مد 1310nm um 9.2±0.4
1550nm um 10.4±0.5
قطر روکش um 124.8±0.7
غیر دایره ای بودن روکش %  ≤0.7
خطای هم مرکزی هسته-روکش um  ≤0.5
قطر پوشش um 245±5
غیر دایره ای بودن پوشش %  ≤6.0
خطای هم مرکزی روکش-پوشش um  ≤280
طول موج قطع کابل nm acc≤1260
تضعیف (حداکثر) 1310nm dB/km ≤0.36
1550nm dBkm ≤0.22

ADSS کابل فیبر نوری تک حالت G652D جاکت دوگانه در فضای باز 0

ADSS کابل فیبر نوری تک حالت G652D جاکت دوگانه در فضای باز 1





داده های فنی



دهانه: 100 متر



نوع کابل



ADSS روکش دوتایی 60 هسته ای



ساختاری

پارامتر



اجزای استحکام مرکزی: FRP



قطر: 2.1 میلی متر



لوله شل (پر شده با ژل)



قطر خارجی: 1.8 میلی متر



غلاف داخلی PE



ضخامت: 0.9 میلی متر



غلاف خارجی PE



ضخامت: 1.8 میلی متر



فنی

پارامتر



قطر خارجی کابل



12.3 میلی متر



مساحت مقطع کابل



95.03 میلی متر مربع



مدل فیبر



G.652D



وزن کابل



150 کیلوگرم بر کیلومتر



استحکام کششی نامی (RTS)



10 کیلو نیوتن



حداقل کشش مجاز (MAT)



4 کیلو نیوتن



EDS



3.2 کیلو نیوتن



مدول E



12.1 کیلو نیوتن بر میلی متر مربع



ضریب انبساط حرارتی



1.9  10-6/°C



مقاومت در برابر خرد شدن



بلند مدت: 1100 نیوتن بر 100 میلی متر



کوتاه مدت: 2200 نیوتن بر 100 میلی متر



شعاع خمش مجاز



بلند مدت (هنگام کار) 220 میلی متر



کوتاه مدت (هنگام نصب) 360 میلی متر





ساختار و مشخصات فنی ADSS-DJ (دهانه 50-500 متر)



قطر خارجی مرجع

(میلی متر)

وزن مرجع



(کیلوگرم بر کیلومتر)

حداکثر کشش کاری روزانه توصیه شده



(کیلو نیوتن)

گسست

کشش کاری مجاز



[کیلو نیوتن)

استحکام

گسست

(کیلو نیوتن)

عضو استحکام



مساحت مقطع

(کیلو نیوتن بر میلی متر مربع)مدول

الاستیسیته



مساحت مقطع

کیلو نیوتن میلی متر مربع)[

ضریب انبساط حرارتی

(X10-6/K)



دهانه مناسب

متر

ABICP

PE



AT

12.5

125

136



1.5

4

10



4.6



7.6







1.8



160



100



3.0



100



250



132



137



2.25



6



8.3



7.6



8.3



1.5



230



150



200



150



320



137



148



3.0



8



9.45



10.8



9.45



1.3



300



200



290



200



13.6



145



156



3.6



10



10.8



13.8



10.8



185



370



250



350



250



13.8



1.0



159



4.5



12



11.8



14.3



11.8



1.0



420



280



400



280



14.5



164



177



5.4



15



13.6



18.4



13.6



0.9



480



320



460



320



14.9



171



185



6.75



18



16.4



19.1



16.4



0.6



570



380



550



380



15.1



179



193



7.95



22



18.0



26.4



18.0



0.3



670



460



650



460



15.5



190



204



9.0



26



19.1



32.2



19.1



0.1



750



530



750



510



نمایش محصول



جزئیات بسته بندی



درام چوبی صادراتی، طول استاندارد کابل 1 تا 4 کیلومتر خواهد بود.



در صورت نیاز خریدار، طول های دیگر نیز موجود است.



الف. نام شرکت



به عنوان مثال:



الف. نام شرکت



ب. وزن ناخالص/خالص



ج. نوع فیبر

ADSS کابل فیبر نوری تک حالت G652D جاکت دوگانه در فضای باز 2



د. طول کابل



سوالات متداول کابل فیبر نوری ADSS
سوال 1: این کابل از چه نوع فیبری استفاده می کند؟
پاسخ: از فیبر تک حالته G652D استفاده می کند.
سوال 2: کابل چند هسته فیبر دارد؟

پاسخ: این مدل دارای 60 هسته فیبر است.
سوال 3: کدام روش نصب مناسب است؟
پاسخ: برای نصب خودنگهدار هوایی طراحی شده است.
سوال 4: چه طول دهانه هایی پشتیبانی می شود؟

ADSS کابل فیبر نوری تک حالت G652D جاکت دوگانه در فضای باز 3



پاسخ: گزینه های دهانه معمول شامل 100 متر، 200 متر، 300 متر و 400 متر است.



سوال 5: محدوده دمای عملیاتی چیست؟
پاسخ: کابل از -40°C تا +70°C کار می کند.
