توضیحات محصول

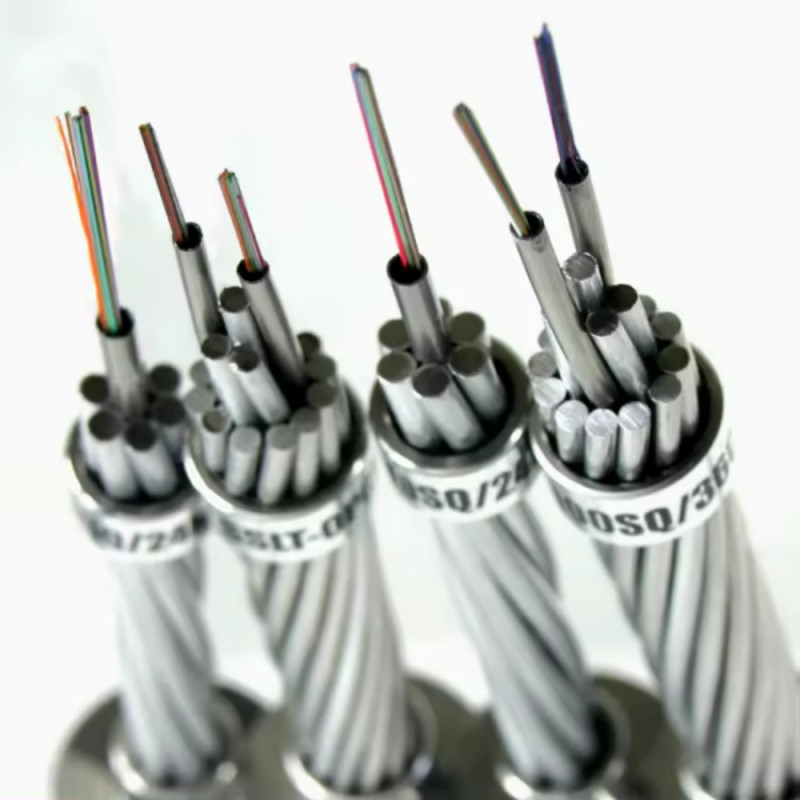

سیم زمینی برق نوری (OPGW)
کابل OPGW (سیم زمینی برق نوری)برای ترکیب عملکرد یک سیستم ارتباطی فیبر نوری با نقش سیم زمینی در خطوط انتقال ولتاژ بالا طراحی شده است.کابل داخل سیم زمین خطوط برق بالا قرار می گیرد، که هم به عنوان یک عنصر زمین و هم به عنوان یک رسانه برای ارتباطات نوری استفاده می شود. این طراحی دوگانه باعث بهبود کارایی و قابلیت اطمینان کلی شبکه های برق و ارتباطات می شود.که به لطف تقویت سیم فلزی، ساختار محکم و پایدار دارد.از آنجایی که فیبر نوری در سیم زمینی یکپارچه شده است، OPGW زمان ساخت و هزینه را در مقایسه با روش های دیگر کاهش می دهد و پیاده سازی را ساده می کند.
ویژگی های اصلی و مزایای کابل نوری OPGW:
-
ساختارهای با دوام فولاد ضد زنگ: استفاده از لوله های فولاد ضد زنگ با کیفیت بالا، پر از ترکیبات ضد آب، حفاظت مطلوب از فیبر نوری را تضمین می کند و از آسیب ناشی از رطوبت یا عوامل محیطی جلوگیری می کند.
-
قدرت بالا و طراحی فشرده: این کابل فشرده و در عین حال قوی است و برای مقاومت در برابر شرایط سخت آب و هوایی و فشارهای مکانیکی بالا طراحی شده است، که باعث می شود آن را برای طول طولانی در محیط های ولتاژ بالا مناسب کند.
-
حداقل تداخل: جریان الکتریکی در شبکه برق حداقل تأثیر بر شبکه ارتباطات نوری دارد و عملکرد پایدار و بدون تداخل را تضمین می کند.
-
نصب آسان: کابل های OPGW برای جایگزینی مستقیم سیم های زمینی سنتی طراحی شده اند، و نصب آنها را بدون تغییرات قابل توجهی در زیرساخت های موجود آسان می کند، پس انداز زمان و کاهش هزینه ها.
با ادغام فیبر نوری با زیرساخت خط برق، کابل های OPGW یک راه حل مقرون به صرفه، قابل اعتماد و کارآمد برای ارتباطات با سرعت بالا در شبکه های انتقال برق را ارائه می دهند.
OPGW (سیم زمینی قدرت نوری)به طور عمده برای سیستم های ارتباطی قدرت استفاده می شود، از جمله حفاظت از رله، انتقال خودکار، و در کنار خطوط برق ولتاژ بالا نصب می شود.

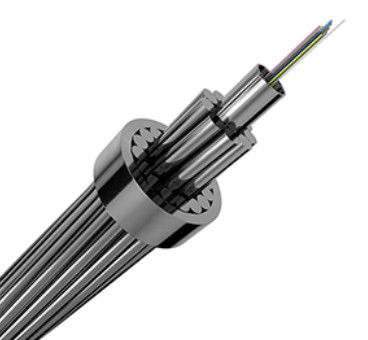

درسیم زمین نوری رشته دار (OPGW)از لایه های متعدد، به طور معمول دو یا سه، از سیم های فولادی آلومینیومی (ACS) یا ترکیبی از سیم های ACS و آلیاژ آلومینیومی تشکیل شده است.طراحی آن برای پاسخگویی به نیازهای اکثر خطوط انتقال برق بالا طراحی شده است.
مشخصات کلیدی:
-
انواع فیبر: G652D، G655C، G657A1، 50/125، 62.5/125، OM3، OM4
-
تعداد فیبر: تا 96 هسته، بسته به نیازهای برنامه کاربردی.
-
محدوده ولتاژ: مناسب برای خطوط برق با ولتاژ 110kV یا کمتر.
کاربرد اصلی:
-
خطوط برق جدید: به طور معمول در خطوط ولتاژ بالا ساخته شده استفاده می شود، OPGW به عنوان سیم زمین و یک رسانه ارتباطی عمل می کند.
-
ظرفیت فیبر بالا: می تواند شمارش فیبر های بزرگ را مدیریت کند، که آن را برای خطوط انتقال فوق ولتاژ بالا (UHV) مناسب می کند.
-
حفاظت از صاعقه: کابل OPGW حفاظت اساسی را با حمل جریان های کوتاه مدت بزرگ فراهم می کند و سیستم را از رعد و برق و خرابی های الکتریکی محافظت می کند.
OPGW عملکردهای انتقال و ارتباطات برق را ادغام می کند و یک راه حل ساده برای زیرساخت های انرژی مدرن را ارائه می دهد.

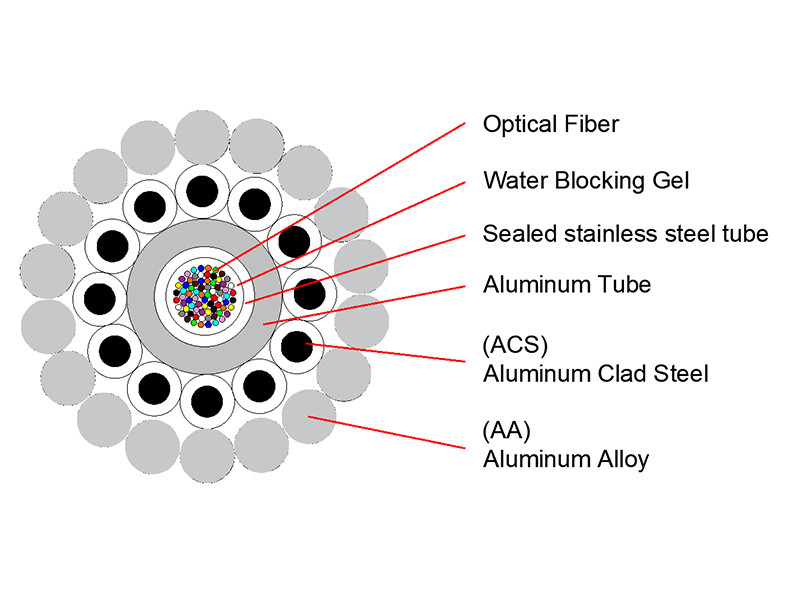

طرح های معمول OPGW از لوله های فولاد ضد زنگ پوشانده شده با AL مرکزی
پارامتر
OPGW با لوله آلومینیومی PBT
| مشخصات |
تعداد فیبر |
قطر ((ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS ((KN) |
مدار کوتاه ((KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87)9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
طرح های معمول OPGW از لوله های فولاد ضد زنگ
طراحی معمولی برای لایه دوگانه:
| مشخصات |
تعداد فیبر |
قطر ((ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS ((KN) |
مدار کوتاه (KA2s) |
| OPGW-89[55]4;62.9 |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90].0;86.9 |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6 |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5 |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5 |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98].6;162.3 |
48 |
16 |
719 |
98.6 |
162.3 |
طراحی معمولی برای سه لایه:
| مشخصات |
تعداد فیبر |
قطر ((ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS ((KN) |
مدار کوتاه (KA2s) |
| OPGW-232[343].0;191.4 |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116]5;554.6 |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366]9;687.7 |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
طرح های معمول OPGW از لوله های فولاد ضد زنگ پوشانده شده با AL مرکزی
طراحی معمولی برای یک لایه
| مشخصات |
تعداد فیبر |
قطر ((ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS ((KN) |
مدار کوتاه ((KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54)0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
طراحی معمولی برای لایه دوگانه
| مشخصات |
تعداد فیبر |
قطر ((ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS ((KN) |
مدار کوتاه ((KA2s) |
| OPGW-143 ((87)9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
طرح های معمول OPGW از لوله باز مرکزی فولاد ضد زنگ
طراحی معمولی برای یک لایه:
| مشخصات |
تعداد فیبر |
قطر (ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS (KN) |
مدار کوتاه (KA2s) |
| OPGW-32 ((۴۰)6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42 ((54)0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42(43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55))9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61 ((73))7175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55))1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68 ((80))8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 ((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54)5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
طراحی معمولی برای لایه دوگانه:
| مشخصات |
تعداد فیبر |
قطر (ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS (KN) |
مدار کوتاه (KA2s) |
| OPGW-96 ((121)7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127 ((141)0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127 ((77))8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163 ((138)2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163 ((99))9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183 ((109)7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183 ((118)4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
