توضیحات محصول

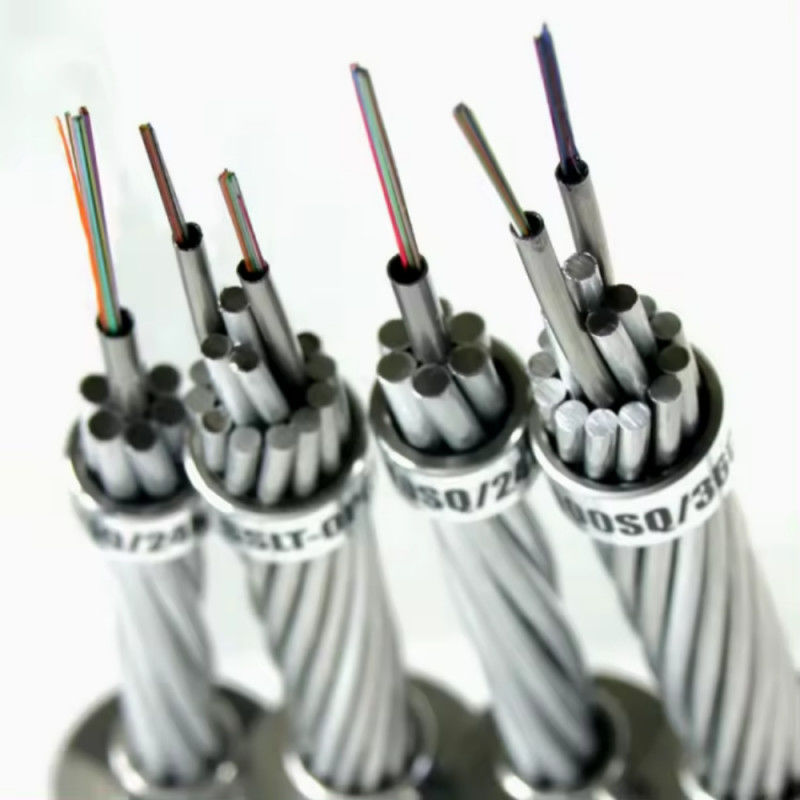

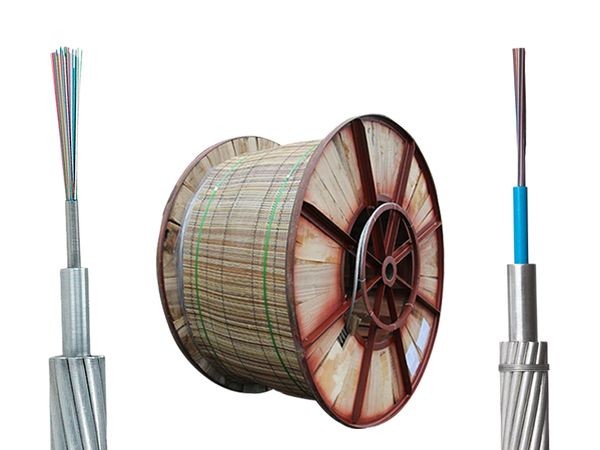

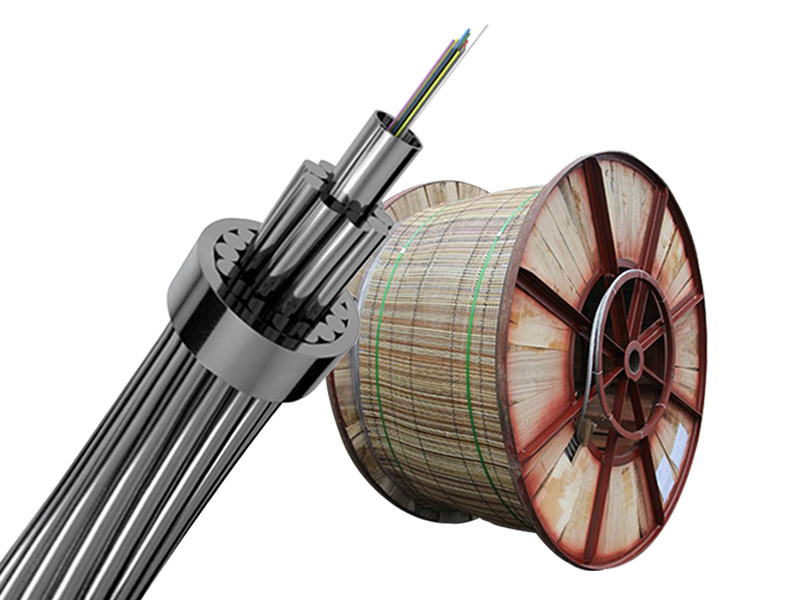

سیم زمینی برق نوری (OPGW)
توضیحات یک OPGW
کابل نوری OPGW قرار دادن فیبر نوری در سیم زمین خط انتقال ولتاژ بالا است تا شبکه ارتباطات فیبر نوری را بر روی خط انتقال تشکیل دهد.این ساختار دارای کارکرد دوگانه سیم زمینی و ارتباطات است.. سیم زمین برق نوری با توجه به پوشش سیم فلزی قابل اعتماد تر ، پایدارتر و محکم تر است.در مقایسه با روش های دیگر کابل های نوری، مدت ساخت و ساز کوتاه می شود و هزینه ساخت و ساز صرفه جویی می شود.
ویژگی ها و مزایای کابل نوری OPGW
با استفاده از تکنولوژی تولید لوله فولاد ضد زنگ خوب، لوله با ترکیبات مسدود کننده آب پر شده است که می تواند به طور موثر از فیبر نوری محافظت کند
فشرده سازی خوب و مقاومت کششی بالا
جریان مدار کوتاه تداخل متقابل کمی بین شبکه برق و شبکه ارتباطی دارد
مشابه مشخصات سیم زمین معمولی، نصب آن بسیار راحت است و می تواند به طور مستقیم سیم زمین اصلی را جایگزین کند.
OPGW عمدتا برای ارتباطات برق با لوازم جانبی، حفاظت از رله، انتقال خودکار، نصب در کنار خطوط ولتاژ بالا استفاده می شود.

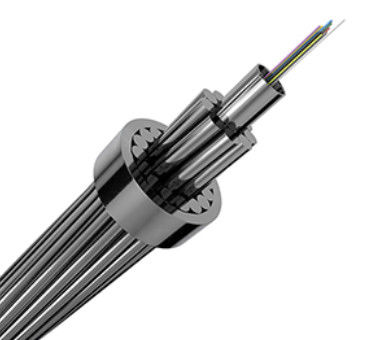

سیم زمین نوری رشته ای (OPGW) توسط دو یا سه لایه سیم های فولادی پوشش آلومینیومی (ACS) یا ترکیبی از سیم های ACS و سیم های آلیاژ آلومینیومی متصل می شود.طراحی آن به طور کامل به نیازهای رایج خط برق سازگار است.
نوع فیبر:G652D؛ G655C؛ 657A1; 50/125; 62.5/125; OM3; OM4 به عنوان گزینه
تعداد فیبر:تا 96 هسته
محدوده ولتاژ قابل استفاده:خطوط برق با سطح ولتاژ 110KV و کمتر
کاربردها:به طور معمول در خطوط برق هوایی ساخته شده استفاده می شود. می تواند نیازهای تعداد زیادی از فیبر و خطوط انتقال فوق ولتاژ بالا (UHV) را برآورده کند.می تواند حفاظت در برابر صاعقه با انتقال بزرگ خطا جریان مدار کوتاه

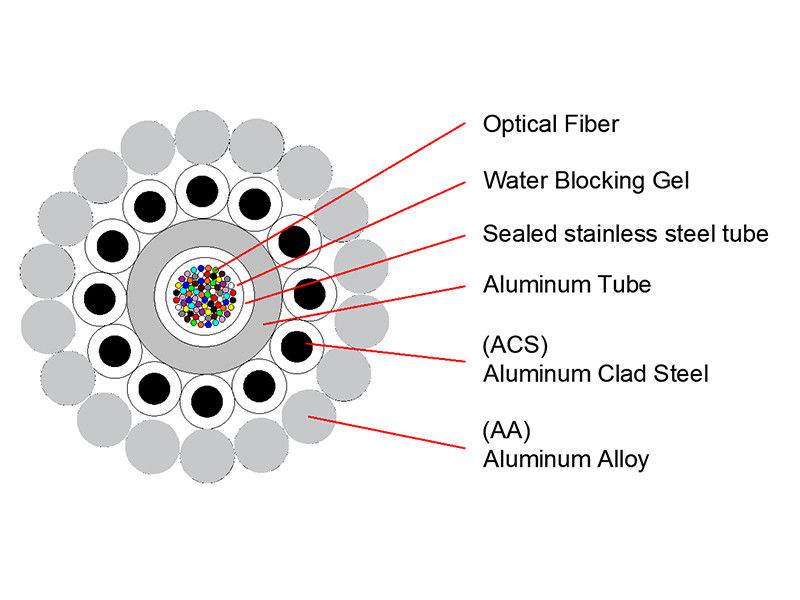

طرح های معمول OPGW از لوله های فولاد ضد زنگ پوشانده شده با AL مرکزی
پارامتر
OPGW با لوله آلومینیومی PBT
| مشخصات |
تعداد فیبر |
قطر ((ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS ((KN) |
مدار کوتاه ((KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87)9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
طرح های معمول OPGW از لوله های فولاد ضد زنگ
طراحی معمولی برای لایه دوگانه:
| مشخصات |
تعداد فیبر |
قطر ((ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS ((KN) |
مدار کوتاه (KA2s) |
| OPGW-89[55]4;62.9 |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90].0;86.9 |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6 |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5 |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5 |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98].6;162.3 |
48 |
16 |
719 |
98.6 |
162.3 |
طراحی معمولی برای سه لایه:
| مشخصات |
تعداد فیبر |
قطر ((ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS ((KN) |
مدار کوتاه (KA2s) |
| OPGW-232[343].0;191.4 |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116]5;554.6 |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366]9;687.7 |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
طرح های معمول OPGW از لوله های فولاد ضد زنگ پوشانده شده با AL مرکزی
طراحی معمولی برای یک لایه
| مشخصات |
تعداد فیبر |
قطر ((ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS ((KN) |
مدار کوتاه ((KA2s) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54)0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
طراحی معمولی برای لایه دوگانه
| مشخصات |
تعداد فیبر |
قطر ((ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS ((KN) |
مدار کوتاه ((KA2s) |
| OPGW-143 ((87)9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
طرح های معمول OPGW از لوله باز مرکزی فولاد ضد زنگ
طراحی معمولی برای یک لایه:
| مشخصات |
تعداد فیبر |
قطر (ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS (KN) |
مدار کوتاه (KA2s) |
| OPGW-32 ((۴۰)6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42 ((54)0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42(43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55))9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61 ((73))7175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55))1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68 ((80))8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 ((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54)5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
طراحی معمولی برای لایه دوگانه:
| مشخصات |
تعداد فیبر |
قطر (ملی متر) |
وزن (کیلوگرم/ کیلومتر) |
RTS (KN) |
مدار کوتاه (KA2s) |
| OPGW-96 ((121)7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127 ((141)0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127 ((77))8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163 ((138)2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163 ((99))9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183 ((109)7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183 ((118)4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
