داده های تکنیکی:
|
تعداد فیبر کابل
|
/
|
2 تا 30
|
32 تا 60
|
62 تا 72
|
|||
|

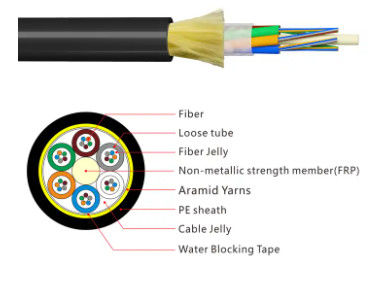

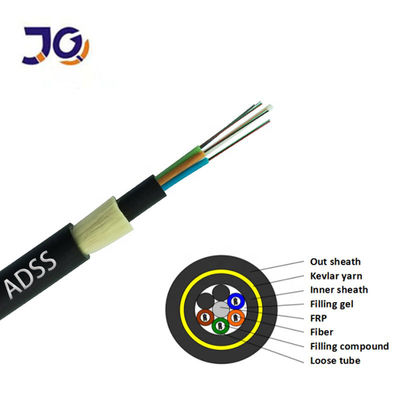

ساختار
|
/
|
1+5
|
1+5
|
1+6
|
|||
|
سبک فیبر
|
/
|
G.652D
|
|||||
|
عضو قدرت مرکزی
|
مواد
|
میلی متر
|
FRP
|
||||
|
قطر (متوسط)
|
1.5
|
1.5
|
2.1
|
||||
|
لوله شل
|
مواد
|
میلی متر
|
PBT
|
||||
|
قطر (متوسط)
|
1.8
|
2.1
|
2.1
|
||||
|
ضخامت (متوسط)
|
0.32
|
0.35
|
0.35
|
||||
|
حداکثر فیبر/لوله شل
|
6
|
12
|
12
|
||||
|
رنگ لوله ها
|
شناسایی کامل رنگ
|
||||||
|
طول اضافی فیبر
|
%
|
0.7 ~ 0.8
|
|||||
|
مقاومت آب
|
مواد
|
/
|
ژله کابل
|
||||
|
سحات درونی
|
مواد
|
میلی متر
|
MDPE
|
||||
|
غلاف داخلی
|
0.9 میلی متر
|
||||||
|
اجزای تقویت کننده غیر فلزی
|
مواد
|
/
|
نخ آرامید
|
||||
|
غلاف بیرونی
|
مواد
|
میلی متر
|
MDPE
|
||||
|
غلاف بیرونی
|
1.8 میلی متر
|
||||||
|
قطر کابل (متوسط)
|
میلی متر
|
10.9
|
11.5
|
12.1
|
|||
|
وزن کابل (تقریبی)
|
کیلوگرم بر کیلومتر
|
95
|
110
|
120
|
|||
|
سطح مقطع کابل
|
mm2
|
93.31
|
103.87
|
114.99
|
|||
|
ضریب تضعیف (حداکثر)
|
1310 نانومتر
|
دسی بل در کیلومتر
|
0.35
|
||||
|
1550 نانومتر
|
0.21
|
||||||
|
مقاومت کششی رتبه بندی شده (RTS)
|
kn
|
6
|
|||||
|
حداکثر تنش مجاز (MAT)
|
kn
|
2.5
|
|||||
|
تنش عملیاتی متوسط سالانه (EDS)
|
kn
|
3.2
|
|||||
|
مدول یانگ
|
kn/mm2
|
7.8
|
|||||
|
ضریب انبساط حرارتی
|
10-6/℃
|
9
|
|||||
|
مقاومت در برابر خرد شدن
|
بلند مدت
|
N/100mm
|
1100
|
||||
|
کوتاه مدت
|
2200
|
||||||
|
شعاع خم مجوز
|
ایستا
|
میلی متر
|
15 از OD
|
||||
|
پویا
|
20 از OD
|
||||||

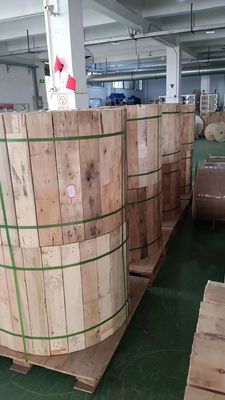

1. یک حلقه چوبی کابل بسته بندی شده در کارتن
زمان حمل و نقل: 1-500 کیلومتر در هشت روز حمل می شود، بیش از 500 کیلومتر قابل مذاکره است
![]()
