کابل فیبر نوری 48 هسته ADSS دهانه 100 متر-500 متر
تماس با شخص : Philip
شماره تلفن : +8613422342788
واتس اپ : +8613422342788
مقدار حداقل تعداد سفارش : | 20 کیلومتر | جزئیات بسته بندی : | طبل چوبی یا طبل آهنی |
---|---|---|---|
زمان تحویل : | 13 روز | شرایط پرداخت : | T/T، Western Union، Alipay، MoneyGram، L/C |
قابلیت ارائه : | 21500 کیلومتر در ماه |
محل منبع: | گوانگژو چین | نام تجاری: | HAISO/JQ or Customized |
---|---|---|---|
گواهی: | ISO9001 CE ROHS Rohs | شماره مدل: | ADSS-4C/6C/24C/48C/96C |
اطلاعات تکمیلی |
|||
کاربرد: | هوای فضای باز | فیبر شمارش می کند: | 2-432 هسته |
---|---|---|---|
طول: | 50 متر 80 متر / 100 متر / 200 متر / 300 متر / 400 متر | فیبر در هر لوله: | 4/6/8/12F |
نمونه: | فراهم کند | عدد قدرت: | FRP، نخ آرامید کولار |
ساختار: | لوله شل رشته شده | رنگ ژاکت: | مشکی یا سفارشی |
دمای عملیاتی: | -40 تا +75 درجه سانتیگراد | نوع فیبر: | G652D، OS1، OM1، G655، OM4، OM5 |
برجسته: | کابل فیبر تک حالته 144 هسته ای,کابل فیبر تک حالته ADSS در فضای باز,کابل فیبر تک حالته 3 کیلومتری |
توضیحات محصول
no menta کابل فیبر نوری ADSS تک حالته تمام دیالتریک خودپشتیبانی کننده با نخ HDPE روکش شده
حذف ADSS
کابل نوری ADSS کابل نوری خود نگهدارنده تمام دی الکتریک (همچنین به عنوان کابل نوری خود نگهدارنده تمام دی الکتریک نیز شناخته می شود).
با نوعی کابل نوری تمام متوسط (بدون فلز) به طور مستقل در امتداد قاب خط انتقال آویزان در سیم برق داخل
(موقعیت آویزان عمدتاً بر اساس تعلیق قدرت میدان الکتریکی، فاصله زمین، شرایط راحتی ساخت و نگهداری است.
و عوامل دیگر، در حال حاضر بیشتر در سیم برق پایین آویزان است)، برای تشکیل شبکه ارتباطی فیبر نوری در خط برق، کابل ADSS نامیده می شود.
مشخصات
· قابل نصب بدون قطع برق
· عملکرد عالی AT، حداکثر القایی در نقطه عملیاتی غلاف AT می تواند به 25 کیلو ولت برسد.
· وزن سبک و قطر کم باعث کاهش بار ناشی از یخ و باد و بار بر روی برج ها می شود
و پشتیبان
· طول دهانه بزرگ و بزرگترین دهانه بیش از 1000 متر است
· عملکرد خوب مقاومت کششی و دما
· طول عمر طراحی 30 سال است
·کاربرد
هنگام طراحی کابل ADSS، وضعیت واقعی خطوط برق هوایی به طور کامل مورد توجه قرار می گیرد.برای خطوط برق هوایی زیر 110 کیلو ولت،
غلاف بیرونی PE اعمال می شود.برای خطوط برق مساوی یا بیش از 110 کیلو ولت، غلاف بیرونی AT اعمال می شود.طراحی اختصاصی کمیت آرامید و رشته
فرآیند می تواند تقاضا را در بازه های مختلف برآورده کند.
·استانداردها
کابل ADSS با استاندارد IEEE P 1222 و همچنین IEC 60794-1 مطابقت دارد.
ساختار و مشخصات فنی
1.ژاکت تک ADSS
تعداد فیبر | ساختار | فیبر در هر لوله |
قطر لوله از دست دادن (MM) |
قطر پد / FRP (میلی متر) | ضخامت ژاکت بیرونی (میلی متر) | مرجع.بیرونی قطر (میلی متر) |
مرجع.وزن (کیلوگرم/کیلومتر) |
|
ژاکت پلی اتیلن | در ژاکت | |||||||
4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.70.1 ± | 9.5 | 80 | 90 |
6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 0.1±1.7 | 9.5 | 80 | 90 |
8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 0.1±1.7 | 9.5 | 80 | 90 |
12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 0.1±1.7 | 9.5 | 80 | 90 |
24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 0.1±1.7 | 9.8 | 85 | 95 |
48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 0.1±1.7 | 10.0 | 88 | 98 |
72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 0.1±1.7 | 10.5 | 98 | 108 |
96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 0.1±1.7 | 12.0 | 122 | 135 |
144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 0.1±1.7 | 15.2 | 176 | 189 |
نکات: تمام مشخصات در جدول بالا داده های تقریبی است، برای مشخصات جزئیات بیشتر،
لطفا با فروشندگان ما تماس بگیرید.
2. ژاکت دو نفره ADSS
تعداد فیبر | ساختار | فیبر در هر لوله |
قطر لوله از دست دادن (MM) |
قطر پد / FRP (میلی متر) | ضخامت ژاکت بیرونی (میلی متر) | مرجع.بیرونی قطر (میلی متر) |
مرجع.وزن (کیلوگرم/کیلومتر) |
|
ژاکت پلی اتیلن | در ژاکت | |||||||
4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 0.1±1.7 | 12.0 | 125 | 135 |
6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 0.1±1.7 | 12.0 | 125 | 135 |
8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 0.1±1.7 | 12.0 | 125 | 135 |
12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 0.1±1.7 | 12.0 | 125 | 135 |
24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 0.1±1.7 | 12.0 | 128 | 138 |
48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 0.1±1.7 | 12.5 | 130 | 140 |
72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 0.1±1.7 | 13.2 | 145 | 155 |
96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 0.1±1.7 | 14.5 | 185 | 195 |
144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 0.1±1.7 | 16.5 | 212 | 228 |
نکات: تمام مشخصات در جدول بالا داده های تقریبی است، برای مشخصات جزئیات بیشتر،
لطفا با فروشندگان ما تماس بگیرید.
نوع فیبر |
تضعیفی (+20℃) |
پهنای باند |
طول موج قطع کابل نوری |
||||
---|---|---|---|---|---|---|---|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260 نانومتر |
G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450 نانومتر |
50/125 میکرومتر | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
62.5/125 میکرومتر | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |

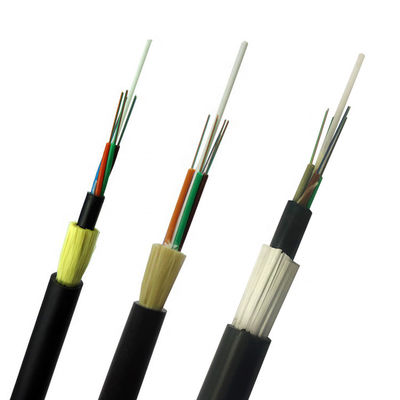

تصویر جزئیات را نشان می دهد
کابل فیبر ADSS تک ژاکت
کابل فیبر نوری ADSS دو ژاکت
بسته بندی:
1. آیا مستقیم کارخانه هستید؟
به عنوان یک تولید کننده حرفه ای کابل، متخصص در کابل فیبر نوری، کابل شکست MPO، وصله سیم فیبر نوری.
محصولات ما عمدتا به اروپا، آمریکای جنوبی و برخی کشورها و مناطق دیگر صادر می شود.
2. محصولات اصلی شما چیست؟
کابل های فیبر نوری فضای باز کابل های فیبر نوری داخلی کابل های فیبر نوری FTTH رها کردن کابل های ADSS
کابل فیبر پچ کوردهای زرهی داخلی پچ کوردهای نوری Sc LC FC ST MTP پچ کورد نوری MPO
3. دوره تضمین کیفیت محصول؟
20 سال ضمانت کابل فیبر نوری
4. آیا گواهی برای مواد اولیه دارید؟
ما با تامین کنندگان مواد خام واجد شرایط ISO9001 ROHS همکاری طولانی مدت ایجاد می کنیم
