کابل فیبر نوری ADSS تک حالته چند هسته ای در فضای باز
حذف ADSS
کابل ADSS از مواد غیر فلزی ساخته شده است و با خط انتقال نیروی هوایی خود پشتیبانی می شود.ماده مقاومت کششی نخ آرامید است
با ماژول های الاستیسیته بالاو بهینه سازی ساختار می تواند وزن کابل و خواص مکانیکی و فیزیکی آن را به طور مناسب گسترش دهد
و بار روی برج را به حداقل برسانید.ساختار لوله شل، لوله های پر شده با ژله، عناصر (لوله ها و میله های پرکننده) و نخ های مسدود کننده آب چیده شده اند.
در اطراف عضو غیر فلزی استحکام مرکزی، نخ های پلی استری که برای اتصال هسته کابل استفاده می شود، نوار مسدود کننده آب که به صورت طولی به دور هسته کابل پیچیده شده است،
نخ thenaramid تقویت شده و غلاف بیرونی پلی اتیلن.
امکانات
1. تضعیف کم، پراکندگی کم طراحی مناسب و کنترل دقیق طول اضافی باعث می شود کابل عملکرد مکانیکی و محیطی فوق العاده ای داشته باشد.
2. ساخت و ساز غیر فلزی قانع کننده برای کابل کشی بدون قطع سیستم های قدرت است.
3. نخ آرامید با استحکام بالا به عنوان عضو استحکام، مقاومت کششی بالا، قطر کوچک و وزن سبک کابل را تضمین می کند، مناسب برای
شرایط آب و هوایی مختلف و دوره های نصب متفاوت.
4. غلاف بیرونی ویژه AT (ضد ردیابی) (اختیاری) عملکرد خوبی در برابر فرسایش الکتریکی ارائه می دهد.
ساختار و مشخصات فنی
1.ژاکت تک ADSS
| تعداد فیبر |
ساختار |
فیبر در هر لوله |
قطر لوله از دست دادن
(MM)
|
قطر پد / FRP (میلی متر) |
ضخامت ژاکت بیرونی (میلی متر) |
مرجع.بیرونی
قطر
(میلی متر) |
مرجع.وزن
(کیلوگرم/کیلومتر) |
| ژاکت پلی اتیلن |
در ژاکت |
| 4 |
1+6 |
4 |
1.9 |
2.0/2.0 |
1.70.1 ± |
9.8 |
80 |
90 |
| 6 |
1+6 |
6 |
1.9 |
2.0/2.0 |
0.1±1.7 |
9.8 |
80 |
90 |
| 8 |
1+6 |
4 |
1.9 |
2.0/2.0 |
0.1±1.7 |
9.8 |
80 |
90 |
| 12 |
1+6 |
6 |
1.9 |
2.0/2.0 |
0.1±1.7 |
9.8 |
80 |
90 |
| 24 |
1+6 |
6 |
2.0 |
2.0/2.0 |
0.1±1.7 |
9.8 |
85 |
95 |
| 48 |
1+6 |
12 |
2.0 |
2.0/2.0 |
0.1±1.7 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
0.1±1.7 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
0.1±1.7 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
0.1±1.7 |
15.2 |
176 |
189 |
نکات: تمام مشخصات در جدول بالا داده های تقریبی است، برای مشخصات جزئیات بیشتر،
لطفا با فروشندگان ما تماس بگیرید.
2. ژاکت دو نفره ADSS
| تعداد فیبر |
ساختار |
فیبر در هر لوله |
قطر لوله از دست دادن
(MM)
|
قطر پد / FRP (میلی متر) |
ضخامت ژاکت بیرونی (میلی متر) |
مرجع.بیرونی
قطر
(میلی متر) |
مرجع.وزن
(کیلوگرم/کیلومتر) |
| ژاکت پلی اتیلن |
در ژاکت |
| 4 |
1+6 |
4 |
1.9 |
2.0/2.0 |
0.1±1.7 |
12.0 |
125 |
135 |
| 6 |
1+6 |
6 |
1.9 |
2.0/2.0 |
0.1±1.7 |
12.0 |
125 |
135 |
| 8 |
1+6 |
4 |
1.9 |
2.0/2.0 |
0.1±1.7 |
12.0 |
125 |
135 |
| 12 |
1+6 |
6 |
1.9 |
2.0/2.0 |
0.1±1.7 |
12.0 |
125 |
135 |
| 24 |
1+6 |
6 |
2.0 |
2.0/2.0 |
0.1±1.7 |
12.0 |
128 |
138 |
| 48 |
1+6 |
12 |
2.0 |
2.0/2.0 |
0.1±1.7 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
0.1±1.7 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
0.1±1.7 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
0.1±1.7 |
16.5 |
212 |
228 |
نکات: تمام مشخصات در جدول بالا داده های تقریبی است، برای مشخصات جزئیات بیشتر،
لطفا با فروشندگان ما تماس بگیرید.
|
نوع فیبر
|
تضعیفی
(+20℃)
|
پهنای باند
|
طول موج قطع کابل نوری
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260 نانومتر |
| G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
≤1450 نانومتر |
| 50/125 میکرومتر |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62.5/125 میکرومتر |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|
تصویر جزئیات را نشان می دهد

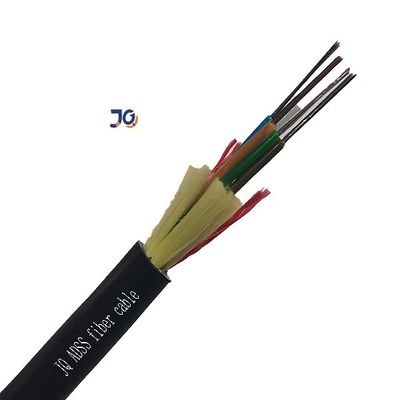

کابل فیبر ADSS تک ژاکت

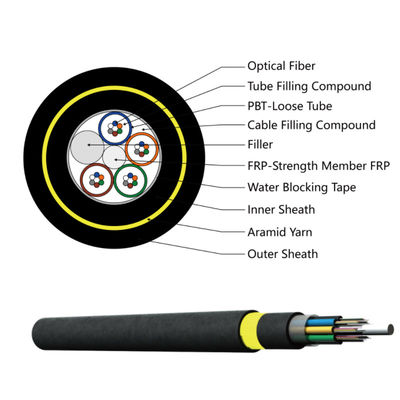

کابل فیبر نوری ADSS دو ژاکت
