توضیحات محصول

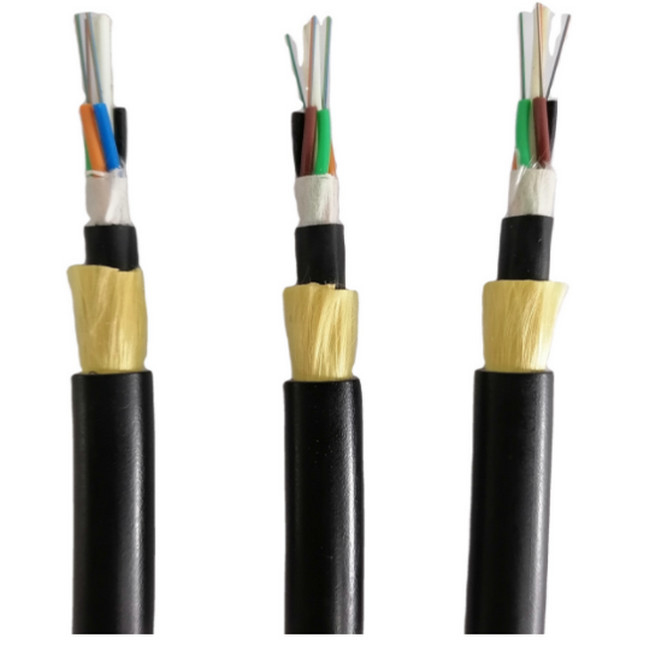

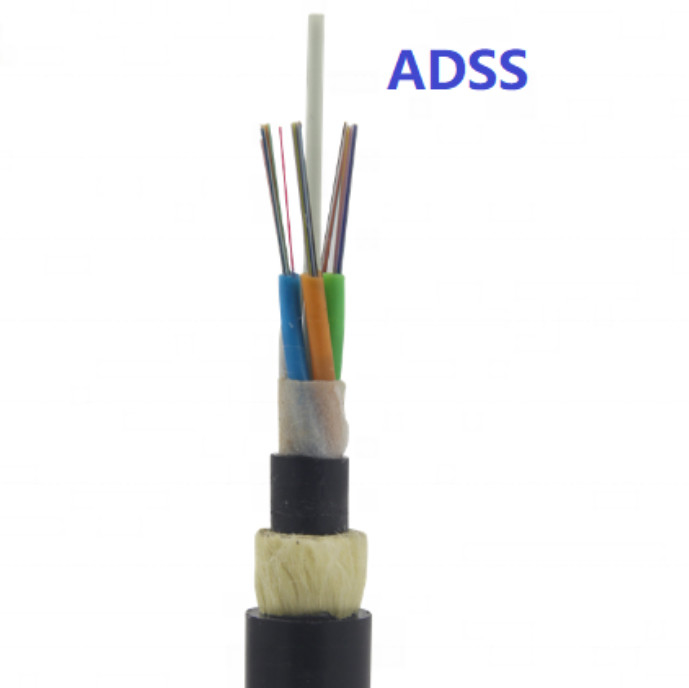

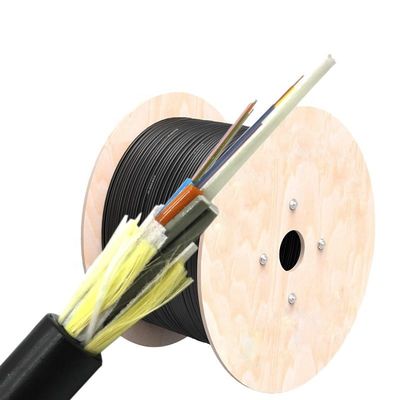

کابل فیبر نوری ADSS 48 هسته ای تک حالته G652
حذف ADSS
1. کابل ADSS در یک لوله شل ساخته شده از پلاستیک با مدول بالا قرار گرفته است.
2. لوله ها با یک ترکیب پرکننده مقاوم در برابر آب پر می شوند.
3. لوله ها (و پرکننده ها) در اطراف یک FRP (پلاستیک تقویت شده با الیاف) به عنوان یک عضو مقاومت مرکزی غیرفلزی در یک هسته کابل فشرده و دایره ای قرار می گیرند.
4. پس از پر شدن هسته کابل با ترکیب پرکننده.با غلاف نازک PE (پلی اتیلن) پوشیده شده است.
5. پس از اعمال لایه رشتهای نخهای آرامید بر روی غلاف داخلی به عنوان عضو استحکام، کابل با غلاف بیرونی PE یا AT (ضد ردیابی) تکمیل میشود.
امکانات
1. تضعیف کم، پراکندگی کم طراحی مناسب و کنترل دقیق طول اضافی کابل را برجسته می کند
2. عملکرد مکانیکی و محیطی.3. ساختار غیر فلزی باعث می شود کابل به خوبی در برابر تداخل الکترومغناطیسی مقاومت کند.
4. نخ آرامید با استحکام بالا به عنوان عضو استحکام، مقاومت کششی بالا، قطر کوچک و وزن سبک کابل را تضمین می کند، مناسب برای
شرایط آب و هوایی مختلف و دوره های نصب متفاوت.
5. غلاف بیرونی ویژه AT (ضد ردیابی) (اختیاری) عملکرد خوبی در برابر فرسایش الکتریکی ارائه می دهد.

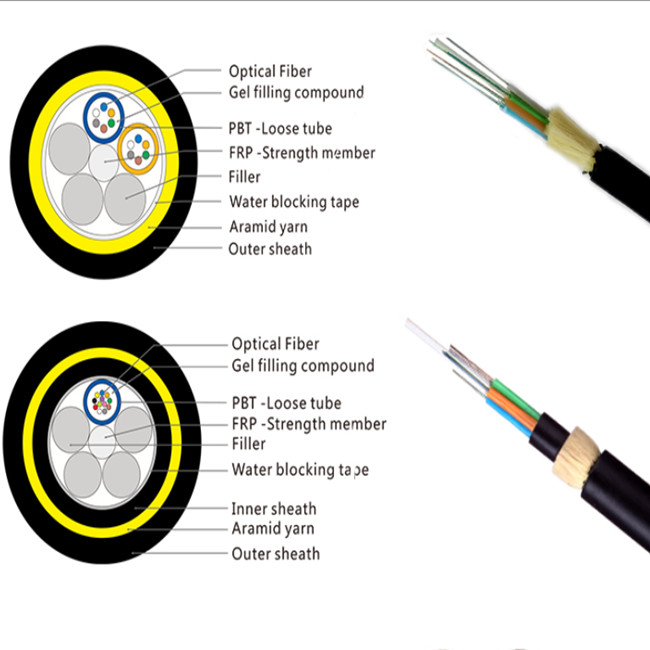

تصویر جزئیات را نشان می دهد
ساختار و مشخصات فنی
1.ژاکت تک ADSS
| تعداد فیبر |
ساختار |
فیبر در هر لوله |
قطر لوله از دست دادن
(MM)
|
قطر پد / FRP (میلی متر) |
ضخامت ژاکت بیرونی (میلی متر) |
مرجع.بیرونی
قطر
(میلی متر) |
مرجع.وزن
(کیلوگرم/کیلومتر) |
| ژاکت پلی اتیلن |
در ژاکت |
| 4 |
1+6 |
4 |
0.1±1.9 |
2.0/2.0 |
1.7 |
0.2±9.8 |
82 |
92 |
| 6 |
1+6 |
6 |
0.1±1.9 |
2.0/2.0 |
1.7 |
0.2±9.8 |
82 |
92 |
| 8 |
1+6 |
4 |
0.1±1.9 |
2.0/2.0 |
1.7 |
0.2±9.8 |
82 |
92 |
| 12 |
1+6 |
6 |
0.1±1.9 |
2.0/2.0 |
1.7 |
0.2±9.8 |
82 |
92 |
| 24 |
1+6 |
6 |
0.1±2.0 |
2.0/2.0 |
1.7 |
0.2±9.8 |
85 |
95 |
| 48 |
1+6 |
12 |
0.1±2.0 |
2.0/2.0 |
1.7 |
10.0±0.2 |
88 |
98 |
| 72 |
1+6 |
12 |
0.1±2.2 |
2.0/2.0 |
1.7 |
0.2±10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
0.1±2.2 |
2.0/3.4 |
1.7 |
0.2±12.0 |
123 |
135 |
| 144 |
1+12 |
12 |
0.1±2.2 |
3.0/7.2 |
1.7 |
0.2±15.2 |
175 |
188 |
نکات: تمام مشخصات در جدول بالا داده های تقریبی است، برای مشخصات جزئیات بیشتر،
لطفا با فروشندگان ما تماس بگیرید.
2. ژاکت دو نفره ADSS
| تعداد فیبر |
ساختار |
فیبر در هر لوله |
قطر لوله از دست دادن
(MM)
|
قطر پد / FRP (میلی متر) |
ضخامت ژاکت بیرونی (میلی متر) |
مرجع.بیرونی
قطر
(میلی متر) |
مرجع.وزن
(کیلوگرم/کیلومتر) |
| ژاکت پلی اتیلن |
در ژاکت |
| 4 |
1+6 |
4 |
0.1±1.9 |
2.0/2.0 |
1.7 |
0.2±12.0 |
125 |
135 |
| 6 |
1+6 |
6 |
0.1±1.9 |
2.0/2.0 |
1.7 |
0.2±12.0 |
125 |
135 |
| 8 |
1+6 |
4 |
0.1±1.9 |
2.0/2.0 |
1.7 |
0.2±12.0 |
125 |
135 |
| 12 |
1+6 |
6 |
0.1±1.9 |
2.0/2.0 |
1.7 |
0.2±12.0 |
125 |
135 |
| 24 |
1+6 |
6 |
0.1±2.0 |
2.0/2.0 |
1.7 |
0.2±12.0 |
128 |
138 |
| 48 |
1+6 |
12 |
0.1±2.0 |
2.0/2.0 |
1.7 |
12.5±0.2 |
130 |
140 |
| 72 |
1+6 |
12 |
0.1±2.2 |
2.0/2.0 |
1.7 |
0.2±13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
0.1±2.2 |
2.0/3.4 |
1.7 |
0.2±14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
0.1±2.2 |
3.0/7.2 |
1.7 |
0.2±16.5 |
212 |
228 |
نکات: تمام مشخصات در جدول بالا داده های تقریبی است، برای مشخصات جزئیات بیشتر،
لطفا با فروشندگان ما تماس بگیرید.
|
نوع فیبر
|
تضعیفی
(+20℃)
|
پهنای باند
|
طول موج قطع کابل نوری
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260 نانومتر |
| G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
≤1450 نانومتر |
| 50/125 میکرومتر |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62.5/125 میکرومتر |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
--- |
کاربرد: سربار خود پشتیبانی

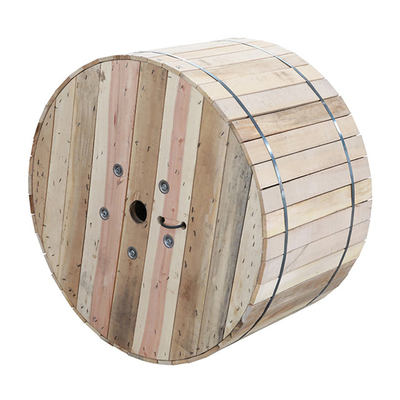

بسته بندی:
سوالات متداول
1، س: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: ما یک کارخانه هستیم
2، س: MOQ چیست؟
پاسخ: MOQ کابل فیبر نوری 10 کیلومتر است.
3.Q: از کدام مارک فیبر استفاده می کنید؟
A: YOFC، Fiberhome، و غیره
4، س: آیا می توانید سفارش کوچک را بپذیرید؟
A: بله، سفارش کوچک در دسترس است. ما از پروژه جدید مشتریان خود پشتیبانی می کنیم زیرا می دانیم تجارت همیشه از سفارش کوچک است.
5، س: زمان تحویل چیست؟
A: زمان تحویل عمومی 5-7 روز پس از تایید سفارش است.بستگی به مقدار سفارش دارد.
6. آیا می توانید محصولات و آرم سفارشی را عرضه کنید؟
پاسخ: بله.ما خدمات نصب شده را عرضه می کنیم.
7. شرایط پرداخت شما چیست؟
A: ما T/T، L/C، Western Union، 30٪ سپرده و 70٪ قبل از حمل و نقل را می پذیریم.
