کابل فیبر نوری 48 هسته ADSS دهانه 100 متر-500 متر
تماس با شخص : Philip
شماره تلفن : +8613422342788
واتس اپ : +8613422342788

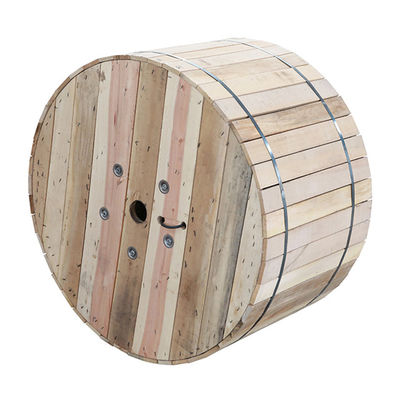

مقدار حداقل تعداد سفارش : | 1 کیلومتر | جزئیات بسته بندی : | طبل چوبی / سفارشی |
---|---|---|---|
زمان تحویل : | 2-4 روز | شرایط پرداخت : | Western Union، MoneyGram، T/T، L/C |
قابلیت ارائه : | 100 کیلومتر در ماه |
محل منبع: | چین | نام تجاری: | jiqian |
---|---|---|---|
گواهی: | ISO9001 | شماره مدل: | ADSS |
اطلاعات تکمیلی |
|||
نوع فیبر: | G652D | کاربرد: | هوایی / مجرای |
---|---|---|---|
تعداد هادی ها: | 48 هسته 96 هسته 144 هسته | ساختار: | لوله شل رشته ای |
دمای عملیاتی: | -40 ~ 60 + C | عضو قدرت مرکزی: | FRP |
طول: | 80 متر 100 متر 200 متر 300 متر | ||
برجسته: | کابل فیبر نوری ADSS 12 هسته ای,کابل فیبر نوری ضد جونده ADSS |
توضیحات محصول
کابل فیبرا اپتیکا ضد جونده ADSS 12 هسته ای دهانه 100 متری
کابل ADSS (همه دی الکتریک خود پشتیبانی) برای نصب در محیط های توزیع و انتقال ایده آل است، حتی زمانی که نیاز به نصب مستقیم است.
امکانات:
1: قابل نصب بدون قطع برق
2: عملکرد عالی AT.حداکثر القایی در نقطه عملیاتی ژاکت AT می تواند به 25 کیلو ولت برسد.
3: وزن سبک و قطر کم باعث کاهش بار ناشی از یخ و باد و بار بر روی برج ها و 4: پشتیبان ها می شود.
5: طول دهانه بزرگ و بزرگترین دهانه بیش از 200 متر است.
6: استحکام و درجه حرارت غالباً عملکرد خوب.
7: طول عمر طراحی بیش از 30 سال است.
برنامه های کاربردی:
هوایی
ساختار و مشخصات فنی ADSS-SJ (50-150M):
مرجع.بیرونی قطر (میلی متر) |
مرجع.وزن (کیلوگرم/کیلومتر) |
ضبطحداکثر روزانه (kN) |
حداکثر مجاز تنش کاری (kN) |
زنگ تفريح استحکام - قدرت (kN) |
استحکام - قدرت عضو CSA (mm2) |
مدول از (kN/mm2) |
حرارت گسترش ضریب (x10- 6/K) |
دهانه مناسب (NESC استاندارد، متر) |
||||
ژاکت پلی اتیلن | ژاکت | آ | ب | سی | دی | |||||||
11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
ساختار و مشخصات فنی ADSS-DJ (50-750M)
مرجع.بیرونی قطر (میلی متر) |
مرجع.وزن (کیلوگرم/کیلومتر) |
ضبطروزانه حداکثر. (kN) |
حداکثر مجاز تنش کاری (kN) |
زنگ تفريح استحکام - قدرت (kN) |
استحکام - قدرت عضو CSA (mm2) |
مدول از (kN/mm2) |
حرارت گسترش ضریب (x10- 6/K) |
دهانه مناسب (NESC استاندارد، متر) |
||||
ژاکت پلی اتیلن | ژاکت | آ | ب | سی | دی | |||||||
12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 | 670 | 460 | 650 | 460 |
15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
توجه: فقط بخشی از کابل های ADSS در جدول ذکر شده است.کابل های ADSS با دهانه های دیگر را می توان مستقیماً از EFON استعلام کرد.
مشخصات جدول به شرط عدم وجود اختلاف ارتفاع و افت نصب 1 درصد است.
تعداد الیاف 2 تا 72 است. شناسایی الیاف مطابق با استاندارد ملی است.
این دیتاشیت فقط می تواند مرجع باشد، اما مکمل قرارداد نیست.لطفا برای اطلاعات بیشتر با فروشندگان ما تماس بگیرید.
