کابل فیبر نوری 48 هسته ADSS دهانه 100 متر-500 متر
تماس با شخص : Philip
شماره تلفن : +8613422342788
واتس اپ : +8613422342788
اطلاعات تکمیلی |
|||
محل منبع: | گوانگژو، چین | گواهی: | CE/ISO9001 |
---|---|---|---|
منبر قدرت مرکزی: | FRP | عضو قدرت: | نخ آرامید کولار |
خرد کردن: | 3000 نیوتن / 100 میلی متر | محدوده دمای ذخیره سازی/حمل و نقل: | -50 تا +70 درجه سانتیگراد |
تعداد هادی ها: | ≥ 10 | دمای عملیاتی: | -20℃~+60℃ |
شعاع خمش (در حال نصب): | 20 x قطر خارجی کابل | ||
برجسته: | Adss 12 Core Fiber Optic Wire, G652d Fiber Optic Wire, Kevlar Aramid Yarn Fiber Optic Wire,G652d Fiber Optic Wire,Kevlar Aramid Yarn Fiber Optic Wire |
توضیحات محصول

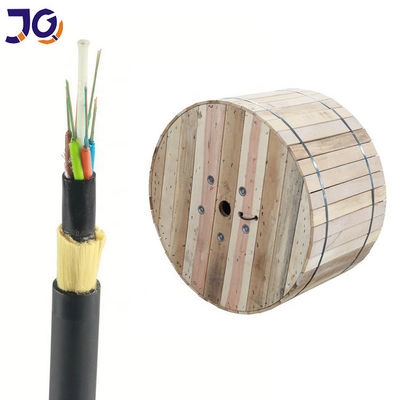

درام رول کابل فیبر نوری فیبر نوری 12 هسته ای 2 کیلومتری فیبر نوری g652d
توضیحات محصولات
امکانات
قابل نصب بدون قطع برق
عملکرد عالی ATحداکثر القایی در نقطه عملیاتی ژاکت AT می تواند به 25 کیلو ولت برسد.
وزن سبک و قطر کم باعث کاهش بار ناشی از یخ و باد و بار بر روی برج ها و تکیه گاه ها می شود.
طول دهانه بزرگ و بزرگترین دهانه بیش از 200 متر است.
عملکرد خوب اغلب استحکام و دما.
طول عمر طراحی بیش از 30 سال است.
ابعاد ژاکت تک سازه های کابل
تعداد فیبر |
ساختار |
الیاف در هر لوله |
قطر لوله شل (میلی متر) |
CSM قطر/قطر لنت (میلی متر) |
ضخامت اسمی ژاکت بیرونی (میلی متر) |
قطر / ارتفاع کابل (میلی متر) |
وزن کابل (کیلوگرم بر کیلومتر) |
4 | 1+6 | 4 | 0.1±1.9 | 2.0/2.0 | 1.6 | 0.2±9.5 | 80 |
6 | 1+6 | 6 | 0.1±2.0 | 2.0/2.0 | 1.6 | 0.2±9.8 | 80 |
8 | 1+6 | 4 | 0.1±1.9 | 2.0/2.0 | 1.6 | 0.2±9.8 | 80 |
12 | 1+6 | 6 | 0.1±2.1 | 2.0/2.0 | 1.6 | 0.2±9.8 | 80 |
24 | 1+6 | 6 | 0.1±2.1 | 2.0/2.0 | 1.6 | 0.2±9.8 | 80 |
36 | 1+6 | 12 | 0.1±2.2 | 2.0/2.0 | 1.6 | 10.0±0.2 | 85 |
48 | 1+6 | 12 | 0.1±2.2 | 2.0/2.0 | 1.6 | 10.0±0.2 | 85 |
72 | 1+6 | 12 | 0.1±2.2 | 2.0/2.0 | 1.6 | 0.3±10.0 | 85 |
96 | 1+8 | 12 | 0.1±2.2 | 2.0/3.4 | 1.7 | 0.3±11.8 | 123 |
144 | 1+12 | 12 | 0.1±2.2 | 3.0/6.2 | 1.7 | 0.3±14.5 | 175 |

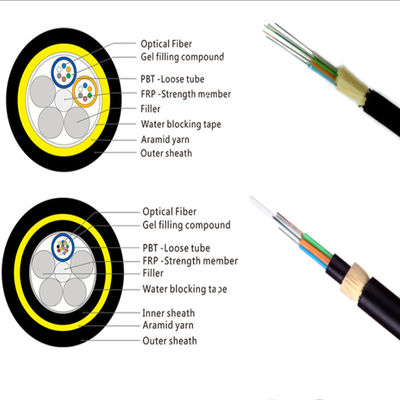

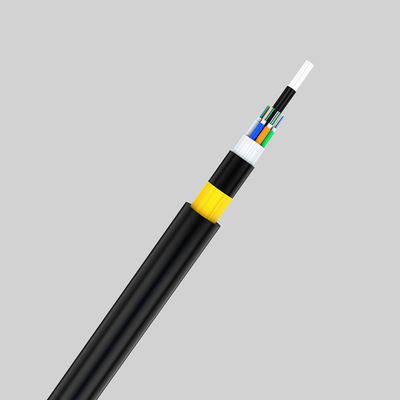

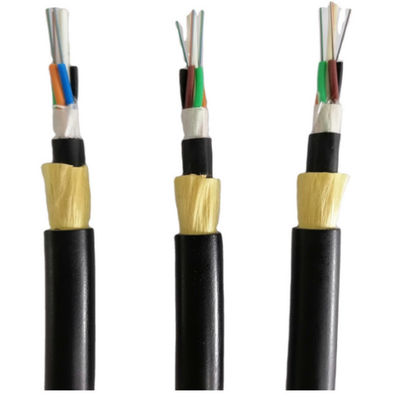

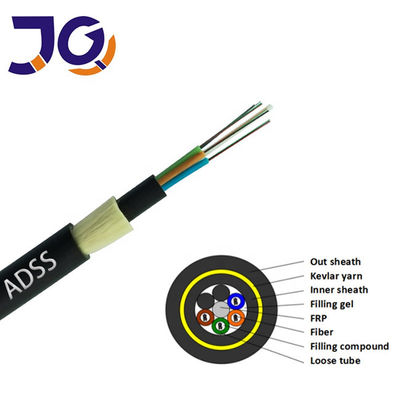

کابل ADSS در لوله شل است.الیاف، 250 میکرومتر، در یک لوله شل ساخته شده از پلاستیک با مدول بالا قرار می گیرند.لوله ها با یک ترکیب پرکننده مقاوم در برابر آب پر شده اند.لوله ها (و پرکننده ها) در اطراف یک FRP (پلاستیک تقویت شده با الیاف) به عنوان یک عضو استحکام مرکزی غیرفلزی در یک هسته کابل فشرده و دایره ای قرار می گیرند.پس از اینکه هسته کابل با ترکیب پرکننده پر شد.با غلاف نازک PE (پلی اتیلن) پوشیده شده است.پس از اینکه لایه رشتهای از نخهای آرامید بر روی غلاف داخلی به عنوان عضو استحکام اعمال شد، کابل با غلاف بیرونی PE یا AT (ضد ردیابی) تکمیل میشود.
1. طراحی لوله شل
عملکرد پایدار و سازگاری با انواع فیبرهای رایج
2. خود حمایتی
به جای نخ آرامید یا کاموای شیشه ای، نیازی به تکیه گاه یا سیم پیام رسان نیست.
3. & ژاکت مقاوم در برابر آهنگ موجود است
برای خطوط برق 10KV و 35KV می توان از پلی اتیلن (PE)، برای خطوط برق 110KN و 220KN، باید با مقاومت در برابر خوردگی (AT) غلاف بیرونی استفاده کرد.
4.Sutable برای نصب و راه اندازی خود پشتیبانی هوایی
