کابل فیبر نوری 48 هسته ADSS دهانه 100 متر-500 متر
تماس با شخص : Philip
شماره تلفن : +8613422342788
واتس اپ : +8613422342788
اطلاعات تکمیلی |
|||
محل منبع: | گوانگژو، چین | گواهی: | CE/ISO9001 |
---|---|---|---|
منبر قدرت مرکزی: | FRP | عضو قدرت: | نخ آرامید کولار |
ژاکت کابل ADSS: | پلی اتیلن | محدوده دمای ذخیره سازی/حمل و نقل: | -40 تا +60 درجه سانتیگراد |
تعداد هادی ها: | ≥ 10 | دمای عملیاتی: | -20℃~+60℃ |
کاربرد: | ساختمان دسترسی داخلی/خارجی | ||
برجسته: | کابل فیبر نوری 120 متری,کابل فیبر نوری آرامید ADSS |
توضیحات محصول
مشخصات
1. می توان بدون قطع برق نصب کرد.
2. عملکرد عالی AT، حداکثر القایی در نقطه عملیاتی غلاف AT می تواند به 25 کیلو ولت برسد.
3. وزن سبک و قطر کم که باعث کاهش بار ناشی از یخ و باد و بار بر روی برج ها و پشتی می شود.
4. طول دهانه بزرگ و بزرگترین دهانه بیش از 1000 متر است.
5. عملکرد خوب مقاومت کششی و دما.
6. طول عمر طراحی 30 سال است.
پارامتر فیبر
مورد | واحد | مشخصات | |
نوع فیبر | G.652D | ||
قطر میدان حالت |
1310 نانومتر | میلی متر | 0.4±9.2 |
1550 نانومتر | میلی متر | 0.8±10.4 | |
قطر روکش | میلی متر | 1±125.0 | |
روکش غیر دایره ای | % | ≤1.0 | |
خطای تمرکز هسته/روکش | میلی متر | ≤0.5 | |
قطر پوشش | میلی متر | 245±5 | |
پوشش غیر دایره ای | % | ≤6.0 | |
خطای تمرکز روی پوشش/روکش | میلی متر | ≤12.0 | |
طول موج قطع کابل | نانومتر | ≤1260 | |
ضریب تضعیف |
1310 نانومتر | دسی بل در کیلومتر | ≤0.36 |
1550 نانومتر | دسی بل در کیلومتر | ≤0.22 | |
اثبات سطح استرس | kpsi | ≥100 |
مشخصات مکانیکی و محیطی
پارامترهای عملکرد |
استحکام کششی نامی (RTS) |
KN |
4.5 |
امکان استفاده از کشش (MAT) |
KN |
2 | |
متوسط تنش دویدن سالانه (EDS) |
KN |
1.8 |
|
محدود کردن تنش در حال اجرا (UES) |
KN |
3.2 |
|
ضریب انبساط حرارتی |
10-6/℃ |
1/℃ |
|
مدول یانگ |
kN/mm2 |
3.75 |
|
مقاومت فشاری | برای مدت طولانی | 1000 نیوتن / 100 میلی متر | |
در کوتاه مدت | 2000 نیوتن / 100 میلی متر | ||
حداقل شعاع خمش | اجرا کن | 115 میلی متر | |
تخمگذار | 235 میلی متر | ||
تخمگذار | -20 ~ 60 درجه سانتیگراد |
محدوده دمایی قابل اجرا | حمل و نقل و بهره برداری | -40 ~ 60 درجه سانتیگراد | |
کابل فیبر نوری بلند یو |
0.4-0.6٪ |
||
طول عمر | حداکثر 25 سال |
امکانات:
میرایی و پراکندگی کم، کنترل ویژه بیش از طول، عملکرد خوب انتقال را در محیط های مختلف تضمین می کند.
عملکرد مکانیکی عالی
انعطاف پذیری و عملکرد خمشی خوب
قطر بیرونی کوچک، سبکی و ساختار فشرده
توضیحات محصول

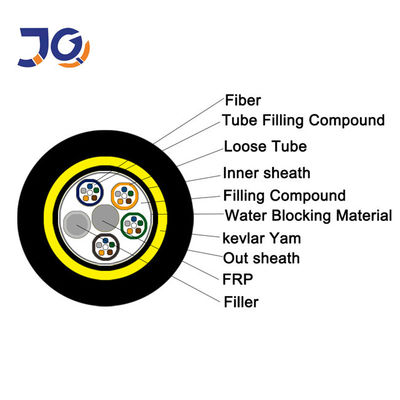

کابل ADSS در لوله شل است.الیاف، 250 میکرومتر، در یک لوله شل ساخته شده از پلاستیک با مدول بالا قرار می گیرند.لوله ها با یک ترکیب پرکننده مقاوم در برابر آب پر شده اند.لوله ها (و پرکننده ها) در اطراف یک FRP رشته می شوند(پلاستیک تقویت شده با الیاف) به عنوان یک عضو استحکام مرکزی غیرفلزی به یک هسته کابل فشرده و دایره ای تبدیل می شود.پس از اینکه هسته کابل با ترکیب پرکننده پر شد.با غلاف نازک PE (پلی اتیلن) پوشیده شده است.پس از اینکه لایه رشتهای از نخهای آرامید بر روی غلاف داخلی به عنوان عضو استحکام اعمال میشود.کابل با غلاف بیرونی PE یا AT (ضد ردیابی) تکمیل می شود.
