کابل فیبر نوری 48 هسته ADSS دهانه 100 متر-500 متر
تماس با شخص : Philip
شماره تلفن : +8613422342788
واتس اپ : +8613422342788

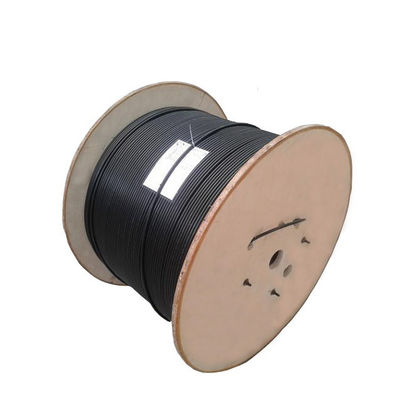

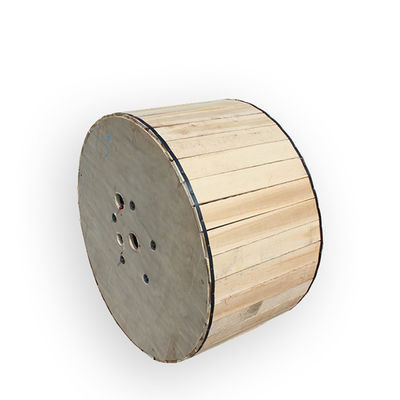

مقدار حداقل تعداد سفارش : | 1 کیلومتر | جزئیات بسته بندی : | طبل چوبی |
---|---|---|---|
زمان تحویل : | 3-5 روز ، این به مقدار سفارش بستگی دارد | شرایط پرداخت : | L / C ، T / T ، Western Union ، Alipay |
قابلیت ارائه : | ماهیانه 4500 |
نام تجاری: | Jiqian | گواهی: | ISO 9001/CE/ROHS/FCC |
---|---|---|---|
شماره مدل: | ADSS-24B1 |
اطلاعات تکمیلی |
|||
محل منبع: | گوانگژو ، چین | مارک کابل: | JQ / مو |
---|---|---|---|
تعداد هادی: | 10 پوند | احراز هویت: | ISO 9001 / CE / ROHS / FCC |
شرکت تولید کننده: | آره | کاربرد: | در بالای سر |
غلاف بیرونی: | پلی اتیلن | تعداد فیبر: | 2-288 |
دمای ذخیره سازی و استفاده: | -40 ℃ تا + 70. | ژاکت: | کاپشن دوتایی / مشکی |
نوع فیبر: | G652D | ||
برجسته: | کابل فیبر نوری 24 هسته ای ADSS,کابل فیبر نوری FCC ADSS |
توضیحات محصول
کابل های ارتباطی کارخانه تامین کننده 24 کابل فیبر نوری ADSS

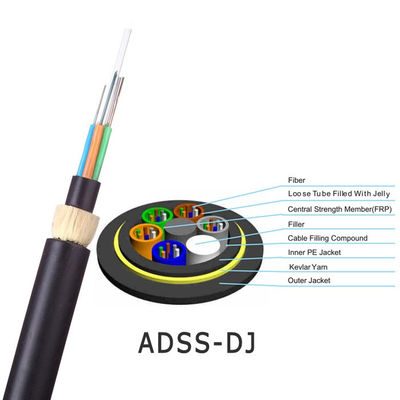

کابل ADSS لوله شل است.الیاف ، 250μm ، در یک لوله شل ساخته شده از پلاستیک با مدول بالا قرار می گیرند.
لوله ها با یک ترکیب پر کننده مقاوم در برابر آب پر می شوند.لوله ها (و پرکننده ها) در اطراف FRP قرار گرفته اند
(پلاستیک تقویت شده با فیبر) به عنوان یک عضو قدرت مرکزی غیر فلزی به یک هسته کابل جمع و جور و دایره ای تبدیل می شود.
بعد از اینکه هسته کابل با ترکیب پر کننده پر شد.با غلاف داخلی PE (پلی اتیلن) نازک پوشانده شده است.
بعد از این که نخ رشته ای آرامید روی غلاف داخلی به عنوان عضو مقاوم استفاده شد ،
کابل با روکش بیرونی PE یا AT (ضد ردیابی) تکمیل می شود.
آرامید ، FRP Strenghth غیر فلزی
1. نخ آرامید وارداتی با کیفیت بالا
2. مرکز FRP Strength ، تداخل ضد الکترومغناطیسی
3. فاصله 100M 120m 140M 160M تا 1000M
هسته فیبر
1. کابل فیبر نوری از هسته معروف مارک A استفاده می کند که دارای سرعت انتقال بالا ، مسافت طولانی و کوچک است
تضعیفی.
2. تک حالت/گزینه های حالت Muli
3. 12 رنگ مختلف گزینه ، می تواند به عنوان درخواست شما انجام دهد
امکانات
• قابل نصب بدون قطع برق
• وزن سبک و قطر کوچک کابل ، کاهش تاثیر یخ ، باد و بار روی برج و تکیه گاه
• دهانه بزرگ ، حداکثر دهانه بیش از 1000 متر است
• دارای خواص کششی عالی و ویژگی های دما می باشد
• امید به زندگی 25 سال
ساختار و مشخصات فنی ADSS-SJ (50-150M)
مرجع.بیرونی قطر (میلی متر) |
مرجع.وزن (کیلوگرم/کیلومتر) |
Recحداکثر روزانه (kN) |
حداکثر مجاز تنش کاری (kN) |
زنگ تفريح استحکام - قدرت (kN) |
استحکام - قدرت عضو CSA (mm2) |
مدول از (kN/mm2) |
حرارت بسط ضریب (x10- 6/K) |
دهانه مناسب متر |
||||
ژاکت PE | ژاکت AT | آ | ب | ج | د | |||||||
11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
ساختار و مشخصات فنی ADSS-DJ (50-750M)
مرجع.بیرونی قطر (میلی متر) |
مرجع.وزن (کیلوگرم/کیلومتر) |
Recحداکثر روزانه (kN) |
حداکثر مجاز تنش کاری (kN) |
زنگ تفريح استحکام - قدرت (kN) |
استحکام - قدرت عضو CSA (mm2) |
مدول از (kN/mm2) |
حرارت بسط ضریب (x10- 6/K) |
دهانه مناسب متر |
||||
ژاکت PE | ژاکت AT | آ | ب | ج | د | |||||||
12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 | 670 | 460 | 650 | 460 |
15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
ویژگی نوری
نوع فیبر |
تضعیفی (+20 ℃) |
پهنای باند |
روزنە عددی |
طول موج قطع شده کابل نوری |
||||
---|---|---|---|---|---|---|---|---|
@850 نانومتر |
@1300 نانومتر |
@1310 نانومتر |
@1550 نانومتر |
@850 نانومتر |
@1300 نانومتر |
|||
G.652 | --- | --- | .30.36 دسی بل/کیلومتر | .20.22 دسی بل/کیلومتر | --- | --- | --- | 601260 نانومتر |
G.655 | --- | --- | .0.40dB/کیلومتر | .20.23 دسی بل/کیلومتر | --- | --- | --- | 501450 نانومتر |
50/125 میکرومتر | .33.3 دسی بل/کیلومتر | .2 1.2 دسی بل/کیلومتر | --- | --- | 00500 مگاهرتز · کیلومتر | 00500 مگاهرتز · کیلومتر | 0.200 ± 0.015 NA | --- |
62.5/125μm | .5 3.5 دسی بل/کیلومتر | .2 1.2 دسی بل/کیلومتر | --- | --- | ≥200 مگاهرتز · کیلومتر | 00500 مگاهرتز · کیلومتر | 0.015 ± 0.275 NA | --- |
کاربرد: سربار خود پشتیبانی می کند
