کابل فیبر نوری 48 هسته ADSS دهانه 100 متر-500 متر
تماس با شخص : Philip
شماره تلفن : +8613422342788
واتس اپ : +8613422342788

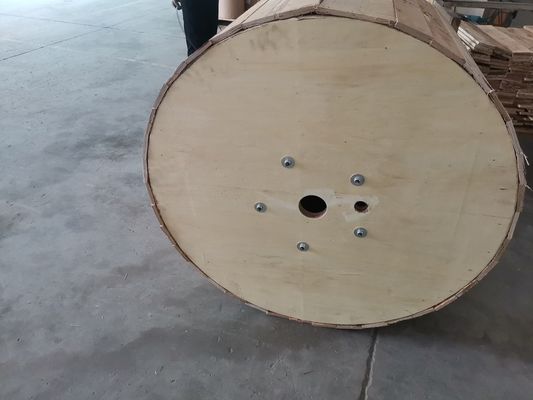

مقدار حداقل تعداد سفارش : | 1 کیلومتر | جزئیات بسته بندی : | طبل چوبی |
---|---|---|---|
زمان تحویل : | 3-5 روز ، این به مقدار سفارش بستگی دارد | شرایط پرداخت : | L / C ، T / T ، Western Union ، Alipay |
قابلیت ارائه : | ماهیانه 4500 |
نام تجاری: | Jiqian | گواهی: | ISO 9001/CE/ROHS/FCC |
---|---|---|---|
شماره مدل: | ADSS-24B1 |
اطلاعات تکمیلی |
|||
محل منبع: | گوانگژو ، چین | مارک کابل: | جیقیان |
---|---|---|---|
تعداد هادی: | 10 پوند | احراز هویت: | ISO 9001 / CE / ROHS / FCC |
شرکت تولید کننده: | آره | کاربرد: | در بالای سر |
غلاف بیرونی: | پلی اتیلن | تعداد فیبر: | 2-288 |
دمای ذخیره سازی و استفاده: | -40 ℃ تا + 70. | ||
برجسته: | کابل فیبر نوری دی الکتریک,کابل فیبر نوری 96 هسته ای,کابل فیبر نوری FCC ADSS |
توضیحات محصول
Cabo fibra optica ADSS Outdoor Single Mode 96 هسته سربار کابل فیبر نوری تمام دی الکتریک

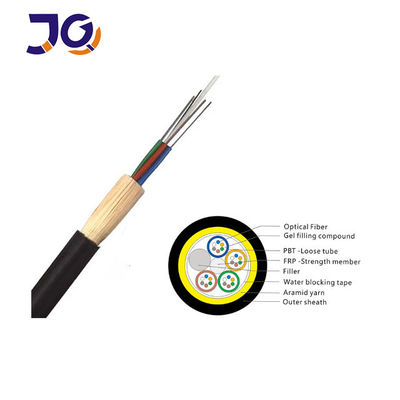

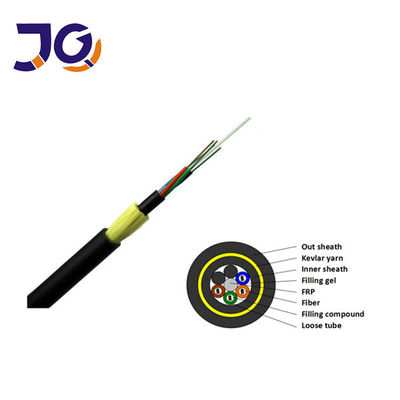

کابل ADSS لوله شل رشته ای است.الیاف ، 250μm ، در یک لوله سست ساخته شده از پلاستیک های با مدول بالا قرار می گیرند.
لوله ها با یک ترکیب پر کننده ضد آب پر می شوند.لوله ها (و مواد پرکننده) در اطراف FRP رشته ای هستند
(الیاف تقویت شده پلاستیک) به عنوان یک عضو مقاومت مرکزی غیر فلزی در یک هسته کابل فشرده و دایره ای شکل.
بعد از اینکه هسته کابل با ترکیب پر کننده پر شد.روی آن با غلاف داخلی نازک PE (پلی اتیلن) پوشانده شده است.
پس از استفاده از رشته رشته های نخ آرامید بر روی غلاف داخلی به عنوان عضو مقاومت ،
کابل با غلاف خارجی PE یا AT (ضد ردیابی) تکمیل می شود.
امکانات
• بدون قطع برق قابل نصب است
• وزن سبک و قطر کوچک کابل ، کاهش تأثیر یخ ، باد و بار بر برج و تکیه گاه
• دهانه بزرگ ، حداکثر دهانه آن بیش از 1000 متر است
• دارای خصوصیات کششی و خصوصیات دمایی عالی است
• امید به زندگی 30 سال
ساختار و مشخصات فنی ADSS-SJ (50-150M)
مرجع.بیرونی قطر (میلی متر) |
مرجع.وزن (کیلوگرم در کیلومتر) |
Recحداکثر روزانه (kN) |
حداکثر مجاز تنش کاری (kN) |
زنگ تفريح استحکام - قدرت (kN) |
استحکام - قدرت عضو CSA (mm2) |
مدول (kN / mm2) |
حرارت گسترش ضریب (x10- 6 / K) |
دهانه مناسب متر |
||||
کت PE | ژاکت | آ | ب | ج | د | |||||||
11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
ساختار و مشخصات فنی ADSS-DJ (50-750M)
مرجع.بیرونی قطر (میلی متر) |
مرجع.وزن (کیلوگرم در کیلومتر) |
Recحداکثر روزانه (kN) |
حداکثر مجاز تنش کاری (kN) |
زنگ تفريح استحکام - قدرت (kN) |
استحکام - قدرت عضو CSA (mm2) |
مدول (kN / mm2) |
حرارت گسترش ضریب (x10- 6 / K) |
دهانه مناسب متر |
||||
کت PE | ژاکت | آ | ب | ج | د | |||||||
12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 | 670 | 460 | 650 | 460 |
15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
ویژگی نوری
نوع فیبر |
تضعیفی (+ 20 ℃) |
پهنای باند |
روزنە عددی |
طول موج قطع کابل نوری |
||||
---|---|---|---|---|---|---|---|---|
@ 850nm |
@ 1300nm |
@ 1310nm |
@ 1550nm |
@ 850nm |
@ 1300nm |
|||
G.652 | --- | --- | .0.36dB / کیلومتر | .20.22dB / کیلومتر | --- | --- | --- | 1260 نانومتر |
G.655 | --- | --- | .0.40dB / کیلومتر | .20.23dB / کیلومتر | --- | --- | --- | 1450 نانومتر |
50/125 میکرون | 3.3dB / کیلومتر | d1.2dB / کیلومتر | --- | --- | ≥500 مگاهرتز · کیلومتر | ≥500 مگاهرتز · کیلومتر | 0.200 ± 0.015 NA | --- |
62.5 / 125 میکرون | 3.5dB / کیلومتر | d1.2dB / کیلومتر | --- | --- | ≥200 مگاهرتز · کیلومتر | ≥500 مگاهرتز · کیلومتر | 0.215 ± 0.015 NA | --- |
کاربرد: سربار خود پشتیبانی
