کابل فیبر نوری بیرونی غلاف PE ADSS 288

مقدار حداقل تعداد سفارش : 1 کیلومتر جزئیات بسته بندی : طبل چوبی
زمان تحویل : 3-5 روز ، این به مقدار سفارش بستگی دارد شرایط پرداخت : L / C ، T / T ، Western Union ، Alipay
قابلیت ارائه : ماهیانه 4500
نام تجاری: Jiqian گواهی: ISO 9001
شماره مدل: غلاف ADSS-Double

اطلاعات تکمیلی

محل منبع: گوانگژو ، چین مارک کابل: جیقیان
تعداد هادی: 10 پوند احراز هویت: ISO 9001
شرکت تولید کننده: آره کاربرد: در بالای سر
غلاف بیرونی: پلی اتیلن تعداد فیبر: 2-288
دمای ذخیره سازی و استفاده: -40 ℃ تا + 70.
برجسته:

کابل فیبر نوری ADSS 288

,

کابل فیبر نوری PE ADSS

توضیحات محصول

Cable De Fibra Optica Monomodo De 24 12 48 96 Hilos ADSS Spam 100m

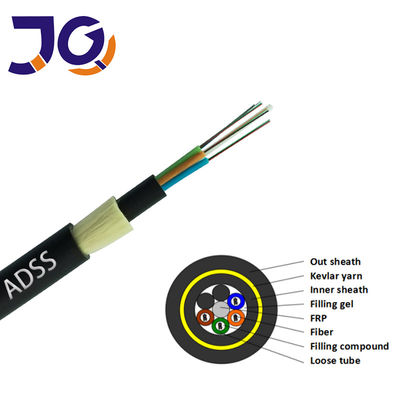

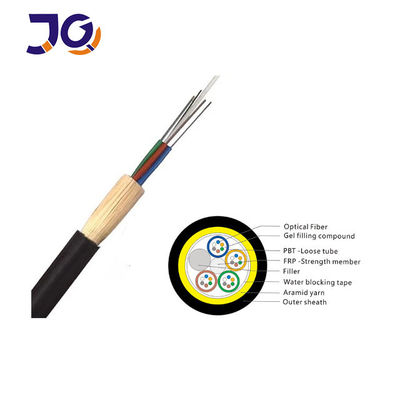

کابل نوری ADSS یک ساختار رشته ای لوله سست را تصویب می کند.فیبر نوری 250 میکرومتر در یک لوله سست ساخته شده از مواد مدول بالا غلاف شده است ،

و لوله سست با ترکیب ضد آب پر شده است.لوله سست (و طناب پر کننده) به دور هسته تقویت کننده مرکزی غیر فلزی (FRP) پیچ خورده و یک هسته کابل فشرده را تشکیل می دهد و شکاف های هسته کابل با گریس انسداد آب پر می شود.هسته کابل به یک غلاف داخلی پلی اتیلن (PE) اکسترود می شود ، سپس برای تقویت فیبر آرامید رشته می شود و در نهایت توسط پلی اتیلن (PE) تکمیل می شود

کابل فیبر نوری بیرونی غلاف PE ADSS 288 0





طراحی کابل نوری ADSS وضعیت واقعی خطوط برق را کاملاً در نظر گرفته و برای سطوح مختلف خطوط انتقال برق فشار قوی مناسب است.برای خطوط برق 10 کیلو ولت و 35 کیلوولت می توان از غلاف پلی اتیلن (PE) استفاده کرد.برای خطوط برق 110 کیلو ولت و 220 کیلو ولت ، نقطه آویز کابل باید با محاسبه توزیع شدت میدان الکتریکی تعیین شود و از غلاف خارجی ردیابی الکتریکی (AT) استفاده شود.در همان زمان ، مقدار الیاف آرامید و روند کامل اتصال به دقت طراحی شده اند تا نیازهای کاربرد دهانه های مختلف را برآورده کنند.



امکانات



• بدون قطع برق قابل نصب است

• وزن کم و قطر کوچک کابل ، باعث کاهش تأثیر یخ ، باد و بار بر برج و تکیه گاه می شود

• دهانه بزرگ ، حداکثر دهانه آن بیش از 1000 متر است

• دارای خصوصیات کششی و خصوصیات دمایی عالی است

• امید به زندگی 30 سال



ساختار و مشخصات فنی ADSS-SJ (50-150M)

مرجع.بیرونی
قطر
(میلی متر)
مرجع.وزن
(کیلوگرم در کیلومتر)

Recحداکثر روزانه
تنش کاری

(kN)

حداکثر مجاز
تنش کاری
(kN)

زنگ تفريح

استحکام - قدرت

(kN)

استحکام - قدرت

عضو

CSA

(mm2)

مدول
قابلیت ارتجاعی
CSA

(kN / mm2)

حرارت

گسترش

ضریب

(x10- 6 / K)

دهانه مناسب
متر
کت PE ژاکت آ ب ج د
11 110 120 1.0 2.5 8 3.0 6.6 2.1 120 80 100 80
11.5 115 125 1.5 4 10 4.5 7.3 1.8 180 120 150 120
12 120 130 2.5 6 15 7.5 8.3 1.5 250 150 290 150



ساختار و مشخصات فنی ADSS-DJ (50-750M)

مرجع.بیرونی
قطر
(میلی متر)
مرجع.وزن
(کیلوگرم در کیلومتر)

Recحداکثر روزانه
تنش کاری

(kN)

حداکثر مجاز
تنش کاری
(kN)

زنگ تفريح

استحکام - قدرت

(kN)

استحکام - قدرت

عضو

CSA

(mm2)

مدول
قابلیت ارتجاعی
CSA

(kN / mm2)

حرارت

گسترش

ضریب

(x10- 6 / K)

دهانه مناسب
متر
کت PE ژاکت آ ب ج د
12.5 125 136 1.5 4 10 4.6 7.6 1.8 160 100 140 100
13.0 132 142 2.25 6 15 7.6 8.3 1.5 230 150 200 150
13.3 137 148 3.0 8 20 10.35 9.45 1.3 300 200 290 200
13.6 145 156 3.6 10 24 13.8 10.8 1.2 370 250 350 250
13.8 147 159 4.5 12 30 14.3 11.8 1.0 420 280 400 280
14.5 164 177 5.4 15 36 18.4 13.6 0.9 480 320 460 320
14.9 171 185 6.75 18 45 22.0 16.4 0.6 570 380 550 380
15.1 179 193 7.95 22 53 26.4 18.0 0.3 670 460 650 460
15.5 190 204 9.0 26 60 32.2 19.1 0.1 750 530 750 510



ویژگی نوری



نوع فیبر

تضعیفی

(+ 20 ℃)

پهنای باند

روزنە عددی

طول موج قطع کابل نوری

@ 850nm

@ 1300nm

@ 1310nm

@ 1550nm

@ 850nm

@ 1300nm

G.652 --- --- .0.36dB / کیلومتر .20.22dB / کیلومتر --- --- --- 1260 نانومتر
G.655 --- --- .0.40dB / کیلومتر .20.23dB / کیلومتر --- --- --- 1450 نانومتر
50/125 میکرون 3.3dB / کیلومتر .21.2dB / کیلومتر --- --- ≥500 مگاهرتز · کیلومتر ≥500 مگاهرتز · کیلومتر 0.200 ± 0.015 NA ---
62.5 / 125 میکرون 3.5dB / کیلومتر .21.2dB / کیلومتر --- --- ≥200 مگاهرتز · کیلومتر ≥500 مگاهرتز · کیلومتر 0.215 ± 0.015 NA ---



کاربرد: سربار خود پشتیبانی



بسته بندی:

کابل فیبر نوری بیرونی غلاف PE ADSS 288 1

صدور گواهینامه:

کابل فیبر نوری بیرونی غلاف PE ADSS 288 2
