OPGW Power Optical Fiber, 4/6/8/12/24/36/48-Core Single Mode Composite Overhead Ground Wire, Armored Communication Cable.
تماس با شخص : JQ CABLE
شماره تلفن : +8618122383351
واتس اپ : +8618122383351
| مقدار حداقل تعداد سفارش : | 1 کیلومتر | جزئیات بسته بندی : | حلقه تخته سه لا / سفارشی |
|---|---|---|---|
| زمان تحویل : | 5-8 روز کار | شرایط پرداخت : | L / C ، T / T ، Western Union |
| قابلیت ارائه : | 4500 کیلومتر در ماه |
| محل منبع: | گوانگژو ، چین | نام تجاری: | JQ/OEM |
|---|---|---|---|
| گواهی: | ISO9001 ROHS CE-EMC FCC SDOC | شماره مدل: | OPGW |
|
اطلاعات تکمیلی |
|||
| نوع فیبر: | حالت تک / چند حالت | ژاکت: | آلومینیوم |
|---|---|---|---|
| نام محصول: | کابل فیبر نوری در فضای باز | طول: | 2 کیلومتر یا طول سفارشی |
| ساختار: | لوله گشاد | فیبر: | 2-24core |
| دمای کارکرد: | -40 ~ +60 C | نصب و راه اندازی: | هوایی |
| رنگ فیبر: | آبی ، نارنجی ، قهوه ای ، آبی ، خاکستری | مدل: | OPGW |
| طرح: | لوله فولادی ضد زنگ تحت پوشش AL OPGW | ||
| برجسته کردن: | کابل فیبر نوری Uni-Tube OPGW,کابل فیبر نوری CE-EMC FCC OPGW,سیم زمینی فیبر نوری Uni-Tube |
||
توضیحات محصول

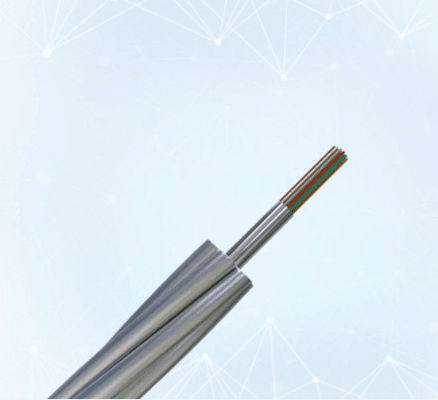

فیبر نوری کامپوزیت سیم سربار زمینی تک لوله طراحی لوله فولادی ضد زنگ OPGW
سیم زمینی سربار کامپوزیت فیبر نوری (OPGW) یک سیم زمینی هوایی حاوی فیبر نوری است.این توابع چندگانه مانند سیم زمین سربار و ارتباطات نوری دارد.عمدتا برای خطوط ارتباطی 110 کیلو ولت ، 220 کیلو ولت ، 500 کیلو ولت ، 750 کیلوولت و سیستم انتقال ولتاژ بالا سربار جدید استفاده می شود.همچنین می توان از آن برای جایگزینی خطوط زمینی موجود در سیستم انتقال ولتاژ بالای هوای قدیمی ، افزودن خط ارتباطی نوری ، انتقال جریان کوتاه مدت و ایجاد حفاظت ضد صاعقه استفاده کرد.سایر ساختارها را می توان در صورت درخواست سفارشی کرد.
مقطع OPGW
مشخصات نوری
مشخصات نوری ، هندسی ، مکانیکی و محیطی فیبر نوری ITU-T G.652 باید مطابق با جدول زیر باشد:
| مشخصات | مقادیر مشخص شده | واحدها | |||
| مشخصات نوری | |||||
| قطر میدان حالت | در 1310nm | 9.2 ± 0.4 | میکرون | ||
| در 1550nm | 10.4 ± 0.5 | میلی متر | |||
| ضریب میرایی | در 1310nm | 0.35 ≤ | دسی بل / کیلومتر | ||
| در 1550nm | 22/2 | دسی بل / کیلومتر | |||
| میرایی غیر یکنواختی | 05.05 | دسی بل | |||
| طول موج پراکندگی صفر (λ0) | 1300 ～ 1324 | نانومتر | |||
| حداکثر شیب پراکندگی صفر (S0max) | .0.0.092 | ps / (nm2 · کیلومتر) | |||
| ضریب پراکندگی حالت قطبش (PMD) | ≤.0.2 |
|
|||
| طول موج قطع (λcc) | 601260 | نانومتر | |||
| ضریب پراکندگی | 1388 ～ 1288 نانومتر | 3.5 پوند | ps / (nm · کیلومتر) | ||
| 1550 نانومتر | 18 ≤ | ps / (nm · کیلومتر) | |||
| شاخص شکست گروه موثر (نف) | در 1310nm | 1.466 | - | ||
| در 1550nm | 1.467 | - | |||
| مشخصه هندسی | |||||
| قطر روکش | 125.0 ± 1.0 | میکرون | |||
| غیر مدور بودن روکش | 1.0 ≤ | ٪ | |||
| قطر پوشش | 245.0 ± 10.0 | میکرون | |||
| خطای متمرکز بر روکش کاری | 12.0 ≤ | میکرون | |||
| پوشش غیر دایره ای بودن | 6.0 پوند | ٪ | |||
| خطای متمرکز بر روکش هسته ای | 0.8 | میکرون | |||
| مشخصه مکانیکی | |||||
| فر کردن | ≥4 | متر | |||
| استرس اثبات | 69/0 ≥ | GPa | |||
| نیروی نوار پوشش | مقدار متوسط | 1.0-5.0 | N | ||
| ارزش اوج | 1.3-8.9 | N | |||
| از دست دادن خم شدن ماکرو | Ф60 میلی متر ، 100 دایره ، در 1550 نانومتر | 05.05 | دسی بل | ||
| Ф32 میلی متر ، 1 دایره ، در 1550 نانومتر | 05.05 | دسی بل | |||
شناسایی رنگ فیبر و لوله سست
فیبرهای جداگانه و لوله های شل باید مطابق با استاندارد TIA / EIA-598-A و کد رنگ به شرح زیر باشد.
رنگهای الیافی
لوله فولادی 1 (شماره 1-24 الیاف)
رنگهای الیافی
| نه | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| رنگ | آبی | نارنجی | سبز | رنگ قهوه ای | خاکستری | سفید | قرمز | طبیعت | رنگ زرد | بنفشه | رنگ صورتی | آبزیان |
یک ردیاب سیاه (زمین 100 میلی متر)
| نه | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| رنگ | آبی | نارنجی | سبز | رنگ قهوه ای | خاکستری | سفید | قرمز | طبیعت | رنگ زرد | بنفشه | رنگ صورتی | آبزیان |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
لوله فولادی 2 (شماره 25-36 الیاف)
| نه | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| رنگ | آبی | نارنجی | سبز | رنگ قهوه ای | خاکستری | سفید | قرمز | طبیعت | رنگ زرد | بنفشه | رنگ صورتی | آبزیان |
مشخصات
• لوله های فولادی ضد زنگ که با ژل آبگریز پر شده اند ، از الیاف نوری محافظت و پشتیبانی می کنند
• عملکرد کششی خوب
• قطر کوچک ، وزن سبک ، بار اضافی کم به برج
• طول بیش از حد فیبر مناسب برای ساخت واحد نوری
• دمای حمل و نقل / ذخیره سازی: -40 ℃ تا + 65
مشخصات OPGW
| موارد | داده های تکنیکی | ||
| گیر افتاده | هسته ، لایه 1 لایه 2 | ||
| مسیر رشته | لایه بیرونی دست راست است | ||
| قطر کابل (اسمی) | 14.0 میلی متر | ||
| وزن کابل (تقریباً) | 688.3 کیلوگرم در کیلومتر | ||
| مقطع پشتیبانی | AS Wire | 104.7 میلی متر مربع | |
| مقاومت کششی دارای رتبه (RTS) | 111.6kN | ||
| مدول الاستیسیته (مدول E) | 149.5N / mm2 | ||
| ضریب افزایش حرارتی | 13.4 × 10-6 / K | ||
| حداکثر استرس کاری (40٪ RTS) | 44.64kN | ||
| استرس روزمره (EDS) (16 ~ 25٪ RTS) | 17.86 ~ 27.9kN | ||
| مقاومت DC در 20 | 0.667ohm / km | ||
| جریان کوتاه مدت (1 ثانیه ، 20 ℃ ～ 200) | 8.77kA | ||
| ظرفیت جریان کوتاه مدت (I2t) | 77.0kA²s | ||
| حداقل شعاع خمش | نصب و راه اندازی | 30 برابر قطر کابل | |
| عمل | 15 برابر قطر کابل | ||
| محدوده دما | نصب و راه اندازی | -20 ℃ ～ + 60 | |
| ذخیره سازی و حمل و نقل | -40 ℃ ～ + 70 | ||
| عمل | -40 ℃ ～ + 70 | ||
| تضعیفی | پهنای باند | پراکندگی حالت قطبش | ||||||
|
@ 850nm |
@ 1300nm |
@ 1310nm |
@ 1550nm |
@ 850nm |
@ 1300nm |
فیبر فردی | مقدار پیوند طراحی (M = 20 ، Q = 0.01٪) | |
| G652D | - | - | 0.35dB / کیلومتر | .20.21dB / کیلومتر | - | - | .0.20ps / km | .1.0.1ps / km |
| G655 | - | - | - | .20.22dB / کیلومتر | - | - | .0.20ps / km | .1.0.1ps / km |
| 50 / 125μm | 3.0 dB / کیلومتر | d.0dB / کیلومتر | - | - | ≥600 مگاهرتز. کیلومتر | 001200 مگاهرتز کیلومتر | - | - |
| 62.5 / 125μm | 3.5dB / کیلومتر | d.0dB / کیلومتر | - | - | M200 مگاهرتز کیلومتر | ≥600 مگاهرتز. کیلومتر | - | - |
بسته بندی و حمل و نقل
• طبل کابل استاندارد
• طول استاندارد حلقه: 2/3 کیلومتر در حلقه ، طول دیگر نیز موجود است
OPGW باید کاملاً محکم و یکنواخت روی یک حلقه آهن چوبی قوی که مطابق با ANSI / AA 53-1981 یا مساوی است ، پیچیده شود.پیچ و مهره باید با تخته های چوبی چوب محکم باشد تا از آسیب رسیدن OPGW در حمل و نقل ، حمل و نقل ، ذخیره سازی و رشته های عادی جلوگیری کند.
با توجه به طول کابل ، حلقه نوع مختلف (D ، d ، b ، w1 ، w2) را برای بارگذاری کابل انتخاب می کنیم.
از نظر زیست محیطی
مطابقت کامل با سیستم های ISO14001 ، RoHS و OHSAS18001
توصیه های نصب
روش نصب:
توصیه می شود که IEEE Std 524-1992 و شرکت ما از روشهایی برای نصب OPGW استفاده کنند.
