توضیحات محصول

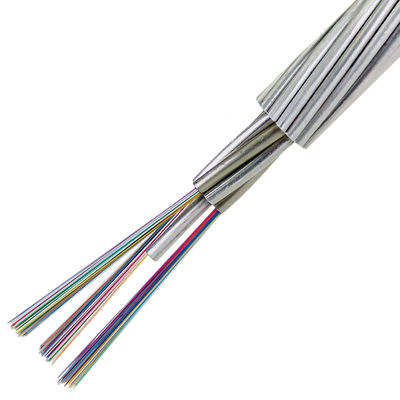

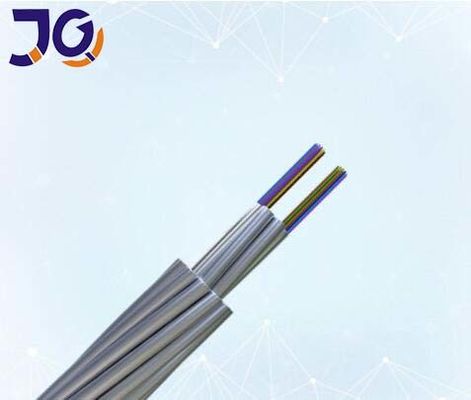

کابل فیبر نوری OPGW فیبر نوری لوله سیم رشته ای سربار کامپوزیت
سیم زمینی سربار کامپوزیت فیبر نوری (OPGW) یک سیم زمینی هوایی حاوی فیبر نوری است.این توابع چندگانه مانند سیم زمین سربار و ارتباطات نوری دارد.عمدتا برای خطوط ارتباطی 110 کیلو ولت ، 220 کیلو ولت ، 500 کیلو ولت ، 750 کیلوولت و سیستم انتقال ولتاژ بالا سربار جدید استفاده می شود.همچنین می توان از آن برای جایگزینی خطوط زمینی موجود در سیستم انتقال ولتاژ بالای هوای قدیمی ، افزودن خط ارتباطی نوری ، انتقال جریان کوتاه مدت و ایجاد حفاظت ضد صاعقه استفاده کرد.سایر ساختارها را می توان در صورت درخواست سفارشی کرد.

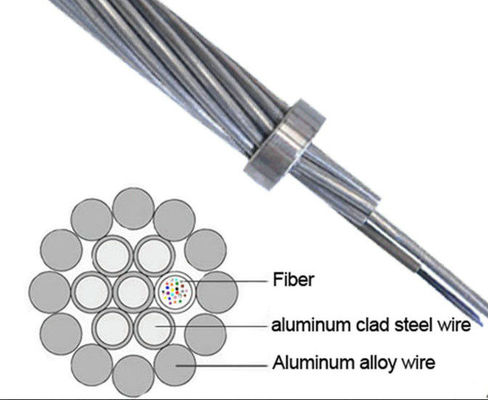

مقطع OPGW
مشخصات
• لوله های فولادی ضد زنگ که با ژل آبگریز پر شده اند ، از الیاف نوری محافظت و پشتیبانی می کنند
• عملکرد کششی خوب
• قطر کوچک ، وزن سبک ، بار اضافی کم به برج
• طول بیش از حد فیبر مناسب برای ساخت واحد نوری
• دمای حمل و نقل / ذخیره سازی: -40 ℃ تا + 65
تاریخ فنی
طبقه بندی | مواد | مقدار | |
ساخت و ساز |
فیبر نوری | G652D / G655 و غیره | 2 - 48 |
لوله محافظ | لوله فولادی ضد زنگ | 1.5 - 6 میلی متر | |
Stranded Line | سیم AS / سیم AA / Al Rod | 1.5 - 6 میلی متر | |
حداکثرقطر | 18 میلی متر | ||
حداکثرسطح مقطع | 200 میلیمتر | ||
مشخصه |
طبق استانداردهای DL / T 832 ، IEC60794-4-10 ، IEEE1138 | ||
حداکثرمقاومت کششی (RTS) (kN) | 280 | ||
حداکثرمقاومت در برابر خرد شدن (N / 100 میلی متر) | 2200 | ||
حداکثرظرفیت جریان کوتاه (40 ℃ -200 ℃) (kA2s) | 100 | ||
حداقلشعاع خم (پویا) | 20D | ||
حداقلشعاع خمش (ثابت) | 15D | ||
عملکرد محیط | نصب () | -10 تا +50 | |
حمل و نقل و بهره برداری () | -40 تا +65 |
مشخصات نوری
تضعیفی | پهنای باند | پراکندگی حالت قطبش | ||||||
@ 850nm |
@ 1300nm |
@ 1310nm |
@ 1550nm |
@ 850nm |
@ 1300nm |
فیبر فردی | مقدار پیوند طراحی (M = 20 ، Q = 0.01٪) | |
G652D | - | - | 0.35dB / کیلومتر | .20.21dB / کیلومتر | - | - | .0.20ps / km | .1.0.1ps / km |
G655 | - | - | - | .20.22dB / کیلومتر | - | - | .0.20ps / km | .1.0.1ps / km |
50 / 125μm | 3.0 dB / کیلومتر | d.0dB / کیلومتر | - | - | ≥600 مگاهرتز. کیلومتر | 001200 مگاهرتز کیلومتر | - | - |
62.5 / 125μm | 3.5dB / کیلومتر | d.0dB / کیلومتر | - | - | M200 مگاهرتز کیلومتر | ≥600 مگاهرتز. کیلومتر | - |
نوع خاص و داده های فنی
نه |
داده های تکنیکی |
||||||||
---|---|---|---|---|---|---|---|---|---|
نوع محصول |
نوع ساختار |
حداکثرفیبر |
بخش AS Wire |
قطر (میلی متر) |
وزن کابل |
مقاومت کششی را نرخ کنید (kN) |
20 ℃ DC مقاومت (Ω / کیلومتر) |
ظرفیت فعلی کوتاه مدت (40-200 ℃ kA2.s) |
|
1 |
OPGW-48B1.3-90- [112؛ 45] |
1 / 2.6 / 20AS + 4 / 2.5 / 20AS 11 / 2.8 / 20AS ، واحد نوری 2 / 2.5 |
48 | ≈90 | 13.2 | 1641 | 12112 | 98.0 ≤ | ≥45 |
2 |
OPGW-48B1.3-90- [57؛ 67] |
1 / 2.6 / 40AS + 4 / 2.5 / 40AS 11 / 2.8 / 40AS ، واحد نوری 2 / 2.5 |
48 | ≈90 | 13.2 | 7457 | ≥57 | 52/0 .5 | 67 |
3 |
OPGW-24B1.3-100- [118؛ 50] |
1 / 2.6 / 20AS + 5 / 2.5 / 20AS 11 / 2.8 / 20AS ، واحد نوری 1 / 2.5 |
24 | 100 ≈ | 13.2 | 674 | ≥118 | 93/0 ≤ | ≥50 |
4 |
OPGW-24B1.3-100- [60؛ 74] |
1 / 2.6 / 40AS + 5 / 2.5 / 40AS 11 / 2.8 / 40AS ، واحد نوری 1 / 2.5 |
24 | 100 ≈ | 13.2 | 9479 | ≥60 | .40.49 | ≥74 |
5 |
OPGW-24B1.3-110- [133؛ 63] |
1 / 2.6 / 20AS + 5 / 2.5 / 20AS 10 / 3.2 / 20AS ، واحد نوری 1 / 2.5 |
24 | 1101 پوند | 14 | 760 60 | 3133 | 0.83 ≤ | 63 پوند |
6 |
OPGW-24B1.3-110- [140؛ 68] |
1 / 2.8 / 20AS + 5 / 2.7 / 20AS 11 / 3.05 / 20AS ، واحد نوری 1 / 2.6 |
24 | 1101 پوند | 14.3 | 791 91 | 140 ≥ | 0.80 | 68 ≥ |
7 |
OPGW-24B1.3-110- [67؛ 95] |
1 / 2.9 / 20AS + 5 / 2.8 / 20AS 12 / 2.8 / AA ، واحد نوری 1 / 2.7 |
24 |
≈37 ≈74 (AA) |
14.1 | 3473 | 67 | ..40 | 95 |
8 |
OPGW-36B1.3-120- [145؛ 73] |
1 / 3.0 / 20AS + 5 / 2.9 / 20AS 12 / 2.9 / 20AS ، واحد نوری 1 / 2.8 |
36 | ≈120 | 14.6 | 820 | ≥145 | ...≤ | ≥73 |
9 |
OPGW-36B1.3-120- [95؛ 98] |
1 / 3.0 / 30AS + 5 / 2.9 / 30AS 12 / 2.9 / 30AS ، واحد نوری 1 / 2.8 |
36 | ≈120 | 14.6 | 700 پوند | 95 | 55.5 پوند | 98 |
10 |
OPGW-36B1.3-120- [74؛ 110] |
1 / 3.0 / 40AS + 5 / 2.9 / 40AS 12 / 2.9 / 40AS ، واحد نوری 1 / 2.8 |
36 | ≈120 | 14.6 | 82582 | ≥74 | 0.42 .4 | 1101 پوند |
11 |
OPGW-72B1.3-120- [147؛ 76] |
1 / 3.2 / 20AS + 4 / 3.0 / 20AS 12 / 3.0 / 20AS ، واحد نوری 2 / 2.9 |
72 | ≈120 | 15.2 | 32832 | 147 | .... | 76 ≥ |
12 |
OPGW-72B1.3-120-2 [96؛ 101] |
1 / 3.2 / 30AS + 4 / 3.0 / 30AS 12 / 3.0 / 30AS ، واحد نوری 2 / 2.9 |
72 | ≈120 | 15.2 | 711 | ≥96 | 53/0 .5 | 1101 |
13 |
OPGW-72B1.3-120- [74؛ 114] |
1 / 3.2 / 40AS + 4 / 3.0 / 40AS 12 / 3.0 / 40AS ، واحد نوری 2 / 2.9 |
72 | ≈120 | 15.2 | 91591 | ≥74 | ..40 | ≥114 |
14 |
OPGW-36B1.3-130- [155؛ 85] |
1 / 3.2 / 20AS + 5 / 3.0 / 20AS 12 / 3.0 / 20AS ، واحد نوری 1 / 2.9 |
36 | 130 ≈ | 15.2 | 9879 | 5155 | 0.72 ≤ | 85 |
15 |
OPGW-36B1.3-130- [102؛ 114] |
1 / 3.2 / 30AS + 5 / 3.0 / 30AS 12 / 3.0 / 30AS ، واحد نوری 1 / 2.9 |
36 | 130 ≈ | 15.2 | 751 | 2102 | 0.50 پوند | ≥114 |
16 |
OPGW-36B1.3-130- [79؛ 137] |
1 / 3.2 / 40AS + 5 / 3.0 / 40AS 12 / 3.0 / 40AS ، واحد نوری 1 / 2.9 |
36 | 130 ≈ | 15.2 | 24624 | ≥79 | ..40 | 7137 |
17 |
OPGW-36B1.3-140- [175؛ 100] |
1 / 3.3 / 20AS + 5 / 3.2 / 20AS 12 / 3.2 / 20AS ، واحد نوری 1 / 3.1 |
36 | 140 ≈ | 16.1 | 5995 | 5175 | 0.65 ≤ | 100 ≥ |
18 |
OPGW-36B1.3-140- [115؛ 140] |
1 / 3.3 / 30AS + 5 / 3.2 / 30AS 12 / 3.2 / 30AS ، واحد نوری 1 / 3.1 |
36 | 140 ≈ | 16.1 | 850 پوند | ≥115 | 0.45 | 140 ≥ |
19 |
OPGW-36B1.3-145- [86؛ 170] |
1 / 3.3 / 20AS + 5 / 3.2 / 20AS 12 / 3.2 / AA ، واحد نوری 1 / 3.1 |
36 |
≈49 ≈96 (AA) |
16.1 | 11611 | ≥86 | 31.0 ≤ | ≥170 |
20 |
OPGW-48B1.3-150- [182؛ 123] |
1 / 3.4 / 20AS + 5 / 3.3 / 20AS 12 / 3.3 / 20AS ، واحد نوری 1 / 3.2 |
48 | ≈150 | 16.6 | 551055 | 2182 | 0.60 ≤ | 3123 |
21 |
OPGW-48B1.3-150- [122؛ 165] |
1 / 3.4 / 30AS + 5 / 3.3 / 30AS 12 / 3.3 / 30AS ، واحد نوری 1 / 3.2 |
48 | ≈150 | 16.6 | 1901 | ≥122 | 0.42 .4 | 165 ≥ |
22 |
OPGW-48B1.3-150- [95؛ 195] |
1 / 3.4 / 40AS + 5 / 3.3 / 40AS 12 / 3.3 / 40AS ، واحد نوری 1 / 3.2 |
48 | ≈150 | 16.6 | 47≤47 | 95 | 0.33 ≤ | ≥195 |
23 |
OPGW-72B1.3-150- [172؛ 110] |
1 / 3.4 / 20AS + 4 / 3.3 / 20AS 12 / 3.3 / 20AS ، واحد نوری 2 / 3.2 |
72 | ≈150 | 16.6 | 8998 | ≥172 | 64.0 ≤ | 1101 پوند |
24 |
OPGW-72B1.3-150- [116؛ 147] |
1 / 3.4 / 30AS + 4 / 3.3 / 30AS 12 / 3.3 / 30AS ، واحد نوری 2 / 3.2 |
72 | ≈150 | 16.6 | 853 | 6116 | 0.45 | 147 |
25 |
OPGW-48B1.3-170- [198؛ 150] |
1 / 3.6 / 20AS + 5 / 3.5 / 20AS 12 / 3.5 / 20AS ، واحد نوری 1 / 3.4 |
48 | ≈170 | 17.6 | 901190 | ≥198 | 54.5 پوند | ≥150 |
26 |
OPGW-72B1.3-170- [199؛ 156] |
1 / 3.8 / 20AS + 4 / 3.6 / 20AS 12 / 3.6 / 20AS ، واحد نوری 2 / 3.5 |
72 | ≈170 | 18.2 | 871187 | ≥199 | 54.5 پوند | 6156 |
27 |
OPGW-48B1.3-180- [252؛ 125] |
1 / 3.8 / 14AS + 5 / 3.6 / 14AS 12 / 3.6 / 14AS ، واحد نوری 1 / 3.5 |
48 | 180 ≈ | 18.2 | 721372 | 2252 | 0.72 ≤ | 5125 |
28 |
OPGW-48B1.3-180- [211؛ 175] |
1 / 3.8 / 20AS + 5 / 3.6 / 20AS 12 / 3.6 / 20AS ، واحد نوری 1 / 3.5 |
48 | 180 ≈ | 18.2 | 551255 | 11211 | 0.50 پوند | 5175 |
29 |
OPGW-48B1.3-180- [147؛ 234] |
1 / 3.8 / 30AS + 5 / 3.6 / 30AS 12 / 3.6 / 30AS ، واحد نوری 1 / 3.5 |
48 | 180 ≈ | 18.2 | 1071 ≤ | 147 | 0.35 ≤ | 34234 |
30 |
OPGW-48B1.3-180- [113،262] |
1 / 3.8 / 40AS + 5 / 3.6 / 40AS 12 / 3.6 / 40AS ، واحد نوری 1 / 3.5 |
48 | 180 ≈ | 18.2 | 8888 | 3113 | 28.0 ≤ | ≥262 |
31 |
OPGW-48B1.3-235- [268 ؛ 243.4] |
1 / 2.7 / 20AS + 4 / 2.5 / 20AS 12 / 2.5 / 20AS + 13 / 3.8 / 20AS ، واحد نوری 1 / 3.5 |
48 |
235 پوند |
20.3 |
941594 |
≥268 |
0.38 ≤ |
243.4 ≥ |
انواع دیگر نوری و تعداد سیم های رشته ای در صورت درخواست در دسترس هستند.
مشخصات آزمون
مورد |
روش آزمون |
الزامات |
---|---|---|
تنش |
IEC 60794-1-2-E1 بار: با توجه به ساختار کابل طول نمونه: کمتر از 10 متر ، طول پیوند کمتر از 100 متر مدت زمان: 1 دقیقه |
40٪ RTS بدون فشار اضافی (0.01٪) ، بدون میرایی اضافی (0.03dB). 60 R RTS fi فشار سویه ≤ 0.25، ، میرایی اضافی ≤0.05dB (بدون میرایی اضافی بعد از آزمون). |
خرد کردن |
IEC 60794-1-2-E3 بار: طبق جدول فوق ، سه امتیاز مدت زمان: 10 دقیقه |
میرایی اضافی در 1550nm -0.05dB / fi bre ؛آسیبی به عناصر وارد نشود |
نفوذ آب |
IEC 60794-1-2-F5B زمان: 1 ساعت طول نمونه: 0.5 متر ارتفاع آب: 1 متر |
بدون نشت آب |
دوچرخه سواری دما |
IEC 60794-1-2-F1 طول نمونه: کمتر از 500 متر است دامنه دما: -40 ℃ تا + 65 چرخه: 2 تست زمان دوچرخه سواری دما: 12 ساعت |
تغییر ضریب میرایی باید در دمای 1550nm کمتر از 0.1dB / km باشد. |
بسته بندی و حمل و نقل
• طبل کابل استاندارد
• طول استاندارد حلقه: 2/3 کیلومتر در حلقه ، طول دیگر نیز موجود است
OPGW باید کاملاً محکم و یکنواخت روی یک حلقه آهن چوبی قوی که مطابق با ANSI / AA 53-1981 یا مساوی است ، پیچیده شود.پیچ و مهره باید با تخته های چوبی چوب محکم باشد تا از آسیب رسیدن OPGW در حمل و نقل ، حمل و نقل ، ذخیره سازی و رشته های عادی جلوگیری کند.
با توجه به طول کابل ، حلقه نوع مختلف (D ، d ، b ، w1 ، w2) را برای بارگذاری کابل انتخاب می کنیم.
