Central AL-Covered Stainless Steel Tube OPGW Fiber Optic Cable

اکنون تماس بگیرید

کابل فیبر نوری OPGW لوله فولادی ضد زنگ با پوشش AL

مقدار حداقل تعداد سفارش :	1 کیلومتر	جزئیات بسته بندی :	حلقه تخته سه لا / سفارشی
زمان تحویل :	5-8 روز کار	شرایط پرداخت :	L / C ، T / T ، Western Union
قابلیت ارائه :	4500 کیلومتر در ماه

محل منبع:	گوانگژو ، چین	نام تجاری:	JQ/OEM
گواهی:	ISO9001 ROHS CE-EMC FCC SDOC	شماره مدل:	OPGW

اطلاعات تکمیلی
نوع فیبر:	حالت تک / چند حالت	ژاکت:	آلومینیوم
نام محصول:	کابل فیبر نوری در فضای باز	طول:	2 کیلومتر یا طول سفارشی
ساختار:	لوله گشاد	فیبر:	4-288
دمای کارکرد:	-40 ~ +60 C	نصب و راه اندازی:	هوایی
رنگ فیبر:	آبی ، نارنجی ، قهوه ای ، آبی ، خاکستری	مدل:	OPGW
طرح:	لوله فولادی ضد زنگ تحت پوشش AL OPGW
برجسته کردن:	کابل فیبر نوری لوله OPGW لوله فولادی ضد زنگ , کابل فیبر نوری لوله OPGW سیمی , سیم زمینی سربار لوله فولاد ضد زنگ

توضیحات محصول

الیاف نوری کامپوزیت سیم زمینی سربار OPGW-36B1-105 ITU-T G.652

سیم زمینی سربار کامپوزیت فیبر نوری (OPGW) یک سیم زمینی هوایی حاوی فیبر نوری است.این توابع چندگانه مانند سیم زمین سربار و ارتباطات نوری دارد.عمدتا برای خطوط ارتباطی 110 کیلو ولت ، 220 کیلو ولت ، 500 کیلو ولت ، 750 کیلوولت و سیستم انتقال ولتاژ بالا سربار جدید استفاده می شود.همچنین می توان از آن برای جایگزینی خطوط زمینی موجود در سیستم انتقال ولتاژ بالای هوای قدیمی ، افزودن خط ارتباطی نوری ، انتقال جریان کوتاه مدت و ایجاد حفاظت ضد صاعقه استفاده کرد.سایر ساختارها را می توان در صورت درخواست سفارشی کرد.

مشخصات نوری

مشخصات نوری ، هندسی ، مکانیکی و محیطی فیبر نوری ITU-T G.652 باید مطابق با جدول زیر باشد:

مشخصات				مقادیر مشخص شده	واحدها
مشخصات نوری
قطر میدان حالت		در 1310nm		9.2 ± 0.4	میکرون
		در 1550nm		10.4 ± 0.5	میلی متر
ضریب میرایی		در 1310nm		0.35 ≤	دسی بل / کیلومتر
		در 1550nm		22/2	دسی بل / کیلومتر
میرایی غیر یکنواختی				05.05	دسی بل
طول موج پراکندگی صفر (λ0)				1300 ～ 1324	نانومتر
حداکثر شیب پراکندگی صفر (S0max)				.0.0.092	ps / (nm2 · کیلومتر)
ضریب پراکندگی حالت قطبش (PMD)				≤.0.2
طول موج قطع (λcc)				601260	نانومتر
ضریب پراکندگی		1388 ～ 1288 نانومتر		3.5 پوند	ps / (nm · کیلومتر)
		1550 نانومتر		18 ≤	ps / (nm · کیلومتر)
شاخص شکست گروه موثر (نف)			در 1310nm	1.466	-
			در 1550nm	1.467	-
مشخصه هندسی
قطر روکش				125.0 ± 1.0	میکرون
غیر مدور بودن روکش				1.0 ≤	٪
قطر پوشش				245.0 ± 10.0	میکرون
خطای متمرکز بر روکش کاری				12.0 ≤	میکرون
پوشش غیر دایره ای بودن				6.0 پوند	٪
خطای متمرکز بر روکش هسته ای				0.8	میکرون
مشخصه مکانیکی
فر کردن				≥4	متر
استرس اثبات				69/0 ≥	GPa
نیروی نوار پوشش	مقدار متوسط			1.0-5.0	N
	ارزش اوج			1.3-8.9	N
از دست دادن خم شدن ماکرو	Ф60 میلی متر ، 100 دایره ، در 1550 نانومتر			05.05	دسی بل
	Ф32 میلی متر ، 1 دایره ، در 1550 نانومتر			05.05	دسی بل

شناسایی رنگ فیبر و لوله سست

فیبرهای جداگانه و لوله های شل باید مطابق با استاندارد TIA / EIA-598-A و کد رنگ به شرح زیر باشد.

رنگهای الیافی

لوله فولادی 1 (شماره 1-24 الیاف)

رنگهای الیافی

نه	1	2	3	4	5	6	7	8	9	10	11	12
رنگ	آبی	نارنجی	سبز	رنگ قهوه ای	خاکستری	سفید	قرمز	طبیعت	زرد	بنفشه	رنگ صورتی	آبزیان

یک ردیاب سیاه (زمین 100 میلی متر)

نارنجی

رنگ قهوه ای

خاکستری

طبیعت

بنفشه

رنگ صورتی

آبزیان

لوله فولادی 2 (شماره 25-36 الیاف)

نه	25	26	27	28	29	30	31	32	33	34	35	36
رنگ	آبی	نارنجی	سبز	رنگ قهوه ای	خاکستری	سفید	قرمز	طبیعت	زرد	بنفشه	رنگ صورتی	آبزیان

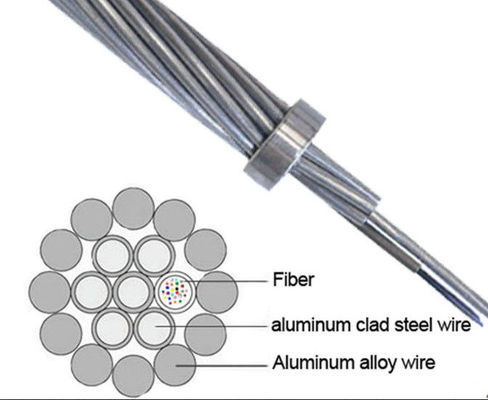

مقطع OPGW

کابل فیبر نوری OPGW لوله فولادی ضد زنگ با پوشش AL 1

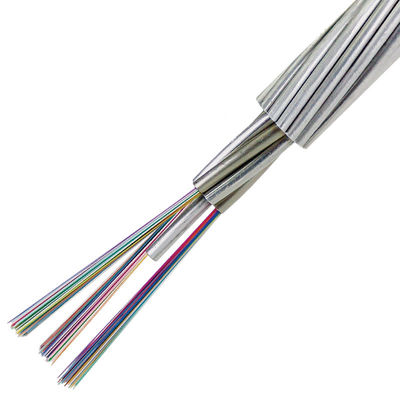

کابل فیبر نوری OPGW لوله فولادی ضد زنگ با پوشش AL 2

مشخصات

• لوله های فولادی ضد زنگ که با ژل آبگریز پر شده اند از الیاف نوری محافظت و پشتیبانی می کنند

• عملکرد کششی خوب

• قطر کوچک ، وزن سبک ، بار اضافی کم به برج

• طول بیش از حد فیبر مناسب برای ساخت واحد نوری

• دمای حمل و نقل / ذخیره سازی: -40 ℃ تا + 65

مشخصات OPGW

موارد			داده های تکنیکی
گیر افتاده			هسته ، لایه 1 لایه 2
مسیر رشته			لایه بیرونی دست راست است
قطر کابل (اسمی)			14.0 میلی متر
وزن کابل (تقریباً)			688.3 کیلوگرم در کیلومتر
مقطع پشتیبانی		AS Wire	104.7 میلی متر مربع
مقاومت کششی دارای رتبه (RTS)			111.6kN
مدول الاستیسیته (مدول E)			149.5N / mm2
ضریب افزایش حرارتی			13.4 × 10-6 / K
حداکثر استرس کاری (40٪ RTS)			44.64kN
استرس روزمره (EDS) (16 ~ 25٪ RTS)			17.86 ~ 27.9kN
مقاومت DC در 20			0.667ohm / km
جریان کوتاه مدت (1 ثانیه ، 20 ℃ ～ 200)			8.77kA
ظرفیت جریان کوتاه مدت (I2t)			77.0kA²s
حداقل شعاع خمش	نصب و راه اندازی		30 برابر قطر کابل
	عمل		15 برابر قطر کابل
محدوده دما	نصب و راه اندازی		-20 ℃ ～ + 60
	ذخیره سازی و حمل و نقل		-40 ℃ ～ + 70
	عمل		-40 ℃ ～ + 70

	تضعیفی				پهنای باند		پراکندگی حالت قطبش
	@ 850nm	@ 1300nm	@ 1310nm	@ 1550nm	@ 850nm	@ 1300nm	فیبر فردی	مقدار پیوند طراحی (M = 20 ، Q = 0.01٪)
G652D	-	-	0.35dB / کیلومتر	.20.21dB / کیلومتر	-	-	.0.20ps / km	.1.0.1ps / km
G655	-	-	-	.20.22dB / کیلومتر	-	-	.0.20ps / km	.1.0.1ps / km
50 / 125μm	3.0 dB / کیلومتر	d.0dB / کیلومتر	-	-	≥600 مگاهرتز. کیلومتر	001200 مگاهرتز کیلومتر	-	-
62.5 / 125μm	3.5dB / کیلومتر	d.0dB / کیلومتر	-	-	M200 مگاهرتز کیلومتر	≥600 مگاهرتز. کیلومتر	-	-

بسته بندی و حمل و نقل

• طبل کابل استاندارد

• طول استاندارد حلقه: 2/3 کیلومتر در حلقه ، طول دیگر نیز موجود است

OPGW باید کاملاً محکم و یکنواخت روی یک حلقه آهن چوبی قوی که مطابق با ANSI / AA 53-1981 یا مساوی است ، پیچیده شود.پیچ و مهره باید با تخته های چوبی چوب محکم باشد تا از آسیب رسیدن OPGW در حمل و نقل ، حمل و نقل ، ذخیره سازی و رشته های عادی جلوگیری کند.

کابل فیبر نوری OPGW لوله فولادی ضد زنگ با پوشش AL 3

با توجه به طول کابل ، حلقه نوع مختلف (D ، d ، b ، w1 ، w2) را برای بارگذاری کابل انتخاب می کنیم.

از نظر زیست محیطی

مطابقت کامل با سیستم های ISO14001 ، RoHS و OHSAS18001

توصیه های نصب

روش نصب:

توصیه می شود که IEEE Std 524-1992 و شرکت ما از روشهایی برای نصب OPGW استفاده کنند.

سالات متداول

1. آیا شما شرکت یا سازنده تجارت هستید؟

ما تولید کننده با 10 سال تجربه هستیم ، ما در تحقیق ، توسعه و تولید تخصص داریم

برای کابل فیبر نوری ، کابل افتادن و کابل مسیر ect.کارخانه ما در شهر گوانگژو است ، به ما خوش آمدید!

2. در مورد کیفیت؟

ما قبل از آزمایش هر الیاف ، پس از پایان تولید ، تحویل خواهیم داد.

پس از تأیید قیمت ، برای بررسی کیفیت ما می توانید به نمونه های رایگان نیاز داشته باشید.

3. آیا می توانید سفارش کوچک را بپذیرید؟

بله ، سفارش کوچک موجود استما از پروژه جدید مشتریان خود پشتیبانی می کنیم ، زیرا می دانیم تجارت همیشه از سفارشات کوچک است.

4. زمان تحویل شما چیست؟

معمولاً حدود 3-7 روز روز کاری ، این عمدتا به مقدار سفارش بستگی دارد.

اما لطفا اطمینان حاصل کنید که کالاهای شما را پس از پرداخت شما ترتیب می دهیم.

5. آیا می توانید خدمات نصب شده را بپذیرید؟

بله ، ما از خدمات نصب شده استقبال می کنیم.ما می توانیم آرم شما را بر روی محصول چاپ کنیم.هر ایده ای از شما موجود است
