عنوان محصول
قیمت مستقیم کارخانه: کابل فیبر نوری ADSS تک حالت با نخ آرامید
کابل ADSS چيست؟
کابل ADSS (All-Dielectric Self-Supporting) یک کابل فیبر نوری غیر فلزی است که برای نصب هوایی در قطب های برق و خطوط برق طراحی شده است. با ساختار دی الکتریک آن،می تواند به طور ایمن در محیط های ولتاژ بالا مستقر شود و در عین حال بدون نیاز به سیم های پیام رسان، پشتیبانی قابل اعتماد از خود را فراهم کند.این یک جایگزین مقرون به صرفه برای کابل های OPGW و OPAC است.
ساختار و طراحی

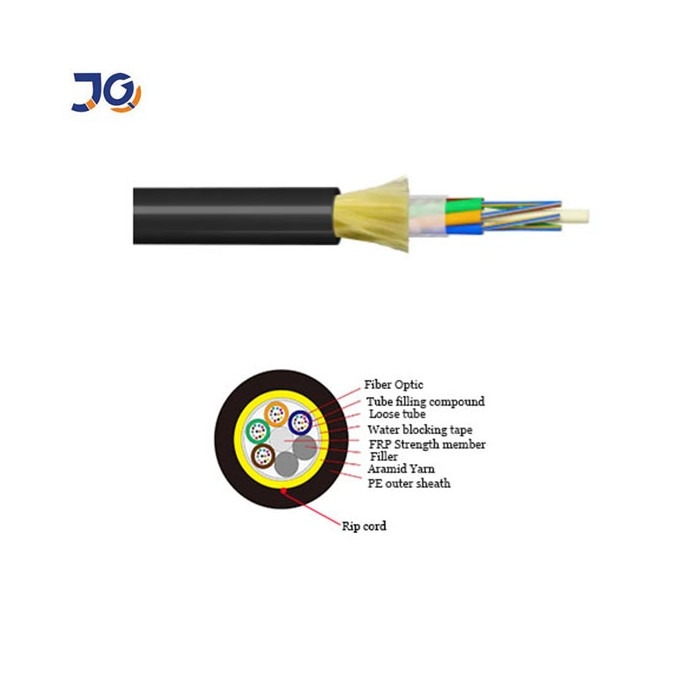

این کابل از یک طراحی لوله گشاده با فیبرهای محافظت شده در ژل مسدود کننده آب استفاده می کند. یک عضو مقاومت FRP مرکزی ثبات را تضمین می کند ، در حالی که لایه های رشته آریام مقاومت کششی بالایی را فراهم می کنند.پوشش بیرونی در مواد PE یا AT موجود است، بسته به الزامات ولتاژ.
ویژگی های کلیدی
-
غیر فلزی:امن برای نصب خط زنده بدون خطر رسانایی
-
نصب آسان:طراحی خودپذیر نیاز به سیم های پشتیبانی اضافی را از بین می برد.
-
قدرت بالا:تقویت نخ آرامید باعث مقاومت عالی در برابر کشش و آب و هوا می شود.
-
عملکرد پایدار:مقاومت در برابر فشار مکانیکی و تغییرات دمایی
-
قابل تنظیم:پیکربندی متناسب با طول و کاربرد های مختلف.
درخواست ها
-
پوشش PE:برای خطوط برق زیر 110kV مناسب است
-
در شات:برای خطوط برق ≥110kV که حفاظت ضد ردیابی را ارائه می دهند.
-
طول کشش و محتوای نخ را می توان برای نیازهای پروژه سفارشی کرد.
استانداردها
تولید شده مطابق با استانداردهای IEEE P1222 و IEC 60794-1.
ساختار و مشخصات فنی
1.جاکت تک نفره ADSS
| تعداد فیبر |
ساختار |
فیبر در هر لوله |
قطر لوله از دست رفته
(MM)
|
قطر FRP/pad (ملی متر) |
ضخامت ژاکت بیرونی ((ملی متر) |
مرجع خارجی
قطر
(ملی متر) |
وزن
(kg/km) |
| ژاکت PE |
جاکت |
| 4 |
1+5 |
4 |
1.9 |
2.۰/۲0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 6 |
1+5 |
6 |
1.9 |
2.۰/۲0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 8 |
1+5 |
4 |
1.9 |
2.۰/۲0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 12 |
1+5 |
6 |
1.9 |
2.۰/۲0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.۰/۲0 |
1.7±0.1 |
9.8 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.۰/۲0 |
1.7±0.1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.۰/۲0 |
1.7±0.1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.۰/۳4 |
1.7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.۰/۷2 |
1.7±0.1 |
15.2 |
176 |
189 |
نکات: تمام مشخصات در جدول بالا داده های تقریبی است، برای جزئیات بیشتر مشخصات،
لطفا با فروشنده هامون تماس بگيرين
2جاکت دو نفره ADSS
| تعداد فیبر |
ساختار |
فیبر در هر لوله |
قطر لوله از دست رفته
(MM)
|
قطر FRP/pad (ملی متر) |
ضخامت ژاکت بیرونی ((ملی متر) |
مرجع خارجی
قطر
(ملی متر) |
وزن
(kg/km) |
| ژاکت PE |
جاکت |
| 4 |
1+5 |
4 |
1.9 |
2.۰/۲0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.۰/۲0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.۰/۲0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.۰/۲0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.۰/۲0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.۰/۲0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.۰/۲0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.۰/۳4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.۰/۷2 |
1.7±0.1 |
16.5 |
212 |
228 |
نکات: تمام مشخصات در جدول بالا داده های تقریبی است، برای جزئیات بیشتر مشخصات،
لطفا با فروشنده هامون تماس بگيرين
|
نوع فیبر
|
کاهش
(+20°C)
|
پهنای باند
|
طول موج قطع کابل نوری
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| جی652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260nm |
| جی655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
≤1450nm |
| 50/125μm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62.5/125μm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|
جزئیات نمایش عکس

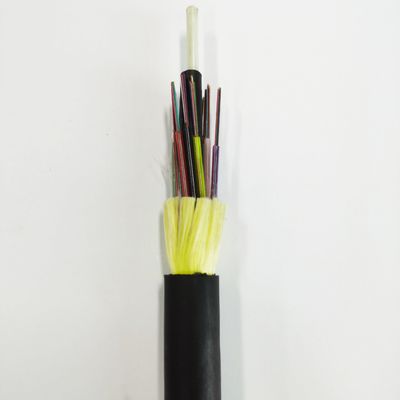

کابل فیبر ADSS با یک جاکت
کابل فیبر نوری ADSS دو جاکت
بسته بندی:
سوالات عمومی
شما توليد کننده يا شرکت تجاري هستيد؟
ما یک تولید کننده حرفه ای با 10+ سال تجربه در کابل های فیبر نوری، کابل های قطره،فابريک ما در گوانگژوست و از شما استقبال مي کنيم
چگونه کیفیت محصول را تضمین می کنید؟
کیفیت اولویت ماست. هر فیبر قبل از ارسال آزمایش و بازرسی نهایی را انجام می دهد. پس از تایید قیمت، می توانیم نمونه های رایگان را برای بررسی کیفیت ارائه دهیم.
ميتونم يه سفارش کوچيک بدم؟
آره، ما از سفارشات کوچيک و آزمايشي حمايت ميکنيم مخصوصا براي پروژه هاي جديد
زمان آماده سازی شما چقدر است؟
معمولاً 3 تا 7 روز کاری، بسته به مقدار سفارش. ما پس از پرداخت، ارسال سریع را تضمین می کنیم.
شما خدمات OEM را ارائه می دهید؟
بله، ما میتونیم لوگو شما رو اضافه کنیم و محصولات رو مطابق با نیاز شما سفارشی کنیم
مواد شما گواهینامه دارند؟
بله، ما از تامین کنندگان دارای گواهینامه های ISO9001 و RoHS برای تضمین کیفیت قابل اعتماد تامین می کنیم.
