کابل فیبر نوری ADSS با یک ژاکت
ویژگی های کلیدی
• تمام سازه های دی الکتریک مناسب برای نصب بالا ولتاژ هوا
• تقویت نخ آرامید باعث مقاومت کششی بالا و قابلیت کشش طولانی می شود
• طراحی لوله پر شده از ژل، مانع قوی آب و حفاظت از فیبر را تضمین می کند
• پوشش مقاوم در برابر اشعه ماوراء بنفش و ضد آب و هوا برای دوام در فضای باز
• عملکرد سیگنال با کاهش کم پایدار برای انتقال طولانی
• ساختار سبک باعث می شود نصب سریع و مقرون به صرفه
درخواست ها
• شبکه های ارتباطی خطوط انتقال برق
• گسترش ستون فقرات مخابرات و پهنای باند روستایی
• سیستم های نظارت بر شبکه های هوشمند و خدمات عمومی
• نصب هوایی بر روی ستون ها و برج ها
• پروژه های شبکه های فیبر در فضای باز

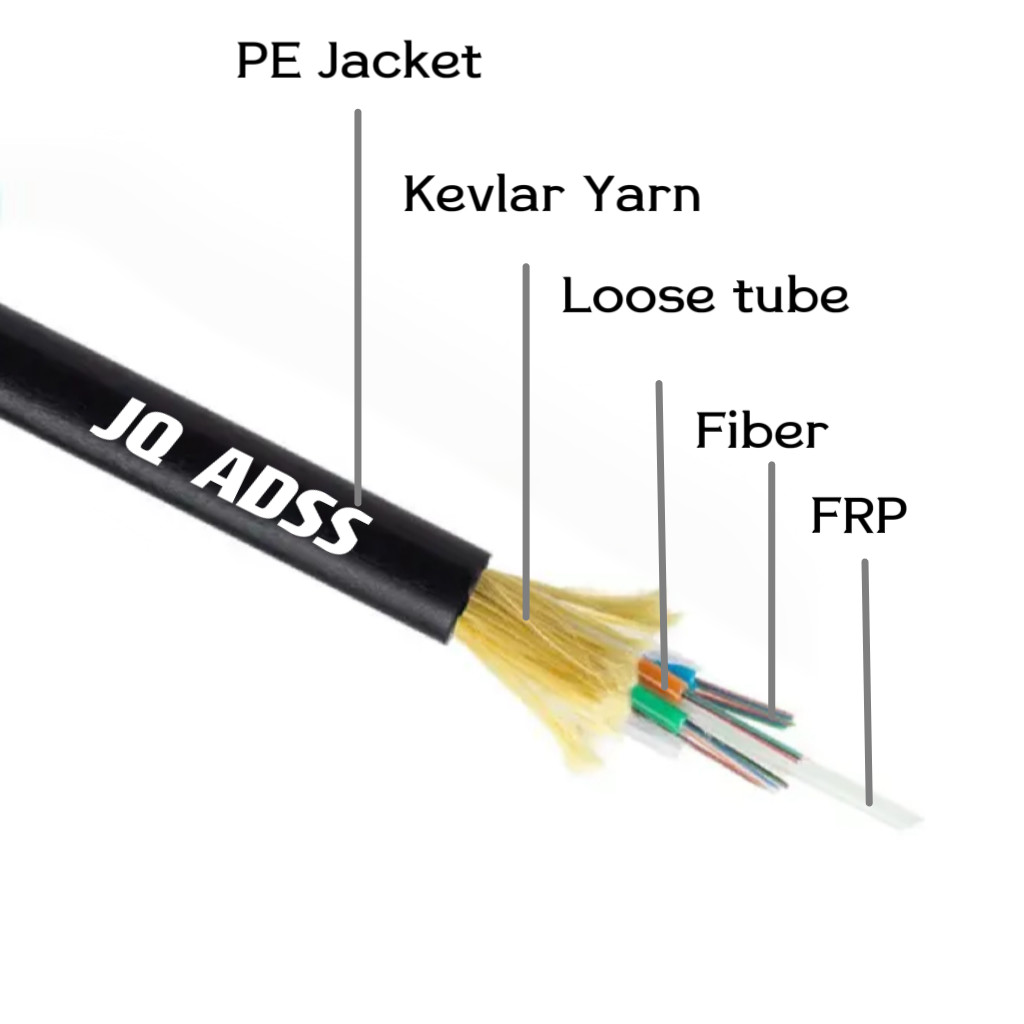

ساختار و مشخصات فنی
1.جاکت تک نفره ADSS
| تعداد فیبر | ساختار | فیبر در هر لوله |
قطر لوله از دست رفته (MM) |
قطر FRP/pad (ملی متر) | ضخامت ژاکت بیرونی ((ملی متر) | مرجع خارجی قطر (ملی متر) |
وزن (kg/km) |
|
| ژاکت PE | جاکت | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.۰/۲0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.۰/۲0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 2.۰/۲0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.۰/۲0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.۰/۲0 | 1.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.۰/۲0 | 1.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.۰/۲0 | 1.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.۰/۳4 | 1.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.۰/۷2 | 1.7±0.1 | 15.2 | 176 | 189 |
نکات: تمام مشخصات در جدول بالا داده های تقریبی است، برای جزئیات بیشتر مشخصات،
لطفا با فروشنده هامون تماس بگيرين
2جاکت دو نفره ADSS
| تعداد فیبر | ساختار | فیبر در هر لوله |
قطر لوله از دست رفته (MM) |
قطر FRP/pad (ملی متر) | ضخامت ژاکت بیرونی ((ملی متر) | مرجع خارجی قطر (ملی متر) |
وزن (kg/km) |
|
| ژاکت PE | جاکت | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.۰/۲0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.۰/۲0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.۰/۲0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.۰/۲0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.۰/۲0 | 1.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.۰/۲0 | 1.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.۰/۲0 | 1.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.۰/۳4 | 1.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.۰/۷2 | 1.7±0.1 | 16.5 | 212 | 228 |
نکات: تمام مشخصات در جدول بالا داده های تقریبی است، برای جزئیات بیشتر مشخصات،
لطفا با فروشنده هامون تماس بگيرين
|
نوع فیبر |
کاهش (+20°C) |
پهنای باند |
طول موج قطع کابل نوری |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| جی652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| جی655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125μm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125μm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
جزئیات نمایش عکس
![]()

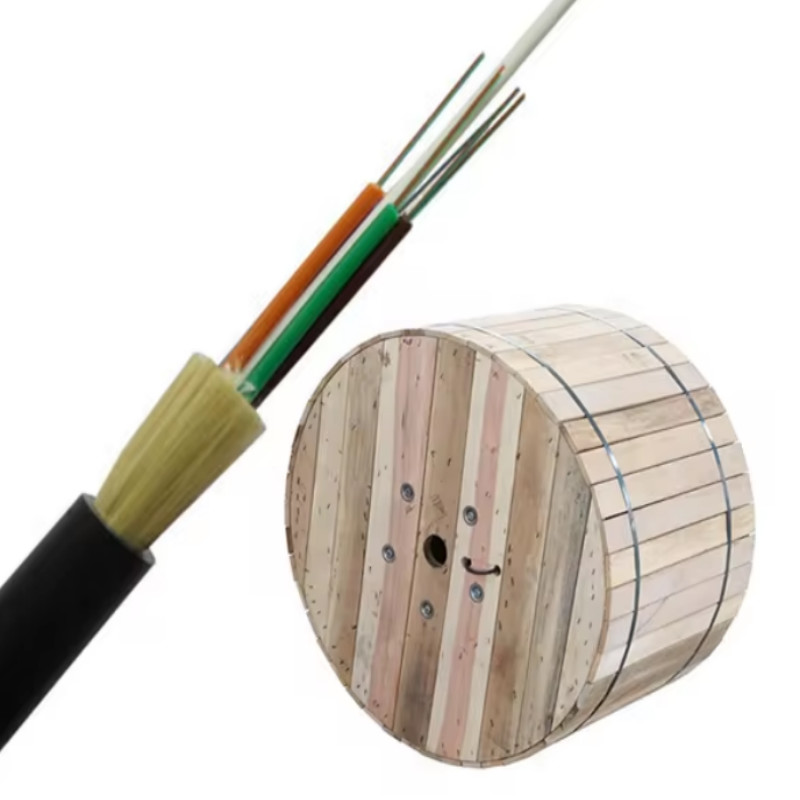

کابل فیبر ADSS با یک جاکت
![]()

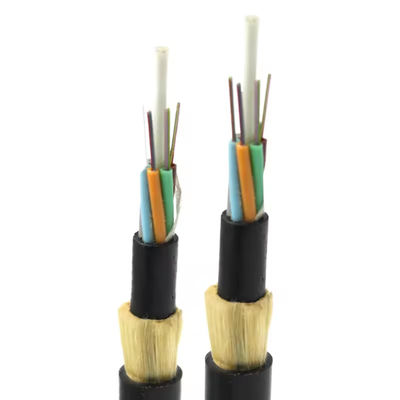

کابل فیبر نوری ADSS دو جاکت
![]()

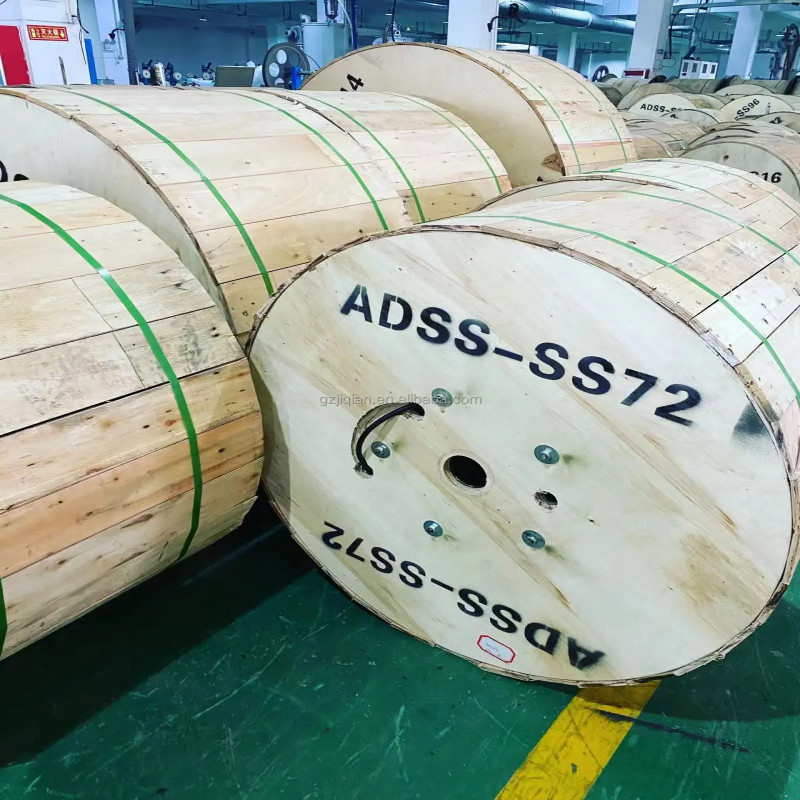

بسته بندی:
![]()
