کابل فیبر نوری هوایی ADSS تک ژاکت تک حالت

Minimum Order Quantity : 10km Packaging Details : Wooden drum or Iron drum
Delivery Time : about 10 days Payment Terms : T/T, Western Union,Alipay, MoneyGram, L/C
Supply Ability : 21500KM per month
Place of Origin: Guangdong China نام تجاری: JQ or OEM/Customize
گواهی: ISO9001 CE ROHS Rohs FCC Model Number: ADSS-4C/12FC/24C/48C/96C/144C

اطلاعات تکمیلی

Application: Outdoor aerial installation fiber counts: 4-144cores
span: 100m /200 m /300m or Customized fiber brand: YOFC/FiberHome/Corning
service: sample strength number: FRP, Kevlar Aramid Yarn
structure: Stranded Loose Tube jacket color: Black yellow bule or Customized
Operating temperature: -40℃ to +75℃ Fiber type: G652D, OM1, G655, OM4, OM5
Test Standards: IEC60794-1 Factory: Yes
Fiber Color Code: Blue, Orange, Green, Brown, Gray, White, Red, Black, Yellow, Violet, Pink, Aqua Tensile Strength: 1000N
Cable Length: 1000m Out Sheath: LSZH, PE, HDPE, MDPE
Loose Tube Material: PBT Outer Sheath Color: Black
Keyword: Mini ADSS Water Blocking Tape: Yes
Stranded Wire: steel wire Color: Black
Armoured: Yes Tight Buffer: 0.9mm
برجسته کردن:

کابل فیبر نوری هوایی ADSS,کابل نوری تک حالت با رشته آریامید,کابل فیبر ADSS با یک ژاکت

,

single mode optical cable with aramid yarn

,

single jacket ADSS fiber cable

توضیحات محصول

عنوان محصول



قیمت کارخانه: کابل فیبر نوری ADSS تک حالت با قدرت نخ آرامید




کابل ADSS چيست؟



کابل فیبر نوری ADSS (All-Dielectric Self-Supporting) یک کابل تخصصی است که برای نصب هوا در خطوط برق خدمات عمومی طراحی شده است. این کاملاً غیر فلزی است، که اجازه می دهد آن را بدون خطر هدایت در محیط های ولتاژ بالا نصب کند. ساخت کابل پشتیبانی قوی خود را بین سازه ها فراهم می کند و آن را به یک جایگزین کارآمد و مقرون به صرفه برای کابل های OPGW و OPAC تبدیل می کند.



ساختار و طراحی



کابل ADSS ما دارای یک طرح هسته ای فشرده و فشرده است.فیبرهای نوری در لوله های گشاده ساخته شده از پلاستیک با ماژول بالا قرار دارند و با یک ترکیب مقاوم در برابر آب برای جلوگیری از ورود رطوبت پر شده اند.یک عضو مرکز مقاومت از پلاستیک تقویت شده با فیبر غیر فلزی (FRP) ثبات هسته را فراهم می کند.مقاومت کششی استثنایی کابل با احاطه هسته با نخ آریام حاصل می شود و با یک پوشش PE یا AT پایانی است.



ویژگی های کلیدی



  • غیر رسانا:بدون قطعات فلزی ساخته شده، نصب امن در زیرساخت های برق زنده را تضمین می کند.


  • نصب مقرون به صرفه:به عنوان یک کابل خودپذیر، نصب را ساده می کند و نیاز به سیم پیام رسان جداگانه را کاهش می دهد.

  • قدرت مکانیکی عالی:طراحی شده برای تحمل بار های خارجی، ارائه عملکرد کشش بالا و مقاومت در برابر شرایط آب و هوایی شدید.

  • عملکرد بهینه شده:تقویت نخ آریام هم قدرت کشش و هم ثبات دمایی را افزایش می دهد.

  • قابل تنظیم:طرح های ما می تواند متناسب با نیازهای خاص و درخواست های خاص باشد.



درخواست ها



انتخاب پوشش بیرونی توسط ولتاژ خط برق تعیین می شود:

  • پوشش PE (پولی اتیلن):برای خطوط برق فوقانی زیر 110kV توصیه می شود

  • پوشش AT (ضد ردیابی):طراحی شده برای خطوط برق برابر یا بالاتر از 110kV برای جلوگیری از آسیب ناشی از ردیابی الکتریکی.

مقدار نخ آریامید و فرآیند رشته بندی به طور خاص برای پاسخگویی به خواسته های طول های مختلف طراحی شده است.



انطباق با استانداردها



کابل های ADSS ما با بالاترین استانداردهای صنعت ساخته شده اند، مطابق با هر دوIEEE P 1222وIEC 60794-1.





ساختار و مشخصات فنی



1.جاکت تک نفره ADSS

تعداد فیبر ساختار فیبر در هر لوله

قطر لوله از دست رفته

(MM)

قطر FRP/pad (ملی متر) ضخامت ژاکت بیرونی ((ملی متر) مرجع خارجی
قطر
(ملی متر)
وزن
(kg/km)
ژاکت PE جاکت
4 1+5 4 1.9 2.۰/۲0 1.7±0.1 9.8 80 90
6 1+5 6 1.9 2.۰/۲0 1.7±0.1 9.8 80 90
8 1+5 4 1.9 2.۰/۲0 1.7±0.1 9.8 80 90
12 1+5 6 1.9 2.۰/۲0 1.7±0.1 9.8 80 90
24 1+5 6 2.0 2.۰/۲0 1.7±0.1 9.8 85 95
48 1+5 12 2.0 2.۰/۲0 1.7±0.1 10.0 88 98
72 1+6 12 2.2 2.۰/۲0 1.7±0.1 10.5 98 108
96 1+8 12 2.2 2.۰/۳4 1.7±0.1 12.0 122 135
144 1+12 12 2.2 3.۰/۷2 1.7±0.1 15.2 176 189



نکات: تمام مشخصات در جدول بالا داده های تقریبی است، برای جزئیات بیشتر مشخصات،

لطفا با فروشنده هامون تماس بگيرين



2جاکت دو نفره ADSS



تعداد فیبر ساختار فیبر در هر لوله

قطر لوله از دست رفته

(MM)

قطر FRP/pad (ملی متر) ضخامت ژاکت بیرونی ((ملی متر) مرجع خارجی
قطر
(ملی متر)
وزن
(kg/km)
ژاکت PE جاکت
4 1+5 4 1.9 2.۰/۲0 1.7±0.1 12.0 125 135
6 1+5 6 1.9 2.۰/۲0 1.7±0.1 12.0 125 135
8 1+5 4 1.9 2.۰/۲0 1.7±0.1 12.0 125 135
12 1+5 6 1.9 2.۰/۲0 1.7±0.1 12.0 125 135
24 1+5 6 2.0 2.۰/۲0 1.7±0.1 12.0 128 138
48 1+5 12 2.0 2.۰/۲0 1.7±0.1 12.5 130 140
72 1+6 12 2.2 2.۰/۲0 1.7±0.1 13.2 145 155
96 1+8 12 2.2 2.۰/۳4 1.7±0.1 14.5 185 195
144 1+12 12 2.2 3.۰/۷2 1.7±0.1 16.5 212 228



نکات: تمام مشخصات در جدول بالا داده های تقریبی است، برای جزئیات بیشتر مشخصات،

لطفا با فروشنده هامون تماس بگيرين





نوع فیبر

کاهش

(+20°C)

پهنای باند

طول موج قطع کابل نوری

@850nm

@1300nm

@1310nm

@1550nm

@850nm

@1300nm

جی652 --- --- ≤0.36dB/km ≤0.22dB/km --- --- ≤1260nm
جی655 --- --- ≤0.40dB/km ≤0.23dB/km --- --- ≤1450nm
50/125μm ≤3.3dB/km ≤1.2dB/km --- --- ≥500MHz·km ≥500MHz·km ---
62.5/125μm ≤3.5dB/km ≤1.2dB/km --- --- ≥200MHz·km ≥500MHz·km ---




جزئیات نمایش عکس

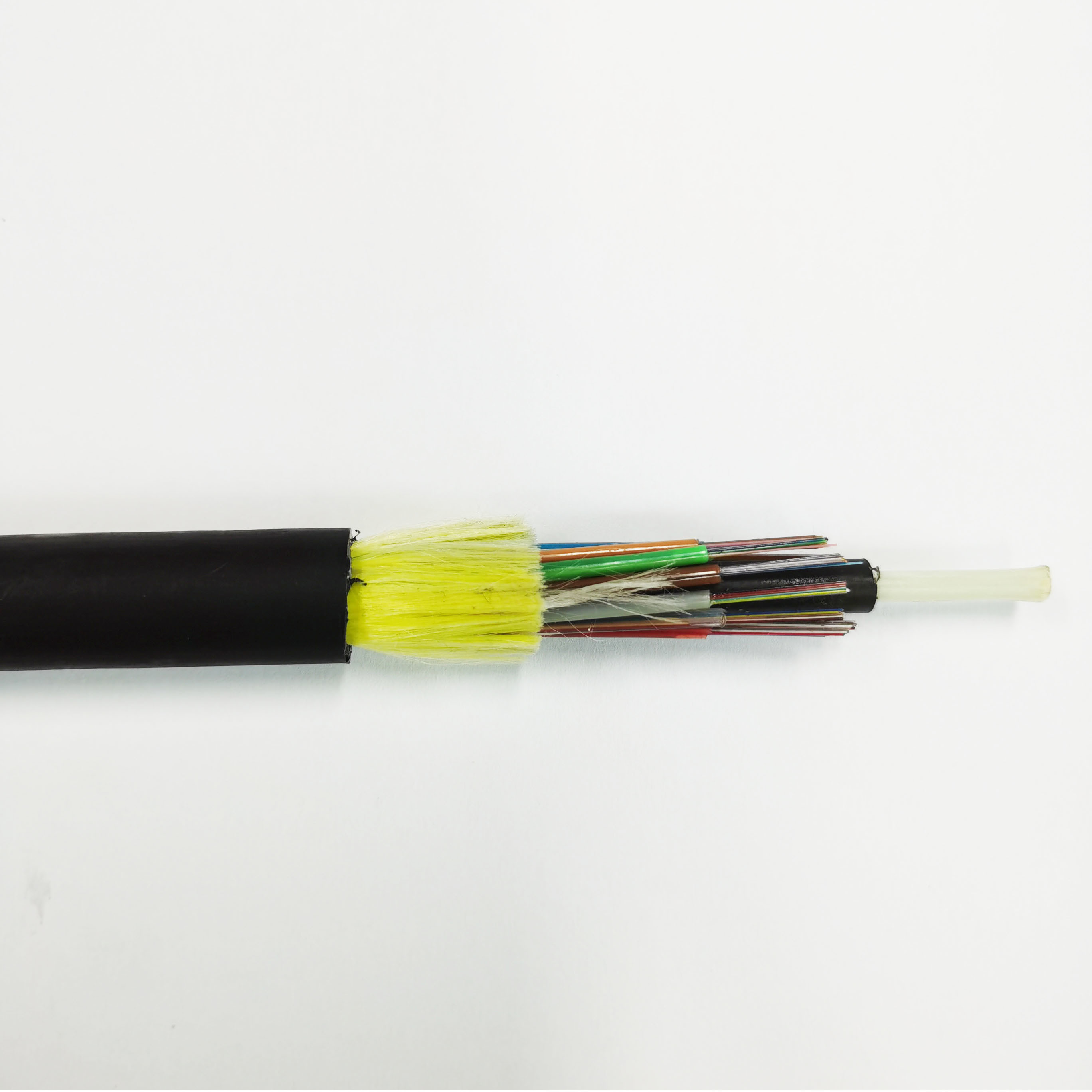

کابل فیبر نوری هوایی ADSS تک ژاکت تک حالت 0



کابل فیبر ADSS با یک ژاکت

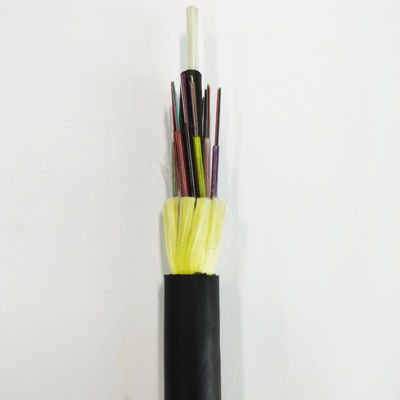

کابل فیبر نوری هوایی ADSS تک ژاکت تک حالت 1



کابل فیبر نوری ADSS دو جاکت

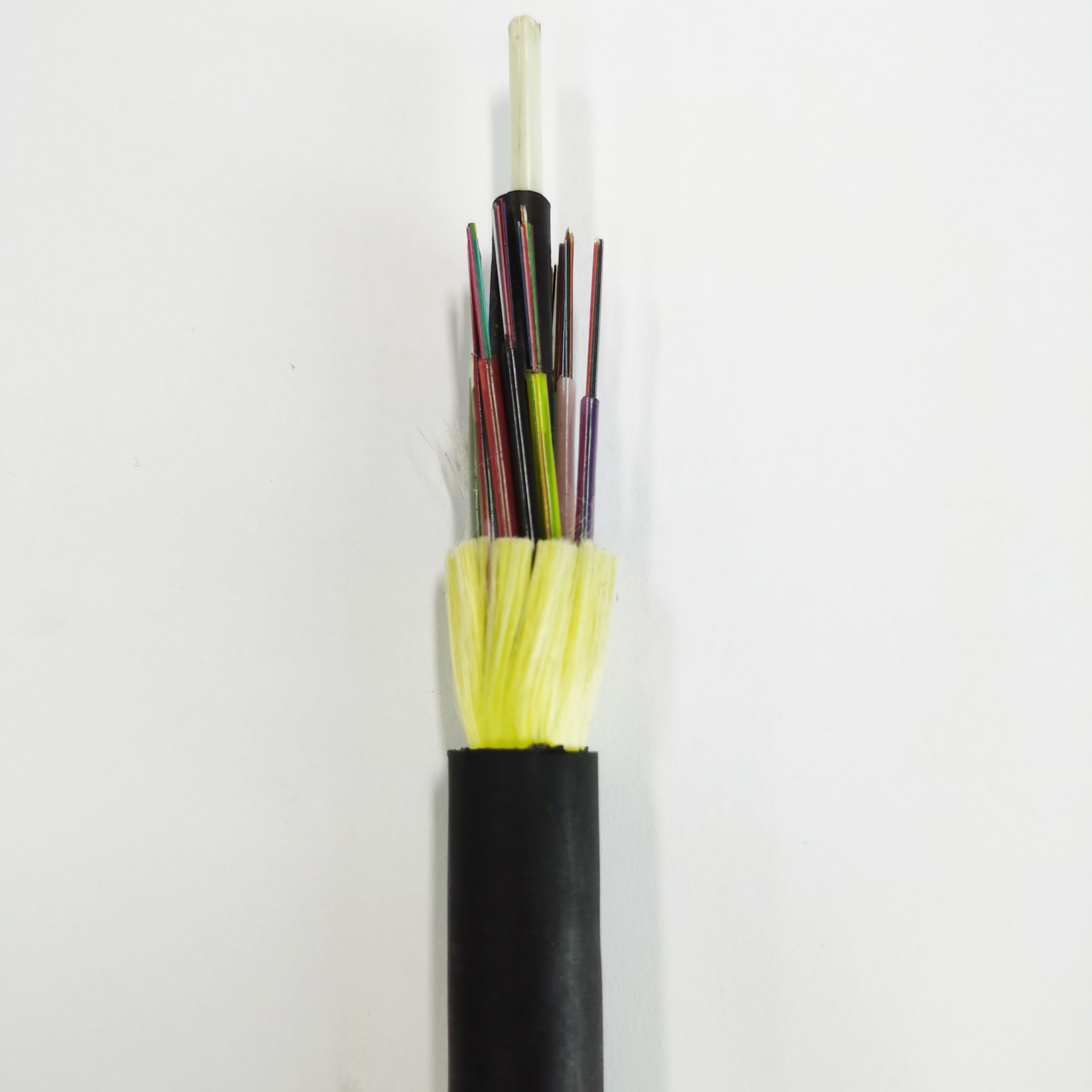

کابل فیبر نوری هوایی ADSS تک ژاکت تک حالت 2







بسته بندی:

کابل فیبر نوری هوایی ADSS تک ژاکت تک حالت 3



سوالات عمومی



1شما شرکت تجاری هستید یا تولید کننده؟ما یک تولید کننده تخصصی با بیش از 10 سال تجربه در تحقیق، توسعه و تولید کابل های فیبر نوری، کابل های قطره ای، سیم های پچ و غیره هستیم.کارخانه ما در گوانگژو واقع شده، و از شما استقبال می کنیم که به ما مراجعه کنید.

2چطور کیفیت را تضمین می کنید؟کیفیت اولویت اصلی ماست. هر فیبر بعد از اتمام تولید به طور کامل آزمایش می شود، و ما قبل از حمل و نقل یک بازرسی نهایی انجام می دهیم. پس از تایید قیمت،ما می توانیم نمونه های رایگان را برای شما فراهم کنیم تا کیفیت خود را از دست اول بررسی کنید.

3شما سفارشات کوچيک رو قبول مي کنيد؟آره، میدونیم که پروژه های جدید اغلب با سفارش های کوچک شروع میشه و ما متعهدیم که از رشد مشتریانمون حمایت کنیم

4زمان تحویل شما چقدره؟زمان تحویل استاندارد ما تقریباً 3-7 روز کاری است ، بسته به مقدار سفارش. ما تضمین می کنیم که سفارش شما پس از دریافت پرداخت در اسرع وقت ارسال می شود.

5شما خدمات OEM ارائه می کنید؟بله، ما از پروژه های OEM استقبال می کنیم. ما می توانیم لوگو شما را بر روی محصولات چاپ کنیم و برای هر ایده ای که ممکن است برای سفارشی سازی داشته باشید، باز هستیم.

6مواد اوليه شما گواهينامه دارن؟ما با تامین کنندگان مواد اولیه که با استاندارد های ISO9001 و RoHS گواهی شده اند، همکاری های بلند مدت را حفظ می کنیم تا بالاترین کیفیت اجزای محصولات ما را تضمین کنیم.
