GYFTC8S Figure 8 Armored Fiber Optic Cable Steel Messenger Self Supporting FRP

کابل فیبر نوری زرهی شکل 8 GYFTC8S با سیم فولادی نگهدارنده خودپشتیبان FRP

اکنون تماس بگیرید

کابل فیبر نوری زرهی شکل 8 GYFTC8S با سیم فولادی نگهدارنده خودپشتیبان FRP

Minimum Order Quantity :	5 km	Packaging Details :	wooden drum
Delivery Time :	5-8 work days	Payment Terms :	L/C, T/T, Western Union
Supply Ability :	300km per days

Place of Origin:	Guangzhou,China	نام تجاری:	JQ/OEM
گواهی:	ISO9001 ROHS CE-EMC FCC SDOC	Model Number:	GYTC8A

اطلاعات تکمیلی
Fiber type:	G652D/G657A1	Fiber count:	2-144 Cores
Length:	2 km or Customized	Model Number:	GYTC8S/GYFTC8S/GYXTC8A
Color:	Black	Messenger wire:	1.0*7 steel stranded wire
Structure:	Figure 8 cable	Type:	APL Tape
Operating temperature:	-40 ~ +60 C	Application:	Outdoor aerial application
Product name:	Figure 8 Self Support Fiber Optical Cable	Fiber Grade:	A
Armoured:	Aluminum tape	Model Numer:	GYTC8S
Factory:	Yes	Bending Radius:	20D-30D
Feather:	strong	Jacket:	PE
Outsheath:	PE / LSZH / OFNP	Outer Sheath Material:	LSZH PE HDPE
Standards:	RoHS, UL, ETL, IEC	Service:	OEM&ODM
Filler:	Tube Filling Compound(Gel)	Aromored:	Steel Tape
Self Suporting:	Stranded steel wire	Strength Member:	aramid yarn

توضیحات محصول

کابل فیبر نوری GYFTC8S

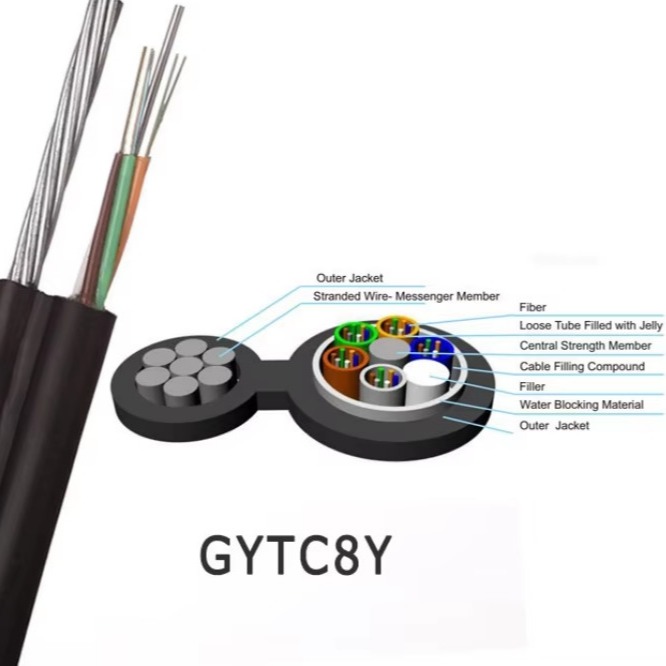

شرح کابل فیبر 8

کابل فیبر نوری شکل 8، از جمله مدل هایی مانند GYFTC8S، GYTC8S، GYXTC8S و GYXTC8Y، یک کابل بیرونی خودپذیر است که به طور گسترده ای در تاسیسات هوایی استفاده می شود.مقاومت قوی نسبت به رطوبت و فشار خارجی داردعضو مقاومت فلزی کابل از سیم های فولادی تشکیل شده است، در حالی که بخش پشتیبانی در یک ژاکت پلی اتیلن (PE) قرار دارد و شکل مشخصی از شکل 8 را تشکیل می دهد.

ویژگی ها

طراحی سیم رشته ای، مقاومت کششی عالی را فراهم می کند، از نصب خود را پشتیبانی می کند و هزینه های راه اندازی را کاهش می دهد.
دارای دوام قوی تحت فشار مکانیکی و نوسانات دمایی است.
از لوله های نرم با قدرت بالا با مقاومت در برابر هیدرولیز برای قابلیت اطمینان طولانی مدت استفاده می کند.
ژل مخصوص داخل لوله ها محافظت حیاتی برای فیبر نوری را فراهم می کند.
استراتژی های طراحی متعدد برای اطمینان از عملکرد خنک کننده آب اعمال می شود:
- عضو مرکز مقاومت ساخته شده از سیم فولادی یا FRP
- ترکیب پرکننده مقاوم در برابر آب در داخل لوله های آزاد
- پر کردن هسته کامل در سراسر کابل
- لایه PSP اضافه شده برای افزایش مقاومت در برابر رطوبت

ویژگی های نوری

پست ها		واحد	مشخصات
پست ها		واحد	G652D
قطر میدان حالت	1310nm	امم	9.2±0.4
قطر میدان حالت	1550nm	امم	10.4±0.5
قطر پوشش		امم	124.8±0.7
پوشش غیر گرد		%	≤0.7
خطای غلظت هسته		امم	≤0.5
قطر پوشش		امم	245±5
پوشش غیر دایره ای		%	≤6.0
خطای تمرکز پوشش		امم	≤12
طول موج قطع کابل		nm	acc≤1260
کم شدن (حداکثر)	1310nm	dB/km	≤0.36
کم شدن (حداکثر)	1550nm	دی بی کیلومتر	≤0.22

پارامترهای فنی

مدل فیبر			G.652D
طراحی ((قوه عضو+ لوله و پرکننده)			1+5
عضو نيروهاي مرکزي		مواد	سیم فولادی
		قطر ((+0.05) mm	1.5
لوز تيوب		مواد	PBT
		قطر ((+0.06) mm	2.0
		ضخامت ((+0.03) mm	0.32
		مکس.کور.نو.تيوب	12
طناب پرکننده		مواد	PE
		رنگ	سفید
		قطر ((+0.06) mm	2.1
عضو قدرت رشته		مواد	سیم فولادی
		نوع	φ1.0mm x7
لایه زره		مواد	نوار فولادی
پوشش بیرونی1		مواد	PE
		ضخامت ((+0.03) mm	1.
پوشش بیرونی1		مواد	MDPE
		ضخامت ((40.03) میلی متر	1.8
قطر کابل ((土0.2) mm			9.0*16.0 ((اسم)
وزن کابل ((+10) kg/km			160 ((نامی)
کشش /N ( کوتاه مدت)			5000
کشش /N (مدت طولانی)			1500
خرد کردن/N ( کوتاه مدت)			1000
خرد کردن /N ( کوتاه مدت)			300
کاهش	1310nm		0.35دبی/کیلومتر
	1550nm		0.22دبی/کیلومتر
کمترین شعاع خم	بدون تنش		10.0*کابل
	تحت حداکثر تنش		20.0xکابلφ

نمایش عکس

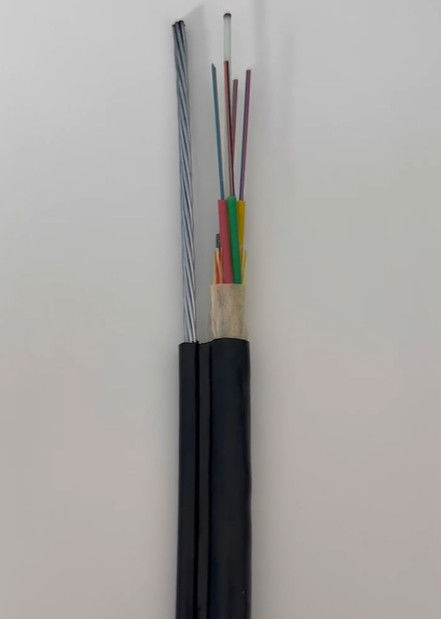

کابل فیبر نوری زرهی شکل 8 GYFTC8S با سیم فولادی نگهدارنده خودپشتیبان FRP 0

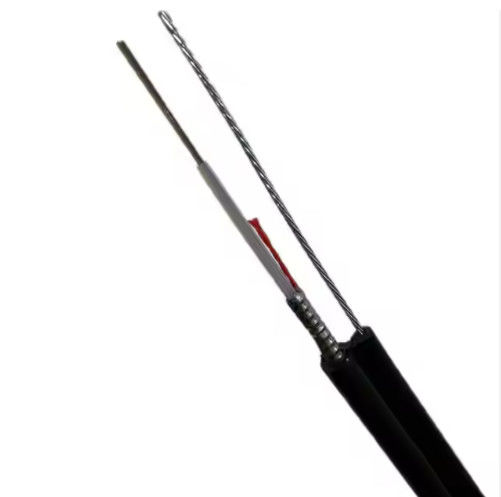

کابل فیبر نوری زرهی شکل 8 GYFTC8S با سیم فولادی نگهدارنده خودپشتیبان FRP 1

بسته بندی

• طبل چوبی استاندارد

• طول رول استاندارد: 2/3km / رول، طول دیگر نیز در دسترس است

سوالات عمومی

1شما یه تولید کننده مستقیم هستید؟
بله، ما یک تولید کننده واقعی با بیش از 10 سال تجربه در صنعت هستیم.

2شما از سفارشات کمی پشتیبانی میکنید؟
مطمئناً ما از سفارشات کوچيک استقبال ميکنيم خصوصاً براي پروژه هاي جديد

3گارانتي محصول شما چقدر طول مي کشه؟
ما 25 سال گارانتی برای کابل های فیبر نوری خود را ارائه می دهیم.

4زمان تحویل معمولتون چقدره؟
به طور کلی، سفارشات در عرض 3 تا 5 روز کاری پردازش و ارسال می شوند.

5ظرفیت تولیدی سالانه شما چقدر است؟

کابل فیبر نوری در فضای باز و داخلی: 6000،000 کیلومتر در سال
کابل FTTH/FTTX/FTTA: 6000،000 کیلومتر در سال
سیم های پیچ و خرگوش: 12400،000 قطعه در سال

6شما محصولات سفارشی و نام تجاری را ارائه می دهید؟
بله، ما خدمات OEM و ODM را ارائه می دهیم. فقط طراحی یا الزامات خود را به ما بفرستید و ما بقیه کارها را انجام می دهیم.
