4 هسته 6 هسته 12 هسته کابل فیبر نوری با سیم فولادی مینی شکل 8 کابل Gyxtc8y Gyxtc8a

4 هسته 6 هسته 12 هسته کابل فیبر نوری با سیم فولادی مینی شکل 8 کابل Gyxtc8y Gyxtc8a
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
قطر فیبر: 9/125 میکرومتر
شعاع خم: 20D
ژاکت: UV PE
قطر روکش: 0.1±125.0
سیستم مسدود کننده آب: ترکیب پرکننده
استفاده از کابل: فضای باز
قطر بیرونی: 7.0mm-9.0mm
خود حمایتی: سیم فولادی رشته ای / سیم فولادی
عضو قدرت: نخ آرامید
برجسته کردن:

شکل 8 کابل فیبر نوری,کابل فیبر نوری 12 هسته ای,GYXTC8Y شکل 8 کابل فیبر نوری

,

12 Core Fiber Optic Cable

,

Gyxtc8y Figure 8 Fiber Optic Cable
اطلاعات اولیه
محل منبع: گوانگژو چین
نام تجاری: JQ
گواهی: ISO9001
شماره مدل: GYTC8Y/GYXTC8Y
پرداخت
توضیحات محصول

4core 6core 12core شکل 8 کابل فیبر نوری با سیم فولادی مینی شکل 8 کابل Gyxtc8y Gyxtc8a

توضیحات محصول

شکل 8 کابل فیبر نوری
  • خودپذير:شکل 8 کابل فیبر نوری به گونه ای طراحی شده است که بتواند خود را پشتیبانی کند و نیاز به سخت افزار یا سازه های اضافی را از بین ببرد.
  • سیم فولادی:کابل با سیم فولادی تقویت شده است، که قدرت بالا و پشتیبانی برای نصب هوا را فراهم می کند.
  • ژاکت UV PE:کابل با مواد UV PE پوشانده شده است که محافظت عالی در برابر شرایط آب و هوایی و اشعه UV فراهم می کند.
  • نوار آلومینیومی/نوار فولادی زره دار:کابل با نوار آلومینیومی یا نوار فولادی محافظت می شود و از جوندگان، رطوبت و سایر عوامل خارجی محافظت می کند.

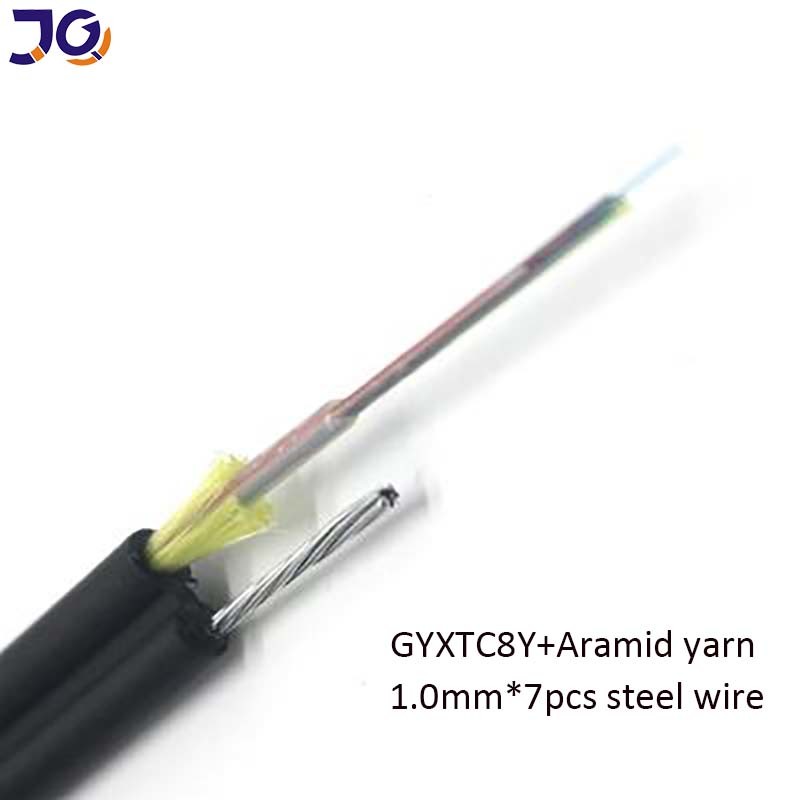

4 هسته 6 هسته 12 هسته کابل فیبر نوری با سیم فولادی مینی شکل 8 کابل Gyxtc8y Gyxtc8a 0

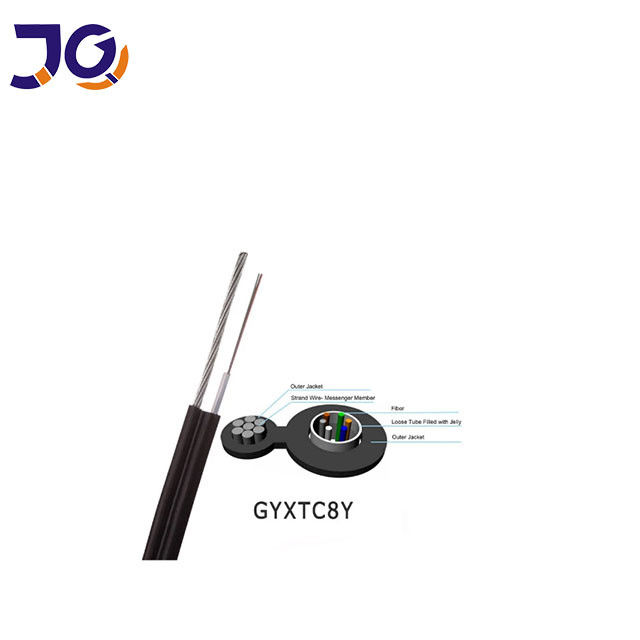

4 هسته 6 هسته 12 هسته کابل فیبر نوری با سیم فولادی مینی شکل 8 کابل Gyxtc8y Gyxtc8a 1



ساختار و پارامتر کابل
فیبر
شماره
سیم فولادی گالوانیزه
قطر
باز
لوله
ضخامت پوشش
(اسم)
اتصال
ابعاد
ابعاد کابل
W*H
(نامینه**)
وزن
(تقریبا)
mm
mm
mm
mm
mm
در کیلوگرم
6
1.6
2.5
1.5
1.5*15
6.8*115
70
12
1.6
3
1.5
1.5*15
7.4*120
77



* ضخامت اسمی پوشش ممکن است با ± 0.2mm تحمل داشته باشد.
** ابعاد اسمی کابل ممکن است با ± 0.5mm تحمل داشته باشد.

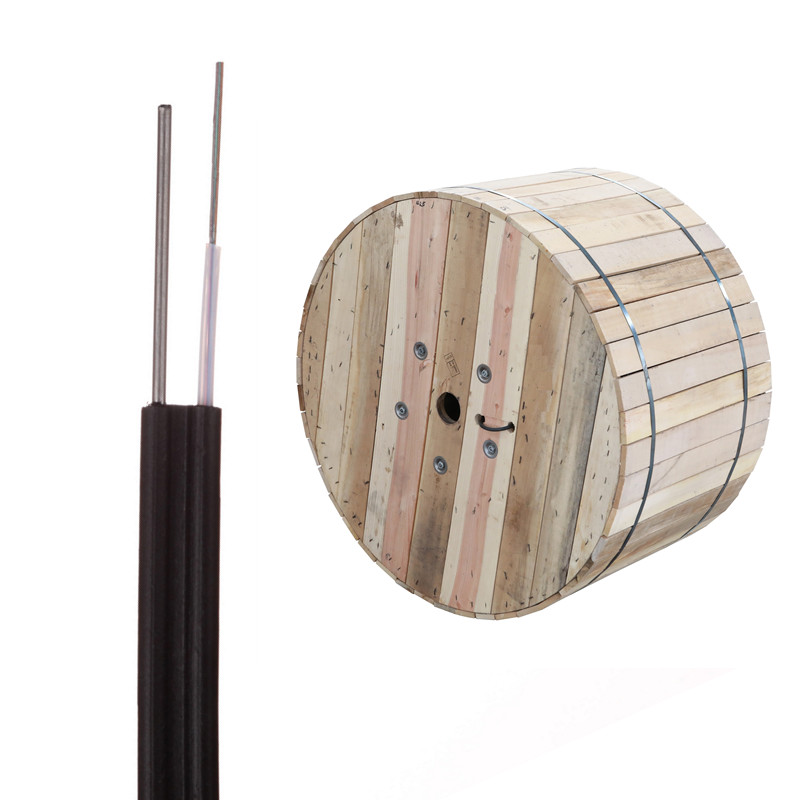

4 هسته 6 هسته 12 هسته کابل فیبر نوری با سیم فولادی مینی شکل 8 کابل Gyxtc8y Gyxtc8a 2



عملکرد فیبر نوری
عملکرد فیبر نوری کابلی (ITU-T Rec. G.652D)
ماده
مشخصات
نوع فیبر
حالت تک
مواد فیبر
سیلیکون دوپد شده
ضریب کاهش
@ 1310 nm
@ 1383 nm
@ 1550 nm
@ 1625 nm

≤ 0.36 دی سی بی/کیلومتر
≤0.35 دی سی بی/کیلومتر
≤0.22 دی سی بی/کیلومتر
≤0.30 دی سی بی/کیلومتر
قطعیت نقطه
≤ 0.05 دبیل
طول موج قطع کابل
≤ 1260 nm
طول موج صفر پراکندگی
1300 ~ 1324 nm
شیب صفر پراکندگی
≤0.093 ps/ ((nm2.km)
پراکندگی کروماتیک
@ 1288 ~ 1339 nm
@ 1271 ~ 1360 nm
@ 1550 nm
@ 1625 nm

≤3.5 ps/ ((nm. km)
≤5.3 ps/ ((nm.km)
≤18 ps/ ((nm.km)
≤22 ps/ ((nm.km)
PMD
≤0.2 ps/km1⁄2
قطر میدان حالت @ 1310 nm
(8.6 ~ 9.5) ± 0.6 um
خطای تمرکز هسته / پوشش
≤0.6 um
قطر پوشش
125.0 ± 1 um
پوشش غیر دایره ای
≤1.0%
قطر پوشش اولیه
۲۴۵ ± ۱۰ ام
سطح آزمایش ثابت
100 kpsi (= 0.69 Gpa) ، 1٪
وابستگی درجه حرارت
0°C ~ +70°C @ 1310 و 1550nm
≤ 0.1 دی سی بی/کیلومتر

پارامترهای فنی:

نام محصول شکل 8 کابل فیبر نوری
استفاده از هوا آره
قابل تنظیم آره
قطر کابل 7.0mm-16.0mm
شعاع خم قطر کابل 20x
مواد ژاکت LSZH (هالوجن بدون دود کم)
شعاع خم 20D
پوشش کابل PE (پلی اتیلن)
حمایت از خود سیم فولادی
ژاکت PE UV (پلی اتیلن مقاوم به UV)
قطر فیبر 9/125μm
مواد زره دار نوار آلومینیومی یا نوار فولادی
استفاده از کابل در فضای باز


بسته بندی و حمل:

بسته بندی و حمل

4 هسته 6 هسته 12 هسته کابل فیبر نوری با سیم فولادی مینی شکل 8 کابل Gyxtc8y Gyxtc8a 3

4 هسته 6 هسته 12 هسته کابل فیبر نوری با سیم فولادی مینی شکل 8 کابل Gyxtc8y Gyxtc8a 4



4 هسته 6 هسته 12 هسته کابل فیبر نوری با سیم فولادی مینی شکل 8 کابل Gyxtc8y Gyxtc8a 5
خوش آمديد به تحقيقات شما خوش آمديد به بازدید از کارخانه ما!
برای گرفتن نمونه رایگان با من تماس بگیرید.
