خانه /محصولات/شکل 8 کابل فیبر نوری/شکل 8 کابل فیبر نوری با نوار آلومینیوم / نوار فولاد طراحی زرهی و خودپذیر برای شرایط سخت آب و هوایی

شکل 8 کابل فیبر نوری با نوار آلومینیوم / نوار فولاد طراحی زرهی و خودپذیر برای شرایط سخت آب و هوایی

1 کیلومتر
MOQ
شکل 8 کابل فیبر نوری با نوار آلومینیوم / نوار فولاد طراحی زرهی و خودپذیر برای شرایط سخت آب و هوایی
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
قطر فیبر: 9/125 میکرومتر
شعاع خم: 20D
ژاکت: UV PE
قطر روکش: 0.1±125.0
سیستم مسدود کننده آب: ترکیب پرکننده
استفاده از کابل: فضای باز
قطر بیرونی: 7.0mm-9.0mm
خود حمایتی: سیم فولادی رشته ای / سیم فولادی
عضو قدرت: نخ آرامید
برجسته کردن:

9.0mm شکل 8 کابل فیبر نوری,کابل های فیبر نوری خودپذیر

,

Self-Supporting Fiber Optic Cable
اطلاعات اولیه
محل منبع: گوانگژو چین
نام تجاری: JQ
گواهی: ISO9001
شماره مدل: GYTC8Y/GYTC8A
پرداخت
توضیحات محصول

4core 6core 12core شکل 8 کابل فیبر نوری با سیم فولادی مینی شکل 8 کابل Gyxtc8y Gyxtc8a

توضیحات محصول

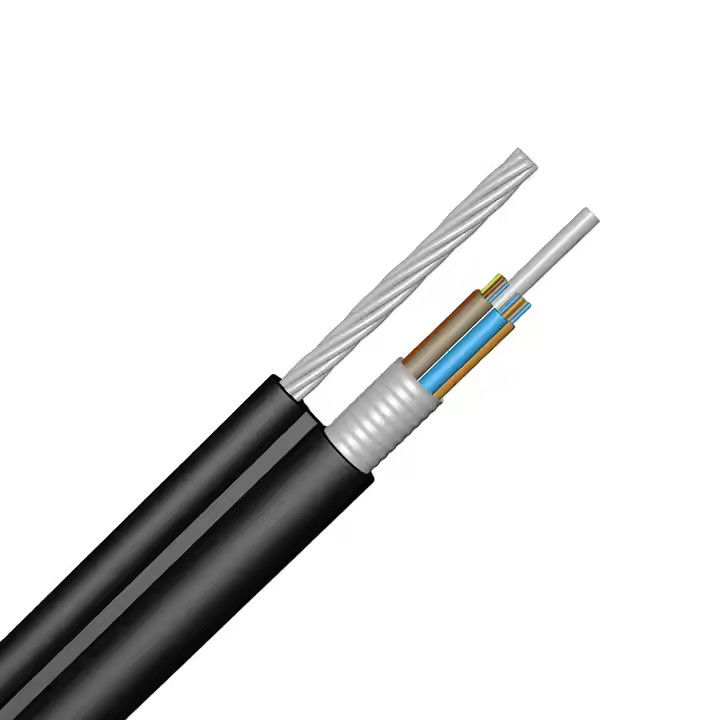

شکل 8 کابل فیبر نوری
  • خودپذير:شکل 8 کابل فیبر نوری به گونه ای طراحی شده است که بتواند خود را پشتیبانی کند و نیاز به سخت افزار یا سازه های اضافی را از بین ببرد.
  • سیم فولادی:کابل با سیم فولادی تقویت شده است، که قدرت بالا و پشتیبانی برای نصب هوا را فراهم می کند.
  • ژاکت UV PE:کابل با مواد UV PE پوشانده شده است که محافظت عالی در برابر شرایط آب و هوایی و اشعه UV فراهم می کند.
  • نوار آلومینیومی/نوار فولادی زره دار:کابل با نوار آلومینیومی یا نوار فولادی محافظت می شود و از جوندگان، رطوبت و سایر عوامل خارجی محافظت می کند.
شکل 8 کابل فیبر نوری با نوار آلومینیوم / نوار فولاد طراحی زرهی و خودپذیر برای شرایط سخت آب و هوایی 0
شکل 8 کابل فیبر نوری با نوار آلومینیوم / نوار فولاد طراحی زرهی و خودپذیر برای شرایط سخت آب و هوایی 1
شکل 8 کابل فیبر نوری با نوار آلومینیوم / نوار فولاد طراحی زرهی و خودپذیر برای شرایط سخت آب و هوایی 2



ساختار و پارامتر کابل
فیبر
شماره
سیم فولادی گالوانیزه
قطر
باز
لوله
ضخامت پوشش
(اسم)
اتصال
ابعاد
ابعاد کابل
W*H
(نامینه**)
وزن
(تقریبا)
mm
mm
mm
mm
mm
در کیلوگرم
6
1.6
2.5
1.5
1.5*15
6.8*115
70
12
1.6
3
1.5
1.5*15
7.4*120
77



* ضخامت اسمی پوشش ممکن است با ± 0.2mm تحمل داشته باشد.
** ابعاد اسمی کابل ممکن است با ± 0.5mm تحمل داشته باشد.



 شکل 8 کابل فیبر نوری با نوار آلومینیوم / نوار فولاد طراحی زرهی و خودپذیر برای شرایط سخت آب و هوایی 3



عملکرد فیبر نوری
عملکرد فیبر نوری کابلی (ITU-T Rec. G.652D)

نوع کابل
تعداد فیبر
حداکثر.فيبر در لوله ها
وزن کابل در کیلوگرم
قطر کابل ((ملی متر)
قدرت کششی بلند مدت/ کوتاه مدت N
مقاومت در برابر خرد شدن به مدت طولانی/ کوتاه مدت N/100MM
GYXTC8S 2 ~ 8
2 تا 8
8
117
8.۱*۱۶9
2000/6000
300/1000
GYXTC8S 10 ~ 12
10 تا 12
12
121
8.3*170
2000/6000
300/1000
S/N
ماده
روش آزمایش
شرایط پذیرش
1
مقاومت کششی IEC 794-1-E1
_ بار: 5.0KN _ طول کابل تحت بار: 50 متر
-وقت بارگذاری: 1 دقیقه
- تغییر ضایعات 0.1 دی سی بی @1550 نانومتر
-نه شکستن فيبر و نه آسيب رساندن به پوشش.
2
آزمون خرد کردن
IEC 794-1-E3
- بار: 1.0KN/100mm
- زمان بارگذاری: ≥1 دقیقه
- تغییر ضایعات 0.1 دی سی بی @1550 نانومتر
-بدون شکستن فيبر و بدون آسيب رسيدگي به پوشش.
3
مقاومت در برابر ضربه
IEC 794-1-E4
- نقاط تاثیر: 3
- زمان در هر نقطه: 1
- انرژي ضربه: 4.5 نانو متري
- شعاع سر چکش: 12.5mm
- تغییر ضایعات 0.1 دی سی بی @1550 نانومتر
-نه شکستن فيبر و نه آسيب رساندن به پوشش.
4
خم کردن مکرر
IEC 794-1-E6
- شعاع خم: 20 × کابل
- بار: 150 N
- سرعت خم شدن: 3 ثانیه در چرخه
- شماره چرخه: 30
- تغییر ضایعات 0.1 دی سی بی @1550 نانومتر
-نه شکستن فيبر و نه آسيب رساندن به پوشش.
5
چرخش
IEC 794-1-E7
- طول: 1 متر
- بار: 150 N
- زاویه پیچ و خم: ±90°
- سرعت چرخش: 1 دقیقه در چرخه
- شماره چرخه: 10
- تغییر ضایعات 0.1 دی سی بی @1550 نانومتر
-نه شکستن فيبر و نه آسيب رساندن به پوشش.
6
آزمایش نفوذ آب
IEC 794-1-F5B
- ارتفاع آب: 1 متر
- طول نمونه: 3 متر
- زمان آزمون: 24 ساعت
- هيچ آبي بايد از طرف مقابل کابل نشت نکنه.
7
آزمایش چرخه ی دمایی
IEC 794-1-F1
- مرحله ي درجه حرارت:
+20°C→-40°C→+70°C →+20°C
- زمان هر مرحله: 12 ساعت
- تعداد چرخه: 2
- تغییر ضایعات 0.05 دی سی بی/کیلومتر@1550 nm
-نه شکستن فيبر و نه آسيب رساندن به پوشش.
8
جریان مرکب
IEC 794-1-E14
- طول نمونه: 30 سانتي متر
- دمای: 70 °C ± 2 °C
- زمان: 24 ساعت
-بدون جریان مرکب

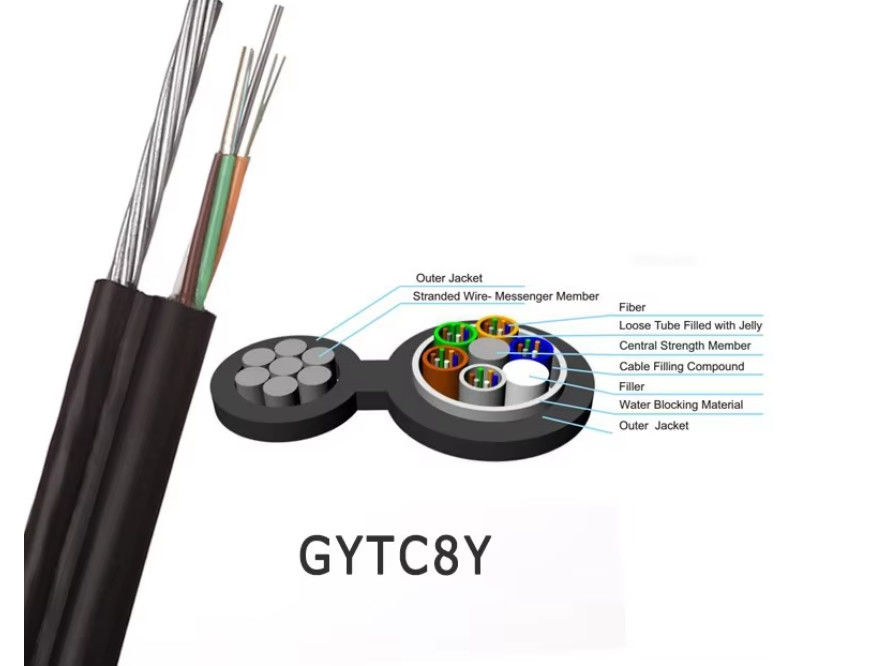

شماره مدل
GYTC8Y
ساختار
واحد
پارامتر
تعداد فیبر
فیبر
4 تا 30
32 تا 60
62 تا 72
74 تا 84
86 تا 96
عنصر
...
5
6
7
8
قطر لوله گشاده
mm
1.75
2.05
2.05
2.1
2.1
هسته ها در هر لوله (حداقل)
...
6
12
12
عضو مقاومت مرکزی / پوشش PE (در صورت لزوم)
mm
1.4
1.6
2.2
1.8 (2.9)
1.8 (3.5)
قطر کابل (Nom.)
mm
9.1
9.9
10.5
11.2
11.8
وزن (تقریبا)
در کیلوگرم
133
152
175
180
190

پارامترهای فنی:

نام محصول
GYTC8A/GYTC8Y
نوع فیبر
G652D/ G657A
رنگ فیبر
زرد/ آکوآ/ رز قرمز/ سیاه/ سفید یا سفارشی
درخواست
شبکه ارتباطات، هوا، مستقیم دفن شده، کانال، ect.
مقدار تولیدی
1000 متر
زمان پیشرو
در عرض 15 روز یا مذاکره
پرداخت
پيپال / تي تي / دي پي يا مذاکره
حمل و نقل دریایی
حمل و نقل سریع/ حمل و نقل دریایی/ حمل و نقل هوایی/ حمل و نقل زمینی

* طول استاندارد: 1000 متر؛ طول دیگر در دسترس است
*در بالا فقط یک پیشنهاد برای بارگیری کانتینر است، لطفا با بخش فروش ما برای مقدار خاص مشورت کنید

بسته بندی و حمل:

بسته بندی و حمل

شکل 8 کابل فیبر نوری با نوار آلومینیوم / نوار فولاد طراحی زرهی و خودپذیر برای شرایط سخت آب و هوایی 4

شکل 8 کابل فیبر نوری با نوار آلومینیوم / نوار فولاد طراحی زرهی و خودپذیر برای شرایط سخت آب و هوایی 5



شکل 8 کابل فیبر نوری با نوار آلومینیوم / نوار فولاد طراحی زرهی و خودپذیر برای شرایط سخت آب و هوایی 6
خوش آمديد به تحقيقات شما خوش آمديد به بازدید از کارخانه ما!
لطفا ازدست هاي خوش شانسکه کد رو اسکن کنه و منو تو واتساپ اضافه کنه
شکل 8 کابل فیبر نوری با نوار آلومینیوم / نوار فولاد طراحی زرهی و خودپذیر برای شرایط سخت آب و هوایی 7
