کابل فیبر نوری هوایی Mini ADSS 6 هسته 12 هسته ای ASU G652D
تماس با شخص : Philip
شماره تلفن : +8613422342788
واتس اپ : +8613422342788
اطلاعات تکمیلی |
|||
نوع فیبر: | G652D/G657A1 | OEM: | در دسترس |
---|---|---|---|
کاربرد: | کانال/آنتن | تعداد هادی ها: | 12 16 24 |
ساختار: | لوله شل | دمای عملیاتی: | -40 ~ 60 + C |
برجسته: | کابل فیبر نوری زرهدار GYXTW,کابل فیبر نوری زرهدار 24 هستهای |
توضیحات محصول

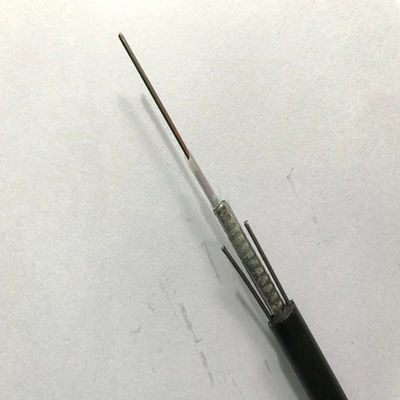

قیمت کابل فیبر نوری زره پوش 24 هسته ای GYXTW سبک زرهی

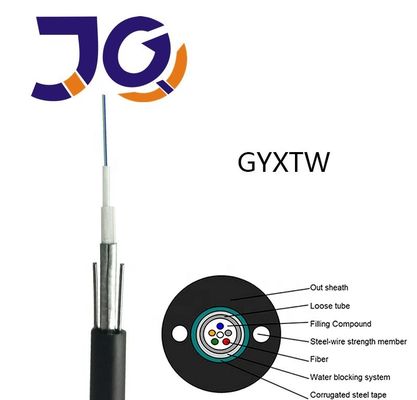

ساختار کابل GYXTW نوار فیبر نوری 250 میکرومتری است که در یک لوله شل از مواد مدول بالا قرار داده شده است.لوله شل با ترکیب پرکننده ژل پر شده است.لوله شل توسط یک PSP طولی پوشیده شده است.برای اطمینان از فشردگی کابل نوری و نشت آب طولی کابل نوری، مواد مسدود کننده آب بین عضو استحکام فلزی و لوله شل اضافه می شود. دو سیم فولادی موازی در هر دو طرف قرار می گیرند و سپس کابل با غلاف بیرونی پلی اتیلن تکمیل می شود.
امکانات
1، عملکرد مکانیکی و دمایی خوب
2، لوله شل با استحکام بالا که در برابر هیدرولیز مقاوم است
3، ترکیب پرکننده لوله ویژه محافظت حیاتی از فیبر را تضمین می کند
4، مقاومت در برابر خرد شدن و انعطاف پذیری
5، PSP افزایش ضد رطوبت
6، دو سیم فولادی موازی استحکام کششی را تضمین می کند
7، قطر کوچک، وزن سبک و نصب دوستانه
8، ذخیره سازی / دمای عملیاتی: -40℃~+70℃
کاربرد
قابل استفاده در داکت / هوایی
پارامتر فیبر
خیر | موارد | واحد | مشخصات | |
G.652D | ||||
1 | قطر میدان حالت | 1310 نانومتر | میکرومتر | 0.4±9.2 |
1550 نانومتر | میکرومتر | 0.5±10.4 | ||
2 | قطر روکش | میکرومتر | 0.7±124.8 | |
3 | روکش غیر دایره ای | % | ≤0.7 | |
4 | خطای تمرکز روی روکش هسته | میکرومتر | ≤0.5 | |
5 | قطر پوشش | میکرومتر | 245±5 | |
6 | پوشش غیر دایره ای | % | ≤6.0 | |
7 | خطای تمرکز روکش پوشش | میکرومتر | ≤12.0 | |
8 | طول موج قطع کابل | نانومتر | λcc≤1260 | |
9 | تضعیف (حداکثر) | 1310 نانومتر | دسی بل در کیلومتر | ≤0.36 |
1550 نانومتر | دسی بل در کیلومتر | ≤0.24 |
پارامترهای کابل
موارد | مشخصات فنی | |
تعداد فیبر | 2 تا 24 | |
الیاف پوشش رنگی | بعد، ابعاد، اندازه | 250µm±15µm |
رنگ | آبی، نارنجی، سبز، قهوه ای، خاکستری، سفید | |
لوله شل | بعد، ابعاد، اندازه | 2.10mm±0.05mm |
مواد | PBT | |
رنگ | طبیعی | |
عضو قدرت | قطر | 1.0 میلی متر |
مواد | فولاد | |
ژاکت بیرونی | بعد، ابعاد، اندازه | 8.0mm±0.1mm |
مواد | پلی اتیلن | |
رنگ | مشکی |
مشخصات مکانیکی و محیطی
موارد | متحد کردن | مشخصات فنی |
تنسیو (بلند مدت) | ن | 600 |
تنش (کوتاه مدت) | ن | 1500 |
خرد کردن (بلند مدت) | N/10 سانتی متر | 300 |
خرد کردن (کوتاه مدت) | N/10 سانتی متر | 1000 |
حداقلشعاع خمشی (دینامیک) | میلی متر | 20D |
حداقلشعاع خمشی (ایستا) | میلی متر | 10D |
دمای نصب | ℃ | -20 ~ 60+ |
دمای عملیاتی | ℃ | -40~+70 |
دمای ذخیره سازی | ℃ | -40~+70 |
پارامتر فنی
تعداد فیبر | قطر کابل (میلی متر) | وزن کابل (کیلوگرم بر کیلومتر) |
استحکام کششی کوتاه مدت ترم (N) |
مقاومت در برابر شکست کوتاه مدت مدت (N/100mm) |
خم شدن شعاع استاتیک/دینامیک (میلی متر) |
2 تا 12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
14 تا 24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
ویژگی های انتقال | |||||
G.652 | G.655 | 50/125μm | 62.5/125μm | ||
حداکثر تضعیف (dB/km) (+20℃) |
850 نانومتر | 3.0 | 3.3 | ||
1300 نانومتر | 1.0 | 1.0 | |||
1310 نانومتر | 0.36 | 0.4 | |||
1550 نانومتر | 0.24 | 0.23 | |||
طول موج قطع کابل (nm) | ≤1260 | ≤1450 |
|
