کابل خود پشتیبانی 144 هسته ای تک حالته GYTC8S GYTC8Y

مقدار حداقل تعداد سفارش :	1 کیلومتر	جزئیات بسته بندی :	طبل چوبی
زمان تحویل :	5-8 روز کاری	شرایط پرداخت :	L/C، T/T، Western Union
قابلیت ارائه :	4500 کیلومتر در ماه

محل منبع:	گوانگژو، چین	نام تجاری:	JQ/OEM
گواهی:	ISO9001 ROHS CE	شماره مدل:	GYTC8S/GYTC8Y

اطلاعات تکمیلی
نوع فیبر:	G652D	تعداد فیبر:	2-144 هسته
شماره مدل:	GYTC8S/GYTC8Y	رنگ:	مشکی
سیم پیام رسان:	سیم رشته ای فولادی 7*1.0	ساختار:	کابل شکل 8
تایپ کنید:	تک حالته و چند حالته	دمای عملیاتی:	-40 ~ 60 + C
کاربرد:	کاربرد هوایی در فضای باز	نام محصول:	شکل 8 کابل فیبر نوری خود پشتیبانی
برجسته کردن:	کابل خود نگهدار 144 هسته ای , کابل خود نگهدار GYTC8Y , کابل خود نگهدار تک حالته

توضیحات محصول

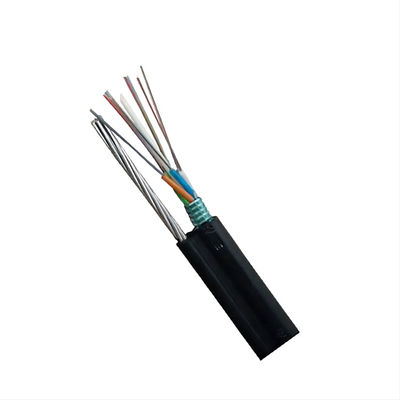

کابل خود تکیه گاه GYTC8S GYTC8Y

الیاف، 250 میکرومتر، در یک لوله شل ساخته شده از یک پلاستیک با مدول بالا قرار گرفته اند.لوله ها با یک ترکیب پرکننده مقاوم در برابر آب پر شده اند.یک سیم فولادی یا FRP در مرکز هسته به عنوان یک عضو استحکام فلزی قرار می گیرد.لوله ها (و پرکننده ها) در اطراف عضو استحکام به یک هسته کابل فشرده و دایره ای متصل می شوند.یک فولاد موجدار در اطراف هسته کابل اعمال می شود که با ترکیب پرکننده پر می شود تا از ورود آب محافظت کند.این قسمت از کابل همراه با سیم‌های رشته‌ای است، زیرا قسمت نگهدارنده با غلاف پلی اتیلن (PE) به ساختار شکل 8 تکمیل می‌شود.

کابل خود پشتیبانی 144 هسته ای تک حالته GYTC8S GYTC8Y 0

کابل خود پشتیبانی 144 هسته ای تک حالته GYTC8S GYTC8Y 1

امکانات

--- سیم فولادی به عنوان عضو مقاومت مرکزی استفاده می شود
---ترکیب پرکننده لوله شل
--- 100٪ پر کردن هسته کابل
---PSP افزایش دهنده ضد رطوبت

ویژگی های نوری

موارد		واحد	مشخصات
موارد		واحد	G652D
قطر میدان حالت	1310 نانومتر	ام	9.2±0.4
قطر میدان حالت	1550 نانومتر	ام	10.4±0.5
قطر روکش		ام	124.8±0.7
روکش غیر دایره ای		%	≤0.7
خطای تمرکز روی روکش هسته		ام	≤0.5
قطر پوشش		ام	245±5
پوشش غیر دایره ای		%	≤6.0
خطای تمرکز روکش پوشش		ام	≤12
طول موج قطع کابل		نانومتر	acc≤1260
تضعیف (حداکثر)	1310 نانومتر	دسی بل در کیلومتر	≤0.36
تضعیف (حداکثر)	1550 نانومتر	dBkm	≤0.22

پارامترهای فنی

تعداد فیبر	ساختار	الیاف در هر لوله	قطر لوله شل (میلی متر)	قطر/قطر لنت CSM (میلی متر)	ضخامت اسمی ژاکت بیرونی (میلی متر)	قطر کابل/ ارتفاع (میلی متر)	وزن کابل (کیلوگرم/کیلومتر)
4	1+5	4	0.1±1.8	1.4/1.4	1.6	9.0 * 14.5	155
6	1+5	6	0.1±1.9	1.4/1.4	1.6	9.0 * 14.5	155
8	1+5	8	0.1±1.9	1.4/1.4	1.6	9.0 * 14.5	155
12	1+5	6	0.1±1.9	1.4/1.4	1.6	9.0 * 14.5	155
24	1+5	6	0.1±1.9	1.4/1.4	1.6	9.0 * 14.5	155
36	1+6	12	0.1±1.9	1.6/1.6	1.6	9.6 * 15.2	168
48	1+5	12	0.1±2.2	1.6/1.6	1.6	9.6 * 15.2	168
72	1+6	12	0.1±2.2	2.0/2.0	1.6	10.8 * 16.3	190
96	1+8	12	0.1±2.2	1.6/3.5	1.6	12*17.5	205
144	1+12	12	0.1±2.2	2.0/6.4	1.8	15.8 * 21.3	320

بسته بندی

• درام چوبی کابلی استاندارد

• طول قرقره استاندارد: 2/3km/قرقره، طول دیگر نیز موجود است

کابل خود پشتیبانی 144 هسته ای تک حالته GYTC8S GYTC8Y 3
