مقدار حداقل تعداد سفارش : | 5 کیلومتر | جزئیات بسته بندی : | طبل چوبی |
---|---|---|---|
زمان تحویل : | 5-8 روز کاری | شرایط پرداخت : | L/C، T/T، Western Union |
قابلیت ارائه : | 300 کیلومتر در روز |
محل منبع: | گوانگژو، چین | نام تجاری: | JQ/Customized |
---|---|---|---|
گواهی: | ISO9001 ROHS CE-EMC FCC SDOC |
اطلاعات تکمیلی |
|||
شماره مدل: | GYTC8S/GYFTC8S/GYXTC8A/GYXTC8Y | نوع فیبر: | G652D/om1/om2/om3/om4 |
---|---|---|---|
تعداد فیبر: | 2-144 هسته | طول درام: | 3 کیلومتر یا سفارشی |
رنگ: | سیاه/پول | سیم پیام رسان: | سیم رشته ای فولادی 1.0*7 یا سیم فولادی 2.0 میلی متری |
ساختار: | کابل شکل 8 | دمای عملیاتی: | -40 ~ 60 + C |
کاربرد: | کاربرد هوایی در فضای باز | نام محصول: | شکل 8 کابل فیبر نوری خود پشتیبانی |
برجسته: | کابل فیبر نوری زرهی شکل 8,کابل فیبر نوری GYTC8S شکل 8 |
توضیحات محصول

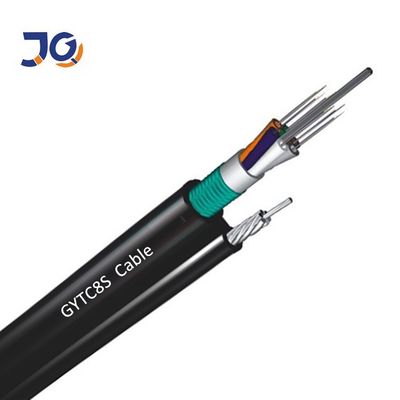

کابل فیبر نوری GYFTC8S/GYTC8S خود نگهدارنده با مقاومت سیم فولادی/FRP

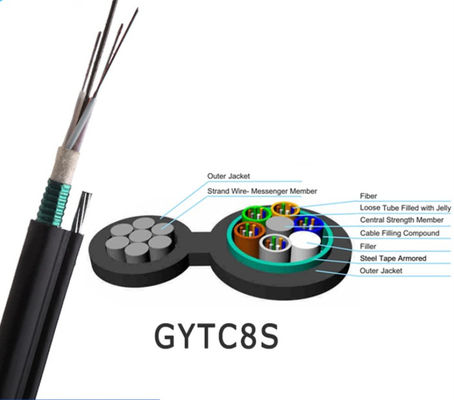

شرح کابل فیبر شکل 8
1 .کابل فیبر شکل 8 یک کابل فیبر نوری معمولی خود نگهدارنده در فضای باز با ویژگیهای مقاومت در برابر رطوبت و مقاومت در برابر خرد شدن مناسب برای کاربردهای هوایی است.
2 .عضو غیر فلزی استحکام از FRP ساخته شده است، قسمت نگهدارنده با یک غلاف پلی اتیلن (PE) به ساختار شکل 8 تکمیل شده است.نوار زرهی فولادی راه راه و غلاف بیرونی پلی اتیلن مقاومت در برابر له شدن و مقاومت در برابر شلیک تفنگ را ارائه می دهد.
3 .FRP به عنوان استحکام مرکزی استحکام کششی را بهبود می بخشد و توسط لوله شل و سیستم مسدود کننده آب احاطه شده است.ساختار ضربه عملکرد مکانیکی و محیطی عالی را تضمین می کند.
4. هر دو نوع حالت تک و چند حالته موجود هستند.طول های مختلف و تعداد فیبر را می توان با توجه به نیاز مشتریان سفارشی کرد.
امکانات
1. استحکام کششی بالا سیم های رشته ای نیاز خود حمایتی را برآورده می کند و هزینه نصب را کاهش می دهد.
2. عملکرد مکانیکی و دمایی خوب
3. لوله شل با استحکام بالا که در برابر هیدرولیز مقاوم است
4. ترکیب پرکننده لوله ویژه حفاظت حیاتی فیبر را تضمین می کند
5. اقدامات زیر برای اطمینان از ضد آب بودن کابل انجام می شود:
- سیم فولادی / FRP که به عنوان عضو مقاومت مرکزی استفاده می شود
- ترکیب شل لوله پرکننده
-100٪ پر کردن هسته کابل
- PSP افزایش دهنده رطوبت ضد رطوبت
ویژگی های نوری
موارد | واحد | مشخصات | |
G652D | |||
قطر میدان حالت | 1310 نانومتر | ام | 9.2±0.4 |
1550 نانومتر | ام | 10.4±0.5 | |
قطر روکش | ام | 124.8±0.7 | |
روکش غیر دایره ای | % | ≤0.7 | |
خطای تمرکز روی روکش هسته | ام | ≤0.5 | |
قطر پوشش | ام | 245±5 | |
پوشش غیر دایره ای | % | ≤6.0 | |
خطای تمرکز روکش پوشش | ام | ≤12 | |
طول موج قطع کابل | نانومتر | acc≤1260 | |
تضعیف (حداکثر) | 1310 نانومتر | دسی بل در کیلومتر | ≤0.36 |
1550 نانومتر | dBkm | ≤0.22 |
پارامترهای فنی
مدل فیبر | G.652D | ||
طراحی (عضو قوی + لوله و پرکننده) | 1+5 | ||
CentralStrength Member | مواد | سیم فولادی | |
قطر (+0.05) میلی متر | 1.5 | ||
LooseTube | مواد | PBT | |
قطر (+0.06) میلی متر | 2.0 | ||
ضخامت (+0.03) میلی متر | 0.32 | ||
TheMax.CoreNO./Tube | 12 | ||
طناب پرکننده | مواد | پلی اتیلن | |
رنگ | سفید | ||
قطر (+0.06) میلی متر | 2.1 | ||
عضو استحکام رشته | مواد | سیم فولادی رشته ای | |
تایپ کنید | φ1.0mm x7 | ||
لایه زره | مواد | نوار فولادی | |
Outer Sheath① | مواد | پلی اتیلن | |
ضخامت (+0.03) میلی متر | 1. | ||
Outer Sheath① | مواد | MDPE | |
ضخامت (40.03) میلی متر | 1.8 | ||
قطر کابل (土0.2) میلی متر | 9.0*16.0 (اسمی) | ||
وزن کابل (+10) کیلوگرم در کیلومتر | 160 (اسمی) | ||
کششی /N (کوتاه مدت) | 5000 | ||
کششی /N (دراز مدت) | 1500 | ||
Crush/N (کوتاه مدت) | 1000 | ||
Crush /N (کوتاه مدت) | 300 | ||
تضعیفی | 1310 نانومتر | 0.35dB/KM | |
1550 نانومتر | 0.22dB/KM | ||
Min.bendingradius | بدون تنش | 10.0 * کابلφ | |
تحت حداکثر تنش | 20.0xCableφ |
نمایش تصویر
بسته بندی

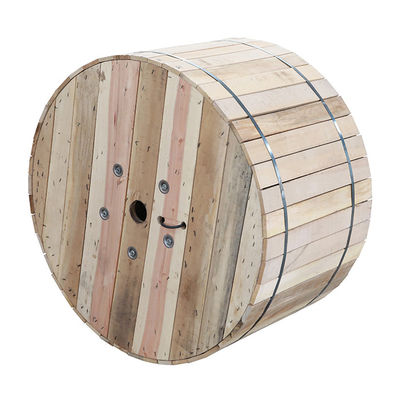

• درام چوبی کابلی استاندارد
• طول قرقره استاندارد: 2/3km/قرقره، طول دیگر نیز موجود است
سوالات متداول
1. آیا شما شرکت تجاری یا تولید کننده هستید؟
ما تولید کننده با 10 سال تجربه هستیم، ما در تحقیق، توسعه و تولید تخصص داریم
برای کابل فیبر نوری، کابل رها کردن و سیم مسیر و غیره.کارخانه ما در شهر گوانگژو است، به بازدید از ما خوش آمدید!
2. در مورد کیفیت؟
ما پس از اتمام تولید، قبل از آزمایش هر الیاف تحویل خواهیم داد.
پس از تایید قیمت، می توانید نمونه های رایگان را برای بررسی کیفیت ما بخواهید.
3. آیا می توانید سفارش کوچک را بپذیرید؟
بله، سفارش کوچک موجود است.ما از پروژه های جدید مشتریان خود حمایت می کنیم، زیرا می دانیم تجارت همیشه از سفارشات کوچک است.
4. زمان تحویل شما چقدر است؟
معمولاً حدود 3-7 روز کاری روز، عمدتاً به مقدار سفارش بستگی دارد.
اما لطفاً مطمئن باشید که ما کالاهای شما را در اسرع وقت پس از پرداخت شما ترتیب خواهیم داد.
5. آیا می توانید سرویس OEM را بپذیرید؟
بله، ما از سرویس OEM استقبال می کنیم.ما می توانیم لوگوی شما را روی محصول چاپ کنیم.هر ایده ای از شما در دسترس است.
