قیمت کارخانه قدرت FRP ADSS 16 24 36 Core G.652d کابل فیبر نوری فضای باز
کابل ADSS چیست؟
تمام دی الکتریک به استفاده از مواد تمام دی الکتریک اشاره دارد (به معنی موادی که دارای خواص غیر رسانایی غیر فلزی است، با یک ماده عایق که در برابر عبور جریان الکتریکی از کابل مقاومت می کند. خود نگهدار به توانایی عضو تقویت کننده کابل نوری برای تحمل وزن خود و بار خارجی کابل ADSS عمدتاً بر روی قاب های قطب برق استفاده می شود، بنابراین لازم است از استحکام مکانیکی بالایی برخوردار باشد و بتواند ضربه محیط های الکتریکی قوی را تحمل کند.
مشخصات
· قابل نصب بدون قطع برق
· عملکرد عالی AT، حداکثر القایی در نقطه عملیاتی غلاف AT می تواند به 25 کیلو ولت برسد.
· وزن سبک و قطر کم باعث کاهش بار ناشی از یخ و باد و بار بر روی برج ها می شود
و پشتیبان ها
· طول دهانه بزرگ و بزرگترین دهانه بیش از 1000 متر است
· عملکرد خوب مقاومت کششی و دما
· طول عمر طراحی 30 سال است
·کاربرد
هنگام طراحی کابل ADSS، وضعیت واقعی خطوط برق هوایی به طور کامل مورد توجه قرار می گیرد.برای خطوط برق هوایی زیر 110 کیلو ولت،
غلاف بیرونی PE اعمال می شود.برای خطوط برق مساوی یا بیش از 110 کیلو ولت، غلاف بیرونی AT اعمال می شود.طراحی اختصاصی کمیت آرامید و رشته
فرآیند می تواند تقاضا را در بازه های مختلف برآورده کند.
·استانداردها
کابل ADSS با استاندارد IEEE P 1222 و همچنین IEC 60794-1 مطابقت دارد.
ساختار و مشخصات فنی
1.ژاکت تک ADSS
| تعداد فیبر |
ساختار |
فیبر در هر لوله |
قطر لوله از دست دادن
(MM)
|
قطر پد / FRP (میلی متر) |
ضخامت ژاکت بیرونی (میلی متر) |
مرجع.بیرونی
قطر
(میلی متر) |
مرجع.وزن
(کیلوگرم/کیلومتر) |
| ژاکت پلی اتیلن |
در ژاکت |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.70.1 ± |
9.8 |
80 |
90 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
0.1±1.7 |
9.8 |
80 |
90 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
0.1±1.7 |
9.8 |
80 |
90 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
0.1±1.7 |
9.8 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
0.1±1.7 |
9.8 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
0.1±1.7 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
0.1±1.7 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
0.1±1.7 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
0.1±1.7 |
15.2 |
176 |
189 |
نکات: تمام مشخصات در جدول فوق داده های تقریبی است، برای مشخصات جزئیات بیشتر،
لطفا با فروشندگان ما تماس بگیرید.
2. ژاکت دو نفره ADSS
| تعداد فیبر |
ساختار |
فیبر در هر لوله |
قطر لوله از دست دادن
(MM)
|
قطر پد / FRP (میلی متر) |
ضخامت ژاکت بیرونی (میلی متر) |
مرجع.بیرونی
قطر
(میلی متر) |
مرجع.وزن
(کیلوگرم/کیلومتر) |
| ژاکت پلی اتیلن |
در ژاکت |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
0.1±1.7 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
0.1±1.7 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
0.1±1.7 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
0.1±1.7 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
0.1±1.7 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
0.1±1.7 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
0.1±1.7 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
0.1±1.7 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
0.1±1.7 |
16.5 |
212 |
228 |
نکات: تمام مشخصات در جدول فوق داده های تقریبی است، برای مشخصات جزئیات بیشتر،
لطفا با فروشندگان ما تماس بگیرید.
|
نوع فیبر
|
تضعیفی
(+20℃)
|
پهنای باند
|
طول موج قطع کابل نوری
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260 نانومتر |
| G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
≤1450 نانومتر |
| 50/125 میکرومتر |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62.5/125 میکرومتر |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|
تصویر جزئیات را نشان می دهد

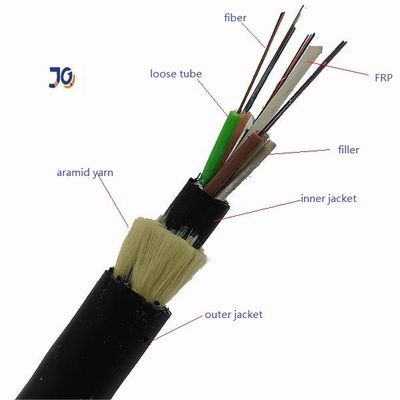

کابل فیبر ADSS تک ژاکت

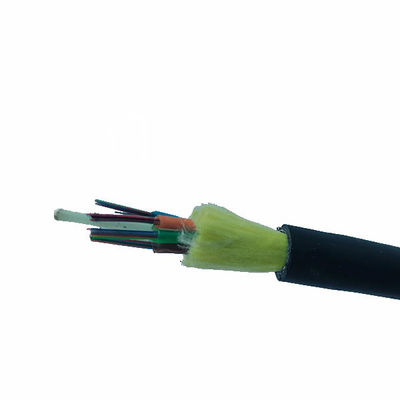

کابل فیبر نوری ADSS دو ژاکت

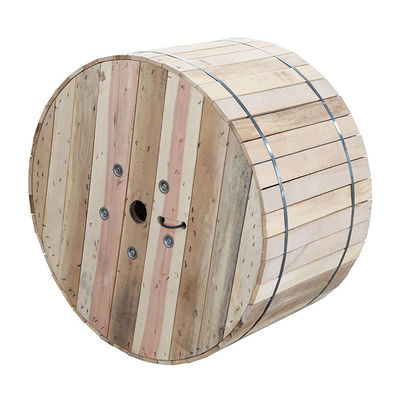

بسته بندی:
1. آیا مستقیم کارخانه هستید؟
به عنوان یک تولید کننده حرفه ای کابل، متخصص در کابل فیبر نوری، کابل شکست MPO، وصله سیم فیبر نوری.
محصولات ما عمدتا به اروپا، آمریکای جنوبی و برخی کشورها و مناطق دیگر صادر می شود.
2. محصولات اصلی شما چیست؟
کابل های فیبر نوری فضای باز کابل های فیبر نوری داخلی کابل های فیبر نوری FTTH رها کردن کابل های ADSS
کابل فیبر پچ کوردهای زرهی داخلی پچ کوردهای نوری Sc LC FC ST MTP پچ کورد نوری MPO
3. دوره تضمین کیفیت محصول؟
20 سال ضمانت کابل فیبر نوری
4. آیا گواهی برای مواد اولیه دارید؟
ما با تامین کنندگان مواد خام واجد شرایط ISO9001 ROHS همکاری طولانی مدت ایجاد می کنیم
