کابل فیبر نوری هوایی Mini ADSS 6 هسته 12 هسته ای ASU G652D
تماس با شخص : Philip
شماره تلفن : +8613422342788
واتس اپ : +8613422342788
| مقدار حداقل تعداد سفارش : | 1000 متر | جزئیات بسته بندی : | طبل چوبی |
|---|---|---|---|
| زمان تحویل : | 2-4 روز | شرایط پرداخت : | Western Union، MoneyGram، T/T، L/C |
| قابلیت ارائه : | 100 کیلومتر در 2 روز |
| محل منبع: | چین | نام تجاری: | jiqian |
|---|---|---|---|
| گواهی: | ISO | شماره مدل: | GYXTW 16 هسته 24 هسته |
|
اطلاعات تکمیلی |
|||
| نوع فیبر: | G652D | OEM: | در دسترس |
|---|---|---|---|
| کاربرد: | مجرا | تعداد هادی ها: | 12 16 24 |
| ساختار: | لوله شل | دمای عملیاتی: | -40 ~ 60 + C |
| برجسته: | کابل فیبر نوری G657A,کابل فیبر نوری تک حالته,کابل فیبر نوری GYXTW |
||
توضیحات محصول

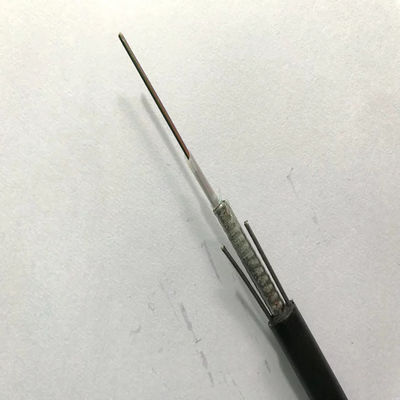

کابل فیبر نوری 12 / 16 / 24 هسته ای تک حالته در فضای باز زره دار GYXTW G657A
فیبر 250 میکرومتری در یک لوله شل ساخته شده از پلاستیک با مدول بالا قرار گرفته است.لوله ها با یک ترکیب پرکننده مقاوم در برابر آب پر شده اند.لوله با یک لایه PSP به صورت طولی پیچیده شده است.بین PSP و لوله شل مواد مسدود کننده آب اعمال می شود تا کابل فشرده و ضد آب بماند.دو سیم فولادی موازی در دو طرف نوار فولادی قرار می گیرد.سیم های فولادی موازی در نوار دو طرف قرار می گیرند.کابل با روکش پلی اتیلن (PE) تکمیل شده است
امکانات
عملکرد مکانیکی و دمایی خوب
لوله شل با استحکام بالا که در برابر هیدرولیز مقاوم است
ترکیب مخصوص پرکننده لوله، حفاظت حیاتی فیبر را تضمین می کند
مقاومت در برابر خرد شدن و انعطاف پذیری
PSP تقویت کننده ضد رطوبت
دو سیم فولادی موازی استحکام کششی را تضمین می کند
قطر کوچک، وزن سبک و نصب دوستانه
ذخیره سازی / دمای عملیاتی: -40℃~+70℃
کاربرد
قابل استفاده در داکت / هوایی
پارامتر فیبر
| خیر | موارد | واحد | مشخصات | |
| G.652D | ||||
| 1 | قطر میدان حالت | 1310 نانومتر | میکرومتر | 0.4±9.2 |
| 1550 نانومتر | میکرومتر | 0.5±10.4 | ||
| 2 | قطر روکش | میکرومتر | 0.7±124.8 | |
| 3 | روکش غیر دایره ای | % | ≤0.7 | |
| 4 | خطای تمرکز روی روکش هسته | میکرومتر | ≤0.5 | |
| 5 | قطر پوشش | میکرومتر | 245±5 | |
| 6 | پوشش غیر دایره ای | % | ≤6.0 | |
| 7 | خطای تمرکز روکش پوشش | میکرومتر | ≤12.0 | |
| 8 | طول موج قطع کابل | نانومتر | λcc≤1260 | |
| 9 | تضعیف (حداکثر) | 1310 نانومتر | دسی بل در کیلومتر | ≤0.36 |
| 1550 نانومتر | دسی بل در کیلومتر | ≤0.24 | ||
پارامترهای کابل
| موارد | مشخصات فنی | |
| تعداد فیبر | 2 تا 24 | |
| الیاف پوشش رنگی | بعد، ابعاد، اندازه | 250µm±15µm |
| رنگ | آبی، نارنجی، سبز، قهوه ای، خاکستری، سفید | |
| شل لوله | بعد، ابعاد، اندازه | 2.10mm±0.05mm |
| مواد | PBT | |
| رنگ | طبیعی | |
| عضو قدرت | قطر | 1.0 میلی متر |
| مواد | فولاد | |
| ژاکت بیرونی | بعد، ابعاد، اندازه | 8.0mm±0.1mm |
| مواد | پلی اتیلن | |
| رنگ | مشکی | |
مشخصات مکانیکی و محیطی
| موارد | متحد کردن | مشخصات فنی |
| تنسیو (بلند مدت) | ن | 600 |
| تنش (کوتاه مدت) | ن | 1500 |
| خرد کردن (بلند مدت) | N/10 سانتی متر | 300 |
| خرد کردن (کوتاه مدت) | N/10 سانتی متر | 1000 |
| حداقلشعاع خمشی (دینامیک) | میلی متر | 20D |
| حداقلشعاع خمشی (ایستا) | میلی متر | 10D |
| دمای نصب | ℃ | -20~+60 |
| دمای عملیاتی | ℃ | -40~+70 |
| دمای ذخیره سازی | ℃ | -40~+70 |
پارامتر فنی
| تعداد فیبر | قطر کابل (میلی متر) | وزن کابل (کیلوگرم بر کیلومتر) |
استحکام کششی کوتاه مدت ترم (N) |
مقاومت در برابر شکست کوتاه مدت مدت (N/100mm) |
خم شدن شعاع استاتیک/دینامیک (میلی متر) |
| 2 تا 12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
| 14 تا 24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
| ویژگی های انتقال | |||||
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
|
حداکثر تضعیف (dB/km) (+20℃) |
850 نانومتر | 3.0 | 3.3 | ||
| 1300 نانومتر | 1.0 | 1.0 | |||
| 1310 نانومتر | 0.36 | 0.4 | |||
| 1550 نانومتر | 0.24 | 0.23 | |||
| طول موج قطع کابل (nm) | ≤1260 | ≤1450 |
|
||
