زیرزمینی جاکت دوگانه غیر فلزی زره دار کابل فیبر نوری GYFTA53 / gYTA53

1 کیلومتر
MOQ
زیرزمینی جاکت دوگانه غیر فلزی زره دار کابل فیبر نوری GYFTA53 / gYTA53
امکانات گالری توضیحات محصول درخواست نقل قول
امکانات
مشخصات
تعداد فیبر: 4-288
جنس ژاکت: PE/MDPE/HDPE/LSZH
رنگ ژاکت: سیاه
زمان بلند کردن: بیش از 25 سال
نوع فیبر: G652D
درخواست: زیرزمینی مستقیماً پرنده / مجرای
کارخانه: آره
مارک فیبر: YOFC
عشق: نوار فولادی/نوار آلومینیومی
برجسته کردن:

کابل فیبر نوری زیرزمینی,کابل های فیبر نوری بدون فلز,GYFTA53 / gYTA53 کابل فیبر نوری

,

Non Metallic Armoring Fiber Optic Cable

,

GYFTA53/gYTA53 Fiber Optic Cable
اطلاعات اولیه
محل منبع: گوانگدونگ، چین
نام تجاری: JQ/OEM
گواهی: ISO9001
شماره مدل: GYFTA53
پرداخت
جزئیات بسته بندی: طبل چوبی
زمان تحویل: ۳ تا ۵ روز کاری، بستگی به سفارش شما داره
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union
قابلیت ارائه: 60000 کیلومتر در ماه
توضیحات محصول

GYFTA53 کابل فیبر نوری زیرزمینی دو جاکت غیر فلزی

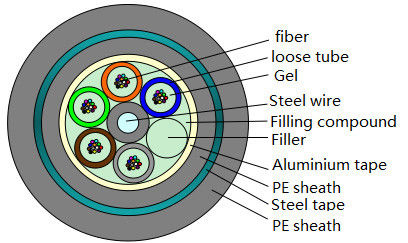

ساخت کابل

کابل GYFTA53 با وارد کردن یک فیبر 250μm به یک لوله گشاده ساخته شده از یک ماده با ماژول بالا که با یک ترکیب آب کش پر شده است ساخته شده است.مرکز هسته یک هسته تقویت کننده غیر فلزی (FRP) استیک هسته تقویت غیر فلزی مورد نیاز است که با یک لایه از پلی اتیلن (PE) اکستروید شود.

زیرزمینی جاکت دوگانه غیر فلزی زره دار کابل فیبر نوری GYFTA53 / gYTA53 0

                                زیرزمینی جاکت دوگانه غیر فلزی زره دار کابل فیبر نوری GYFTA53 / gYTA53 1

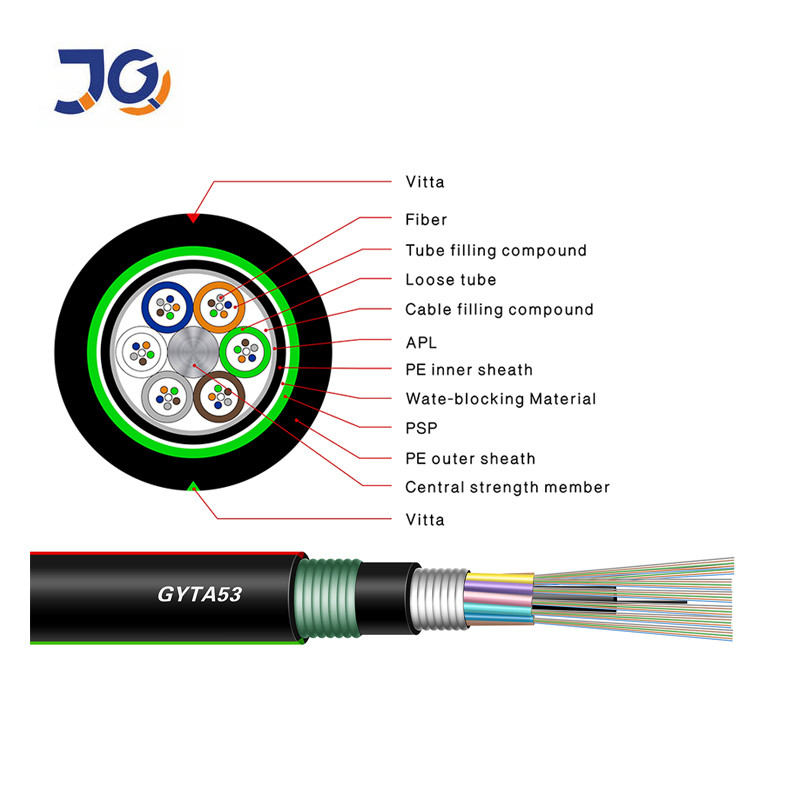

GYFTA53 / GYTA53

نوار آلومینیومی پوشانده شده با پلاستیک (APL) به صورت طولی پیچیده شده و سپس با یک پوشش داخلی پلی اتیلن فشار داده می شود

نوار فولادی دو طرفه پوشش داده شده (PSP) به صورت طولی پیچیده شده و به یک پوشش بیرونی پلی اتیلن برای تشکیل یک کابل فشار داده می شود

استانداردها

کابل فیبر نوری GYFTA53 با استانداردهای YD / T 901 و IEC 60794-1 مطابقت دارد.

اقدامات زیر برای اطمینان از عملکرد ضد آب کابل انجام می شود:
- یک هسته واحد غیر فلزی
- لوله گشاده با یک ترکیب ضد آب خاص پر شده است
- پر کردن هسته کامل - مانع رطوبت نوار آلومینیومی پوشانده با پلاستیک (APL)
- نوار فولادی دو طرفه پوشش داده شده (PSP) مقاومت ضد رطوبت کابل را بهبود می بخشد - مواد خنک کننده آب خوب از نشت طولی کابل جلوگیری می کند
زیرزمینی جاکت دوگانه غیر فلزی زره دار کابل فیبر نوری GYFTA53 / gYTA53 2
میدان های قابل استفاده: لوله زیرزمینی مستقیم دفن شده

زیرزمینی جاکت دوگانه غیر فلزی زره دار کابل فیبر نوری GYFTA53 / gYTA53 3


پارامترهای نوری

    50/125μm 62.5/125μm جی652 جی655
کاهش ((+20°C) @850nm ≤3.0dB/km ≤3.3دبی/کیلومتر
  @1300nm ≤1.0دبی/کیلومتر ≤1.0دبی/کیلومتر
  @1310nm     ≤0.36دبی/کیلومتر ≤0.4دبی/کیلومتر
  @1550nm     ≤0.22 دسیبل/ کیلومتر ≤0.23دبی/کیلومتر
پهنای باند (کلاس A) @850nm ≥ 500MHz.km ≥ 200MHz.km
  @1300nm ≥ 1000MHz.km ≥ 600MHz.km
گشایش عددی   0.200 ± 0.015NA 0.275±0.015NA
طول موج قطع کابل λcc       ≤ 1260nm ≤ 1450nm






زیرزمینی جاکت دوگانه غیر فلزی زره دار کابل فیبر نوری GYFTA53 / gYTA53 4



زیرزمینی جاکت دوگانه غیر فلزی زره دار کابل فیبر نوری GYFTA53 / gYTA53 5



عملکرد کابل



ماده پارامترها
تعداد فیبر 24
فیبر پوشش داده شده رنگی ابعاد 250μm±15μm
  رنگ آبی، نارنجی، سبز، قهوه ای، خاکستری، سفید
لوله گشاده ابعاد 1.8mm±0.1mm
  مواد PBT
  رنگ آبی، نارنجی، سبز، قهوه ای
پرکننده مواد PE
  رنگ سیاه
عضو نیروی مرکزی ابعاد 1.6mm±0.2mm
  مواد سیم فوسفاتی از فولاد
زره دار مواد نوار فولادی پوشانده با پلاستیک و نوار آلومینیومی
ژاکت بیرونی مواد PE
  رنگ سیاه





ویژگی های مکانیکی و محیطی



ماده واحد مشخصات
تنش ((در درازمدت)) N 600
تنش ((براي کوتاه مدت) N 1500
از دست دادن ((در درازمدت)) N/10cm 1000
از هم پاشیدن (به مدت کوتاهی) N/10cm 3000
حداقل شعاع خم شدن (دنیامیک) mm 20D
کمترین شعاع خم (استاتیک) mm 10D
دمای نصب °C -40+60
دمای کار °C -40+70
دمای ذخیره سازی °C -40+70
خم کردن مکرر بار: 250N؛ تعداد چرخه ها: 30 بدون تضعیف اضافه آشکار، بدون شکستن فیبر و بدون آسیب به کابل.
چرخش بار:250N؛ تعداد چرخه ها:10زاویه پیچ: ± 90° بدون تضعیف اضافه آشکار، بدون شکستن فیبر و بدون آسیب به کابل.



آزمایش OTDR

زیرزمینی جاکت دوگانه غیر فلزی زره دار کابل فیبر نوری GYFTA53 / gYTA53 6
