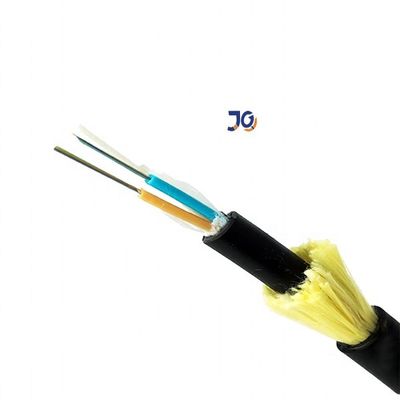

نخ آرامید ژاکت تک دو ژاکت چند هسته ای کابل فیبر نوری ADSS با HDPE
حذف ADSS
ADSSمخفف عبارت All Die-Electric Self Supporting Cable می باشد.این نوعی کابل فیبر نوری است که می تواند خود را بین سازه ها بدون استفاده از قطعات فلزی رسانا نگه دارد.
با حداکثر 144 فیبر، کابل های ADSS می توانند از فیبرهای تک حالته و چند حالته پشتیبانی کنند.از قطب به ساختمان تا استقرار شهر به شهر،
کابل فیبر نوری ADSS برای کاربردهای مجرای در توپولوژی های محلی و بیرونی کارخانه های هوایی و حلقه شبکه پردیس طراحی شده است.معماری مدار انتقال کامل
با عملکرد قابل اطمینان بالا توسط سیستم کابل کشی ارائه می شود که شامل کابل ها، سیستم تعلیق، بن بست و محفظه های پایانه است.
مشخصات
· قابل نصب بدون قطع برق
· عملکرد عالی AT، حداکثر القایی در نقطه عملیاتی غلاف AT می تواند به 25 کیلو ولت برسد.
· وزن سبک و قطر کم باعث کاهش بار ناشی از یخ و باد و بار بر روی برج ها می شود
و پشتیبان ها
· طول دهانه بزرگ و بزرگترین دهانه بیش از 1000 متر است
· عملکرد خوب مقاومت کششی و دما
· طول عمر طراحی 30 سال است
کاربرد کابل فیبر نوری
1. شبکه های LAN، WAN و مترو
2. پروژه FTTH و استقرار FTTX
3. سیستم CATV
4. GPON، EPON
5. تجهیزات تست فیبر نوری
6. پایگاه داده انتقال شبکه پهن باند
- شبکه های مخابراتی
- مراکز داده
- انتقال 40G به 10G
- CATV;
- خاتمه فعال دستگاه؛
- مترو;
- شبکه های محلی؛
- شبکه های پردازش داده
- ابزار آزمایش؛
- نصب محل؛
- شبکه های گسترده
ساختار و مشخصات فنی
1.ژاکت تک ADSS
| تعداد فیبر |
ساختار |
فیبر در هر لوله |
قطر لوله از دست دادن
(MM)
|
قطر پد / FRP (میلی متر) |
ضخامت ژاکت بیرونی (میلی متر) |
مرجع.بیرونی
قطر
(میلی متر) |
مرجع.وزن
(کیلوگرم/کیلومتر) |
| ژاکت پلی اتیلن |
در ژاکت |
| 4 |
1+6 |
4 |
1.85 |
2.0/2.0 |
1.70.1 ± |
9.8 |
83 |
93 |
| 6 |
1+6 |
6 |
1.85 |
2.0/2.0 |
0.1±1.7 |
9.8 |
83 |
93 |
| 8 |
1+6 |
4 |
1.85 |
2.0/2.0 |
0.1±1.7 |
9.8 |
83 |
93 |
| 12 |
1+6 |
6 |
1.85 |
2.0/2.0 |
0.1±1.7 |
9.8 |
83 |
93 |
| 24 |
1+6 |
6 |
2.0 |
2.0/2.0 |
0.1±1.7 |
9.8 |
86 |
96 |
| 48 |
1+6 |
12 |
2.0 |
2.0/2.0 |
0.1±1.7 |
10.0 |
89 |
99 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
0.1±1.7 |
10.5 |
99 |
109 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
0.1±1.7 |
12.0 |
124 |
136 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
0.1±1.7 |
15.2 |
176 |
189 |
نکات: تمام مشخصات در جدول بالا داده های تقریبی است، برای مشخصات جزئیات بیشتر،
لطفا با فروشندگان ما تماس بگیرید.
2. ژاکت دو نفره ADSS
| تعداد فیبر |
ساختار |
فیبر در هر لوله |
قطر لوله از دست دادن
(MM)
|
قطر پد / FRP (میلی متر) |
ضخامت ژاکت بیرونی (میلی متر) |
مرجع.بیرونی
قطر
(میلی متر) |
مرجع.وزن
(کیلوگرم/کیلومتر) |
| ژاکت پلی اتیلن |
در ژاکت |
| 4 |
1+6 |
4 |
1.85 |
2.0/2.0 |
0.1±1.7 |
12.0 |
125 |
135 |
| 6 |
1+6 |
6 |
1.85 |
2.0/2.0 |
0.1±1.7 |
12.0 |
125 |
135 |
| 8 |
1+6 |
4 |
1.85 |
2.0/2.0 |
0.1±1.7 |
12.0 |
125 |
135 |
| 12 |
1+6 |
6 |
1.85 |
2.0/2.0 |
0.1±1.7 |
12.0 |
125 |
135 |
| 24 |
1+6 |
6 |
2.0 |
2.0/2.0 |
0.1±1.7 |
12.0 |
128 |
138 |
| 48 |
1+6 |
12 |
2.0 |
2.0/2.0 |
0.1±1.7 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
0.1±1.7 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
0.1±1.7 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
0.1±1.7 |
16.5 |
212 |
228 |
نکات: تمام مشخصات در جدول بالا داده های تقریبی است، برای مشخصات جزئیات بیشتر،
لطفا با فروشندگان ما تماس بگیرید.
|
نوع فیبر
|
تضعیفی
(+20℃)
|
پهنای باند
|
طول موج قطع کابل نوری
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260 نانومتر |
| G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
≤1450 نانومتر |
| 50/125 میکرومتر |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62.5/125 میکرومتر |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|

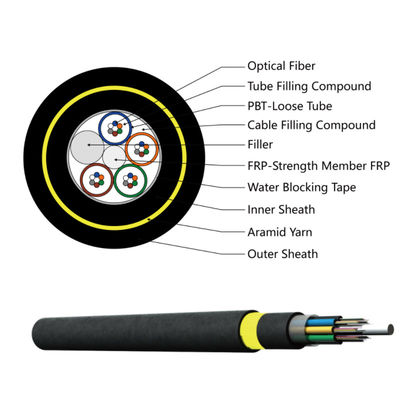

تصویر جزئیات را نشان می دهد
کابل فیبر ADSS تک ژاکت

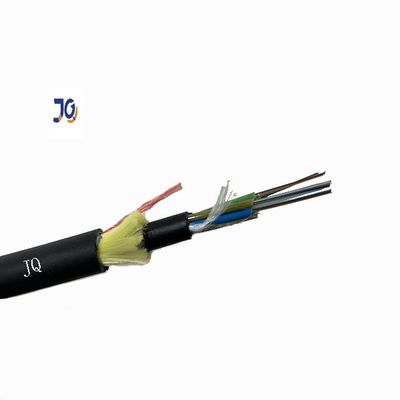

کابل فیبر نوری ADSS دو ژاکت
بسته بندی:
1. آیا مستقیم کارخانه هستید؟
به عنوان یک تولید کننده حرفه ای کابل، متخصص در کابل فیبر نوری، کابل شکست MPO، وصله سیم فیبر نوری.
محصولات ما عمدتا به اروپا، آمریکای جنوبی و برخی کشورها و مناطق دیگر صادر می شود.
2. محصولات اصلی شما چیست؟
کابل های فیبر نوری فضای باز کابل های فیبر نوری داخلی کابل های فیبر نوری FTTH رها کردن کابل های ADSS
کابل فیبر پچ کوردهای زرهی داخلی پچ کوردهای نوری Sc LC FC ST MTP پچ کورد نوری MPO
3. دوره تضمین کیفیت محصول؟
20 سال ضمانت کابل فیبر نوری
4. آیا گواهی برای مواد اولیه دارید؟
ما با تامین کنندگان مواد خام واجد شرایط ISO9001 ROHS همکاری طولانی مدت ایجاد می کنیم
