تماس با شخص : Philip
شماره تلفن : +8613422342788
واتس اپ : +8613422342788

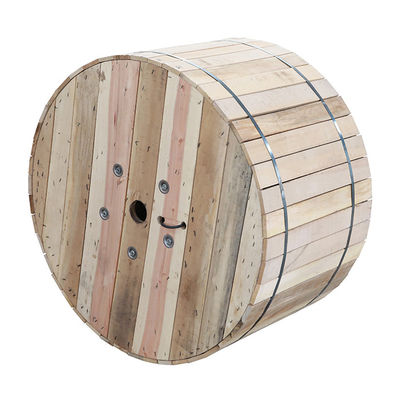

مقدار حداقل تعداد سفارش : | 6 کیلومتر | جزئیات بسته بندی : | طبل چوبی |
---|---|---|---|
زمان تحویل : | 10 روز، به مقدار سفارش بستگی دارد | شرایط پرداخت : | L/C، T/T، Western Union، Alipay |
قابلیت ارائه : | 5000 کیلومتر در ماه |
نام تجاری: | JQ/HAISO | گواهی: | ISO 9001/CE/ROHS/FCC |
---|---|---|---|
شماره مدل: | ADSS-24B1/12B1 |
اطلاعات تکمیلی |
|||
محل منبع: | گوانگژو، چین | مارک کابل: | جی کیو |
---|---|---|---|
تعداد هادی: | ≥ 10 | سازنده: | آره |
کاربرد: | در بالای سر | غلاف بیرونی: | پلی اتیلن |
تعداد فیبر: | 2-288 | دمای نگهداری و استفاده: | -40 تا +70 درجه سانتیگراد. |
بیرون غلاف: | PE/AT | ||
برجسته: | کابل فیبر نوری 48 هسته ای ADSS,کابل فیبر نوری ADSS 100 متر |
توضیحات محصول
کابل فیبر نوری هوایی ADSS خود پشتیبانی 12/24/48 هسته دهانه 100 متر
توصیف محصول

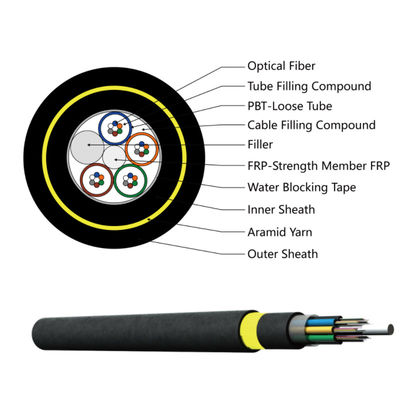

کابل ADSS از مواد غیر فلزی ساخته شده است و با خط انتقال نیروی هوایی خود پشتیبانی می شود.ماده مقاومت کششی نخ آرامید با ماژول های الاستیسیته بالا است.و بهینه سازی ساختار می تواند وزن کابل و خواص مکانیکی و فیزیکی آن را به طور مناسب مستقر کند و بار روی برج را به حداقل برساند.ساختار لوله شل، لولههای ژلهای پر شده، عناصر (لوله و میلههای پرکننده) و نخ مسدودکننده آب در اطراف عضو استحکام مرکزی غیرفلزی، نخهای پلی استری که برای اتصال هسته کابل استفاده میشوند، نوار مسدودکننده آب که به صورت طولی به دور هسته کابل پیچیده شده است، نخهای نارامید غلاف خارجی تقویت شده و پلی اتیلن
مشخصات
· قابل نصب بدون قطع برق
· عملکرد عالی AT، حداکثر القایی در نقطه عملیاتی غلاف AT می تواند به 25 کیلو ولت برسد.
· وزن سبک و قطر کم باعث کاهش بار ناشی از یخ و باد و بار بر روی برج ها می شود
و پشتیبان ها
· طول دهانه بزرگ و بزرگترین دهانه بیش از 1000 متر است
· عملکرد خوب مقاومت کششی و دما
· طول عمر طراحی 30 سال است
·کاربرد
هنگام طراحی کابل ADSS، وضعیت واقعی خطوط برق هوایی به طور کامل مورد توجه قرار می گیرد.برای خطوط برق هوایی زیر 110 کیلو ولت، غلاف بیرونی پلی اتیلن اعمال می شود.برای خطوط برق مساوی یا بیش از 110 کیلو ولت، غلاف بیرونی AT اعمال می شود.طراحی اختصاصی کمیت آرامید و فرآیند رشته می تواند تقاضا را در دهانه های مختلف برآورده کند.
· استانداردها
کابل ADSS با استاندارد IEEE P 1222 و همچنین IEC 60794-1 مطابقت دارد.
تصاویر جزئیات ADSS نشان می دهد:
تک ژاکت ADSS
ژاکت دو نفره ADSS
برگه های داده ADSS
ساختار و مشخصات فنی ADSS-SJ (50-150M)
مرجع.بیرونی قطر (میلی متر) | مرجع.وزن (کیلوگرم/کیلومتر) | ضبطروزانه حداکثر. | حداکثر مجاز تنش کاری (kN) | زنگ تفريح | استحکام - قدرت | مدول از | حرارت | دهانه مناسب متر | ||||
ژاکت پلی اتیلن | در ژاکت | آ | ب | سی | D | |||||||
11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
ساختار و مشخصات فنی ADSS-DJ (50-750M)
مرجع.بیرونی قطر (میلی متر) | مرجع.وزن (کیلوگرم/کیلومتر) | ضبطروزانه حداکثر. (kN) | حداکثر مجاز تنش کاری (kN) | زنگ تفريح | استحکام - قدرت | مدول از | حرارت | دهانه مناسب متر | ||||
ژاکت پلی اتیلن | در ژاکت | آ | ب | سی | D | |||||||
12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 | 670 | 460 | 650 | 460 |
15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
مشخصه نوری
نوع فیبر | تضعیفی | پهنای باند | روزنە عددی | طول موج قطع کابل نوری | ||||
---|---|---|---|---|---|---|---|---|
@850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260 نانومتر |
G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450 نانومتر |
50/125 میکرومتر | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | 0.015±0.200 NA | --- |
62.5/125 میکرومتر | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | 0.015±0.275 NA | --- |
سوالات متداول
1. آیا شما شرکت تجاری یا سازنده هستید؟
ما تولید کننده با 10 سال تجربه هستیم، ما در تحقیق، توسعه و تولید تخصص داریم
برای کابل فیبر نوری، کابل رها کردن و سیم مسیر و غیره.کارخانه ما در شهر گوانگژو است، به بازدید از ما خوش آمدید!
2. در مورد کیفیت؟
ما پس از اتمام تولید، قبل از آزمایش هر الیاف تحویل خواهیم داد.
پس از تایید قیمت، می توانید نمونه های رایگان را برای بررسی کیفیت ما بخواهید.
3. آیا می توانید سفارش کوچک را بپذیرید؟
بله، سفارش کوچک موجود است.ما از پروژه های جدید مشتریان خود حمایت می کنیم، زیرا می دانیم تجارت همیشه از سفارشات کوچک است.
4. زمان تحویل شما چقدر است؟
معمولاً حدود 3-7 روز کاری روز، عمدتاً به مقدار سفارش بستگی دارد.
اما لطفاً مطمئن باشید که ما کالاهای شما را در اسرع وقت پس از پرداخت شما ترتیب خواهیم داد.
کاربرد: سربار خود پشتیبانی
