کابل فیبر نوری ADSS با HDPE بدون ژاکت دوگانه فلزی
کابل ADSS چیست؟
مخفف عبارت All Die-Electric Self Supporting Cable می باشد.این نوعی کابل فیبر نوری است که می تواند خود را بین سازه ها بدون استفاده از قطعات فلزی رسانا نگه دارد.با حداکثر 144 فیبر، کابل های ADSS می توانند از فیبرهای تک حالته و چند حالته پشتیبانی کنند.کابل فیبر نوری ADSS از قطب به ساختمان گرفته تا استقرار شهری به شهر دیگر برای کاربردهای کانالی در توپولوژی های محلی و بیرونی شبکه های هوایی و شبکه پردیس دانشگاه طراحی شده است.یک معماری مدار انتقال کامل با عملکرد با قابلیت اطمینان بالا توسط سیستم کابل کشی ارائه شده است که شامل کابل ها، سیستم تعلیق، بن بست و محفظه های پایانه است.
مزایای ADSS
استفاده از کابل فیبر نوری ADSS مزایای زیادی دارد.وزن و قطر کلی کابل ها کوچک است که خبر خوبی برای برج ها و تیرها است.رطوبت و حمله شیمیایی توسط ساختار ناهموار محافظت می شود.این یک برنامه همه کاره است که می تواند برای اکثر استقرارهای سربار در فضای باز استفاده شود.محدوده انتقال کلی نیز کافی است.پس از نصب کابل ADSS، حداکثر عمر مفید آن تا 30 سال خواهد بود.
ساختار و مشخصات فنی
1.ژاکت تک ADSS
| تعداد فیبر |
ساختار |
فیبر در هر لوله |
قطر لوله از دست دادن
(MM)
|
قطر پد / FRP (میلی متر) |
ضخامت ژاکت بیرونی (میلی متر) |
مرجع.بیرونی
قطر
(میلی متر) |
مرجع.وزن
(کیلوگرم/کیلومتر) |
| ژاکت پلی اتیلن |
در ژاکت |
| 4 |
1+6 |
4 |
1.9 |
2.0/2.0 |
1.70.1 ± |
9.8 |
83 |
93 |
| 6 |
1+6 |
6 |
1.9 |
2.0/2.0 |
0.1±1.7 |
9.8 |
83 |
93 |
| 8 |
1+6 |
4 |
1.9 |
2.0/2.0 |
0.1±1.7 |
9.8 |
83 |
93 |
| 12 |
1+6 |
6 |
1.9 |
2.0/2.0 |
0.1±1.7 |
9.8 |
83 |
93 |
| 24 |
1+6 |
6 |
2.0 |
2.0/2.0 |
0.1±1.7 |
9.8 |
86 |
96 |
| 48 |
1+6 |
12 |
2.0 |
2.0/2.0 |
0.1±1.7 |
10.0 |
89 |
99 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
0.1±1.7 |
10.5 |
99 |
109 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
0.1±1.7 |
12.0 |
124 |
136 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
0.1±1.7 |
15.2 |
176 |
189 |
نکات: تمام مشخصات در جدول بالا داده های تقریبی است، برای مشخصات جزئیات بیشتر،
لطفا با فروشندگان ما تماس بگیرید.
2. ژاکت دو نفره ADSS
| تعداد فیبر |
ساختار |
فیبر در هر لوله |
قطر لوله از دست دادن
(MM)
|
قطر پد / FRP (میلی متر) |
ضخامت ژاکت بیرونی (میلی متر) |
مرجع.بیرونی
قطر
(میلی متر) |
مرجع.وزن
(کیلوگرم/کیلومتر) |
| ژاکت پلی اتیلن |
در ژاکت |
| 4 |
1+6 |
4 |
1.9 |
2.0/2.0 |
0.1±1.7 |
12.0 |
125 |
135 |
| 6 |
1+6 |
6 |
1.9 |
2.0/2.0 |
0.1±1.7 |
12.0 |
125 |
135 |
| 8 |
1+6 |
4 |
1.9 |
2.0/2.0 |
0.1±1.7 |
12.0 |
125 |
135 |
| 12 |
1+6 |
6 |
1.9 |
2.0/2.0 |
0.1±1.7 |
12.0 |
125 |
135 |
| 24 |
1+6 |
6 |
2.0 |
2.0/2.0 |
0.1±1.7 |
12.0 |
128 |
138 |
| 48 |
1+6 |
12 |
2.0 |
2.0/2.0 |
0.1±1.7 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
0.1±1.7 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
0.1±1.7 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
0.1±1.7 |
16.5 |
212 |
228 |
نکات: تمام مشخصات در جدول بالا داده های تقریبی است، برای مشخصات جزئیات بیشتر،
لطفا با فروشندگان ما تماس بگیرید.
|
نوع فیبر
|
تضعیفی
(+20℃)
|
پهنای باند
|
طول موج قطع کابل نوری
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260 نانومتر |
| G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
≤1450 نانومتر |
| 50/125 میکرومتر |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62.5/125 میکرومتر |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|

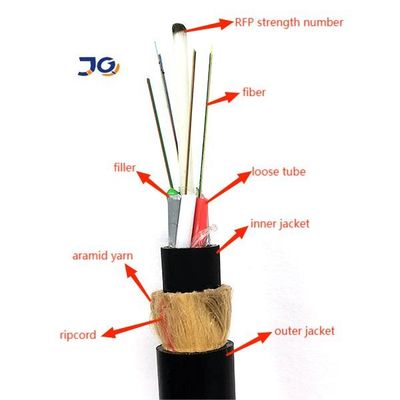

تصویر جزئیات را نشان می دهد
کابل فیبر ADSS تک ژاکت
کابل فیبر نوری ADSS دو ژاکت
برنامه های کاربردی
1. شرکت های برق، شرکت های مخابراتی، راه آهن و گروه های شبکه خصوصی برای مخابرات
طراحی شده برای نصب در خطوط توزیع و انتقال
2. قابل نصب در نزدیکی هادی ها
3. ایده آل برای برنامه های کاربردی که نیاز به حداقل زمان خرابی دارند
4. برای شبکههای مخابراتی که برای راهاندازی سریع و کمهزینه حق بیمه قائل هستند
5. برای برنامه های FTTX مانندFTTH(فیبر به خانه)

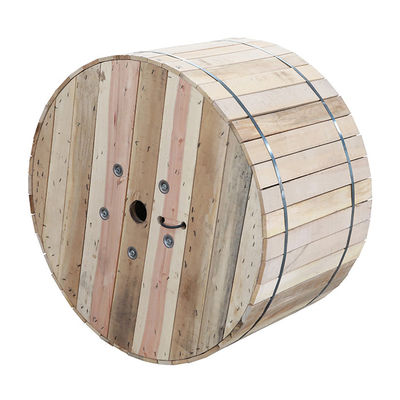

بسته بندی:
سوالات متداول
1. آیا شما شرکت تجاری یا سازنده هستید؟
ما تولید کننده با 10 سال تجربه هستیم، ما در تحقیق، توسعه و تولید تخصص داریم
برای کابل فیبر نوری، کابل رها کردن و سیم مسیر و غیره.کارخانه ما در شهر گوانگژو است، به بازدید از ما خوش آمدید!
2. در مورد کیفیت؟
ما پس از اتمام تولید، قبل از آزمایش هر الیاف تحویل خواهیم داد.
پس از تایید قیمت، می توانید نمونه های رایگان را برای بررسی کیفیت ما بخواهید.
3. آیا می توانید سفارش کوچک را بپذیرید؟
بله، سفارش کوچک موجود است.ما از پروژه های جدید مشتریان خود حمایت می کنیم، زیرا می دانیم تجارت همیشه از سفارشات کوچک است.
4. زمان تحویل شما چقدر است؟
معمولاً حدود 3-7 روز کاری روز، عمدتاً به مقدار سفارش بستگی دارد.
اما لطفاً مطمئن باشید که ما کالاهای شما را در اسرع وقت پس از پرداخت شما ترتیب خواهیم داد.
5. آیا می توانید سرویس OEM را بپذیرید؟
بله، ما از سرویس OEM استقبال می کنیم.ما می توانیم لوگوی شما را روی محصول چاپ کنیم.هر ایده ای از شما در دسترس است.
