اطلاعات تکمیلی |
|||
نوع فیبر: | G652D | OEM: | در دسترس |
---|---|---|---|
کاربرد: | هوایی / مجرای | تعداد هادی ها: | 72/48 هسته / 96 هسته |
ساختار: | لوله شل رشته ای | دمای عملیاتی: | -40 ~ 60 + C |
عضو قدرت مرکزی: | FRP | ||

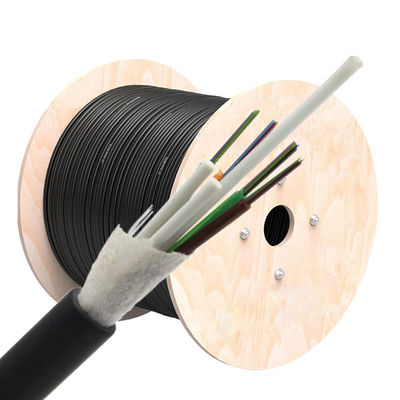

برجسته: | کابل فیبر نوری هوایی 48 هسته ای,کابل فیبر نوری GYFTY,کابل فیبر نوری استحکام FRP |
توضیحات محصول
ساختار و پارامتر کابل:
فیبر شمردن |
حداکثرتعداد فیبر در هر لوله |
واحد کل شمردن (LT + FR) |
ضخامت روکش کابل (اسمی*) |
قطر کلی (اسمی**) |
وزن (تقریبا) |
میلی متر | میلی متر | کیلوگرم بر کیلومتر | |||
288 | 24 | 12 لیتر | 1.8 | 18.9 | 300 |
* ضخامت غلاف اسمی ممکن است 0.2 میلی متر متفاوت باشد.
** قطر بیرونی و ارتفاع اسمی ممکن است 0.2 میلی متر متفاوت باشد.
خواص فیبر:
خواص فیبر نوری تک حالته (ITU-T Rec. G.652D)
مورد | مشخصات |
نوع فیبر | حالت تک |
مواد فیبر | سیلیس دوپ شده |
ضریب تضعیف @ 1310 نانومتر @ 1383 نانومتر @ 1550 نانومتر @ 1625 نانومتر |
≤ 0.36 دسی بل در کیلومتر ≤0.32 دسی بل در کیلومتر ≤0.22 دسی بل در کیلومتر ≤0.30 دسی بل در کیلومتر |
ناپیوستگی نقطه | ≤ 0.05 دسی بل |
طول موج قطع کابل | ≤ 1260 نانومتر |
طول موج پراکندگی صفر | 1300 ~ 1324 نانومتر |
شیب پراکندگی صفر | ≤0.093 ps/(nm².km) |
پراکندگی کروماتیک @ 1288 ~ 1339 نانومتر @ 1271 ~ 1360 نانومتر @ 1550 نانومتر @ 1625 نانومتر |
≤3.5 ps/(nm.km) ≤5.3 ps/(nm.km) ≤18 ps/(nm.km) ≤22 ps/(nm.km) |
PMD | ≤0.2 ps/km½ |
قطر میدان حالت @ 1310 نانومتر | 0.4±9.2 um |
خطای تمرکز هسته / روکش | ≤0.5 um |
قطر روکش | 0.7 ± 125.0 um |
روکش غیر دایره ای | ≤1.0٪ |
قطر پوشش اولیه | 10 ± 245 میکرومتر |
سطح آزمون اثبات | 100 kpsi (=0.69 Gpa)، 1٪ |
وابستگی به دما 0℃~ +70℃ @ 1310 و 1550 نانومتر |
≤ 0.1 دسی بل در کیلومتر |
شعاع خم شدن کابل: 10 x قطر کابل (در حین کار)
قطر کابل 20 x (در حین نصب)
محدوده دما:
محدوده دمای عملیاتی | -40 تا +60 درجه سانتیگراد |
محدوده دمای ذخیره سازی / حمل و نقل | -50 تا +70 درجه سانتیگراد |
محدوده دمای نصب | -30 تا +50 درجه سانتیگراد |
جزئیات بسته:

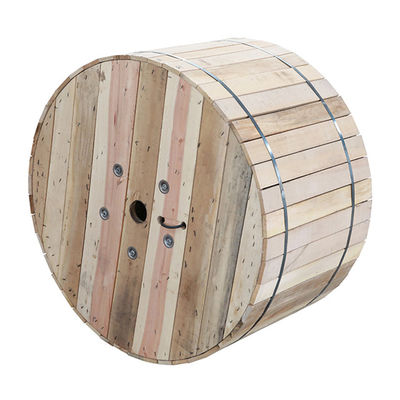

طبل چوبی آهنی یا طبل چوبی بخور، طبل چوبی معمولی
اندازه درام را می توان طراحی کرد، جزئیات برای ظروف مناسب محاسبه می شود
