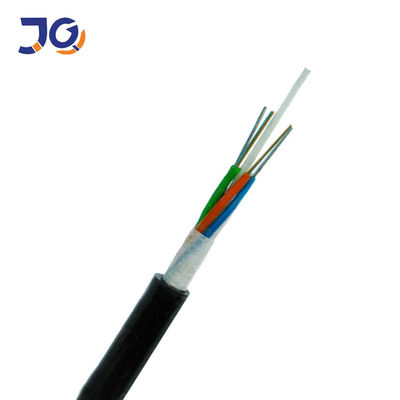

ترکیب پرکنندهپلاستیک تقویت شده با الیاف (FRP) در مرکز هسته به عنوان یک عضو استحکام غیرفلزی قرار می گیرد.لوله ها (وپرکننده ها) در اطراف عضو استحکام به یک هسته فشرده و دایره ای رشته می شوند.بعد از اینکه هسته کابل با پر شد
برای محافظت از آن در برابر نفوذ آب، کابل با یک غلاف PE تکمیل می شود.
تعداد فیبر |
ساختار |
الیاف در هر لوله |
قطر لوله شل (میلی متر) |
CSM قطر/قطر لنت (میلی متر) |
ضخامت اسمی ژاکت بیرونی (میلی متر) |
قطر / ارتفاع کابل (میلی متر) |
وزن کابل (کیلوگرم بر کیلومتر) |
4 | 1+5 | 4 | 0.1±1.8 | 1.4/1.4 | 1.6 | 0.2±8.6 | 60 |
6 | 1+5 | 6 | 0.1±1.85 | 1.4/1.4 | 1.6 | 0.2±8.6 | 60 |
8 | 1+5 | 8 | 0.1±1.9 | 1.4/1.4 | 1.6 | 0.2±8.6 | 60 |
12 | 1+5 | 6 | 0.1±1.85 | 1.4/1.4 | 1.6 | 0.2±8.6 | 60 |
24 | 1+5 | 6 | 0.3±1.85 | 1.4/1.4 | 1.6 | 0.2±8.8 | 65 |
36 | 1+5 | 12 | 0.1±1.95 | 1.5/1.5 | 1.6 | 9.0±0.2 | 65 |
48 | 1+5 | 12 | 0.1±1.95 | 1.5/1.5 | 1.6 | 9.0±0.2 | 65 |
72 | 1+6 | 12 | 0.1±1.95 | 2.0/2.0 | 1.6 | 9.5 | 75 |
96 | 1+8 | 12 | 0.1±1.95 | 1.6/3.2 | 1.6 | 11.0 | 103 |
144 | 1+12 | 12 | 0.1±1.95 | 2.2/6.4 | 1.8 | 13.8 | 160 |
مورد | واحد | مشخصات | |
نوع فیبر | G.652D | ||
قطر میدان حالت |
1310 نانومتر | میلی متر | 0.4±9.2 |
1550 نانومتر | میلی متر | 0.8±10.4 | |
قطر روکش | میلی متر | 1±125.0 | |
روکش غیر دایره ای | % | 1.0 پوند | |
خطای تمرکز هسته/روکش | میلی متر | 0.5 پوند | |
قطر پوشش | میلی متر | 245±5 | |
پوشش غیر دایره ای | % | 6.0 پوند | |
خطای تمرکز روی پوشش/روکش | میلی متر | 12.0 پوند | |
طول موج قطع کابل | نانومتر | 1260 پوند | |
ضریب تضعیف |
1310 نانومتر | دسی بل در کیلومتر | 0.36 پوند |
1550 نانومتر | دسی بل در کیلومتر | 0.22 پوند | |
اثبات سطح استرس | kpsi | ≥100 |
محدوده دما
محدوده دمای عملیاتی | -40 تا +60 درجه سانتیگراد |
محدوده دمای ذخیره سازی / حمل و نقل | -50 تا +70 درجه سانتیگراد |
محدوده دمای نصب | -30 تا +50 درجه سانتیگراد |
کاربرد:
مخابرات از راه دور، LAN در منطقه ولتاژ بالا یا دسترسی به شبکه مخابراتی
مخصوصا برای سیستم انتقال نیرومناطق رعد و برق بیش از حد و تداخل الکترومغناطیسی بالا.
مزایای:
پراکندگی و تضعیف کم.
طراحی مناسب، کنترل دقیق طول بیش از حد فیبر و فرآیند رشتهبندی مشخص، کابل را مکانیکی و عالی میکند.
ویژگی های محیطی
توانایی ضد الکترومغناطیس
قطر کابل کوچک، وزن کابل سبک، به راحتی نصب می شود.

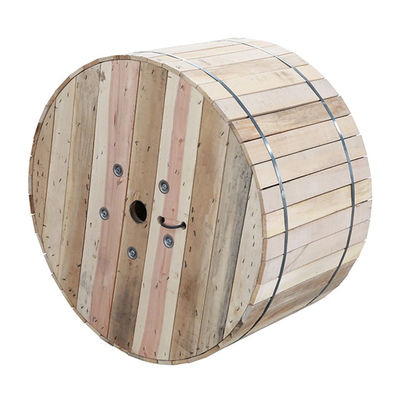

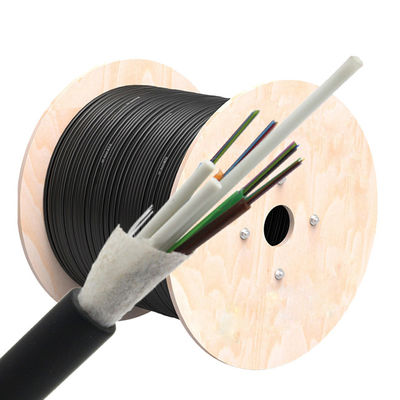

بسته بندی
هر یک از طول کابل باید بر روی درام چوبی بخور شده مناسب برای حمل و نقل در مسافت های طولانی حلقه شود.
با ورق بافر پلاستیکی پوشانده شده است.
مهر و موم شده توسط چوب های چوبی محکم.
حداقل 1 متر از انتهای داخلی کابل برای آزمایش در نظر گرفته می شود.
