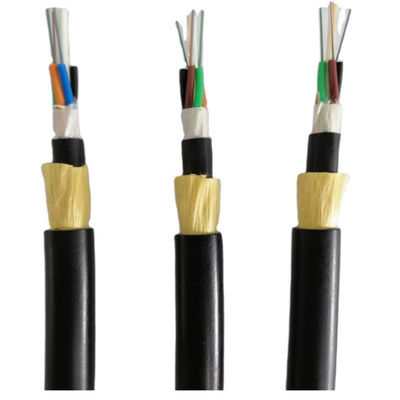

110kV SZ Stranded Loose Tube ADSS Fiber Cable , All Dielectric Fiber Optic Cable

کابل فیبر ADSS 110 کیلوولت SZ SZ، کابل فیبر نوری تمام دی الکتریک

اکنون تماس بگیرید

کابل فیبر ADSS 110 کیلوولت SZ SZ، کابل فیبر نوری تمام دی الکتریک

مقدار حداقل تعداد سفارش :	1 کیلومتر	جزئیات بسته بندی :	طبل چوبی
زمان تحویل :	2-4 روز کاری	شرایط پرداخت :	L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه :	80000 کیلومتر

محل منبع:	چین	نام تجاری:	Jiqian/OEM
گواهی:	CE/ISO9001	شماره مدل:	ADSS

اطلاعات تکمیلی
تایپ کنید:	کابل فیبر نوری	رنگ:	سیاه
غلاف:	پلی اتیلن	فیبر به حساب می آید:	2-288
محل منبع:	گوانگدونگ، چین	کاربرد::	آنتن فضای باز
برجسته کردن:	کابل فیبر تبلیغاتی SZ رشته ای , کابل فیبر تبلیغاتی ۱۱۰ کیلوولت , کابل فیبر نوری تمام دی الکتریک ۱۱۰ کیلوولت

توضیحات محصول

امکانات:

تضعیف و پراکندگی انتقال کم

طراحی معقول، کنترل دقیق طول اضافی الیاف در لوله شلو فرآیند کابل کشی بهینه کابل مکانیکی و مکانیکی عالی را فراهم می کندخواص محیطی

طراحی لوله شل SZ رشته ای، الیاف را از نصب و راه اندازی جدا می کندسختگیری های زیست محیطی

طراحی هسته پر از ژل مسدود کننده آب، کابل را ضد آب عالی می کندعملکرد و مقاومت در برابر رطوبت، با اندازه کوچکتر.

انعطاف پذیری عالی

کابل به دلیل ساختار غیر فلزی سبک و آسان در خواباندن است و دارای یکتوانایی بسیار قوی از اختلالات ضد الکترومغناطیسی.

کابل برای حالت نصب خود نگهدار بسیار مناسب است و دارای ارتفاع بالایی استاستحکام کششی همراه با قابلیت زنده ماندن در محیط سخت.

ابعاد سازه های کابل




تعداد فیبر




ساختار


الیاف در هر لوله


قطر لوله شل (میلی متر)


CSM
قطر/قطر لنت (میلی متر)

			ضخامت اسمی ژاکت بیرونی
(میلی متر)


قطر / ارتفاع کابل (میلی متر)


وزن کابل (کیلوگرم بر کیلومتر)



			4
			1+6
			4
			0.1±1.9
			2.0/2.0
			1.6
			0.2±9.5
			80


			6
			1+6
			6
			0.1±2.0
			2.0/2.0
			1.6
			0.2±9.8
			80


			8
			1+6
			4
			0.1±1.9
			2.0/2.0
			1.6
			0.2±9.8
			80


			12
			1+6
			6
			2.1±0.2
			2.0/2.0
			1.6
			0.2±9.8
			80


			24
			1+6
			6
			2.1±0.2
			2.0/2.0
			1.6
			0.2±9.8
			80


			36
			1+6
			12
			2.1±0.2
			2.0/2.0
			1.6
			10.0±0.2
			85


			48
			1+6
			12
			2.1±0.2
			2.0/2.0
			1.6
			10.0±0.2
			85


			72
			1+6
			12
			2.1±0.2
			2.0/2.0
			1.6
			0.3±10.0
			85


			96
			1+8
			12
			2.1±0.2
			2.0/3.4
			1.7
			0.3±11.8
			123


			144
			1+12
			12
			2.1±0.2
			3.0/6.2
			1.7
			0.5±14.5
			175


خواص فیبر

خواص فیبر نوری تک حالته (ITU-T Rec. G.652D)

پارامتر	مشخصات
نوع فیبر	حالت تک
مواد فیبر	سیلیس دوپ شده
ضریب تضعیف @1310nm @1383nm @1550nm @1625nm	≤0.36dB/km ≤0.32dB/km ≤0.22dB/km ≤0.30dB/km
ناپیوستگی نقطه	≤0.05dB
طول موج قطع کابل	≤1260 نانومتر
طول موج پراکندگی صفر	1300 تا 1324 نانومتر
شیب پراکندگی صفر	≤0.093 ps/(nm².km)
پراکندگی کروماتیک @1288~1339nm @1271~1360nm @1550nm @1625nm	≤3.5 ps/(nm.km) ≤5.3 ps/(nm.km) ≤18 ps/(nm.km) ≤22 ps/(nm.km)
PMDQ (میانگین چهارگانه*)	≤0.2 ps/km½
قطر میدان حالت @1310nm	0.4±9.2 میلیمتر
خطای تمرکز هسته/روکش	≤0.5m
قطر روکش	0.7±125.0 میلیمتر
روکش غیر دایره ای	≤1.0٪
قطر پوشش اولیه	10±245 میلی متر
سطح آزمون اثبات	100 kpsi (=0.69 Gpa)، 1٪
وابستگی به دما	≤0.1dB/km
مقاومت له شدن مجاز	2200 نیوتن / 100 میلی متر

ویژگی های کابل نوری

شعاع خمش کابل: 10x قطر کابل (در حین کار)

قطر کابل 20 x (در حین نصب)

محدوده دما

محدوده دمای عملیاتی	-20 تا +60 درجه سانتیگراد
محدوده دمای ذخیره سازی / حمل و نقل	-40 تا +60 درجه سانتیگراد
محدوده دمای نصب	-20 تا +60 درجه سانتیگراد

شرح:

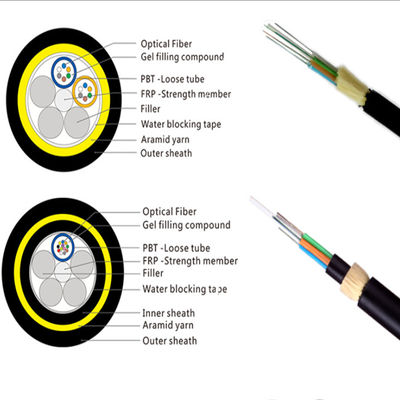

طراحی لوله شل، عضو استحکام مرکزی غیر فلزی، هسته رشته‌ای SZ پر شده با ژل، عضو دستیار استحکام آرامید یام، غلاف پلی اتیلن خارجی (غلاف ضد ردیابی مورد استفاده برای ولتاژهای بالاتر از 110 کیلو ولت)
