اطلاعات تکمیلی |
|||
نوع فیبر: | G657A1 / A2 / G652D / G657A1 / G657A2 | نصب شده: | در دسترس |
---|---|---|---|
کاربرد: | هوایی / مجاری | تعداد هادی ها: | 4 6 12 24 48 |
ساختار: | لوله شل رشته ای | دمای کارکرد: | -40 ~ +60 C |
عضو قدرت مرکزی: | نوار آلومینیوم | ||
برجسته: | کابل فیبر نوری در فضای باز G652D,کابل فیبر نوری در فضای باز زره پوش |
توضیحات محصول

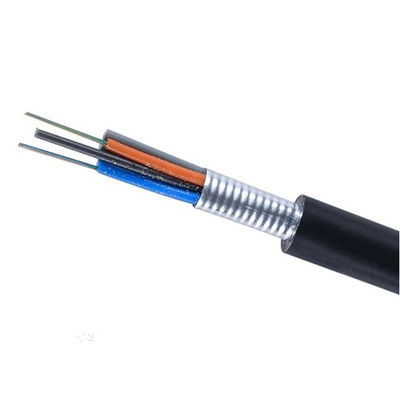

فیبر نوری 250 میکرومتر است ، لوله شل از پلاستیک با مدول بالا ساخته شده است که با ترکیب ضد آب پر شده است.مرکز هسته کابل یک هسته تقویت شده با فلز است ، لوله ها (و پرکننده ها) در اطراف عضو مقاوم در یک کابل فشرده و گرد قرار گرفته اند که برای محافظت از آن در برابر نفوذ آب ، از ترکیب ضد آب پر شده است.نوار آلومینیومی با روکش پلاستیکی (APL) به صورت طولی پیچیده شده و در غلاف پلی اتیلن اکسترود می شود تا یک کابل ایجاد شود.
مشخصات:
1. کنترل دقیق طول اضافی فیبر نوری تضمین می کند که کابل نوری دارای خواص کششی و ویژگی های دما خوبی است.
2. مواد لوله شل خود مقاومت خوبی در برابر آب و استحکام بالا دارند.این لوله با گریس مخصوص پر شده است تا از فیبر نوری محافظت اساسی کند.مقاومت خوب در برابر فشار و انعطاف پذیری.
3. غلاف PE در برابر اشعه ماوراء بنفش و مقاومت در برابر ترک خوردگی استرس محیطی خوب است.
4. از اقدامات زیر برای اطمینان از عملکرد ضد آب کابل نوری استفاده کنید:
الف) تقویت مرکز سیم فولادی تک ؛
ب) لوله شل را با خمیر الیاف مخصوص پر کنید.
ج) 100٪ پر کردن هسته کابل ؛

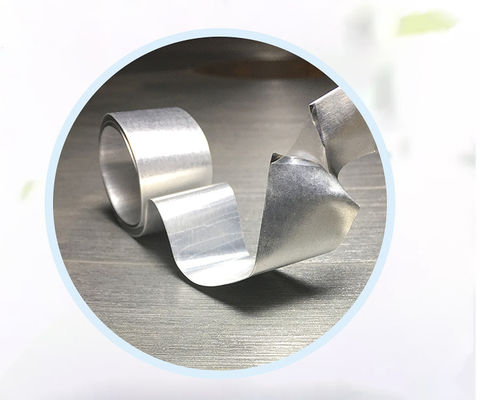

د) نوار آلومینیومی روکش پلاستیکی دو طرفه GYTA (APL) مقاومت رطوبت کابل های نوری را بهبود می بخشد.
ه) مواد خوب مسدود کننده آب از نشت آب طولی کابل نوری جلوگیری می کند.
ویژگی های نوری:
G.652
|
G.655
|
50/125μm
|
62.5/125μm
|
||
تضعیفی
(+20 ℃) |
'@850nm
|
.03.0 دسی بل/کیلومتر
|
.03.0 دسی بل/کیلومتر
|
||
'@1300 نانومتر
|
.0 1.0 دسی بل/کیلومتر
|
.0 1.0 دسی بل/کیلومتر
|
|||
'@1310 نانومتر
|
.30.36 دسی بل/کیلومتر
|
.0.40 دسی بل/کیلومتر
|
|||
'@1550nm
|
.20.22 دسی بل/کیلومتر
|
.20.23 دسی بل/کیلومتر
|
|||
پهنای باند
(کلاس A) |
'@850nm
|
00500 مگاهرتز · کیلومتر
|
≥200 مگاهرتز · کیلومتر
|
||
'@1300 نانومتر
|
0001000 مگاهرتز · کیلومتر
|
≥600 مگاهرتز · کیلومتر
|
|||
روزنە عددی
|
0.200 ± 0.015NA
|
0.275 ± 0.015NA
|
|||
قطع کابل طول موج λcc
|
601260 نانومتر
|
801480 نانومتر
|
استحکام کششی | بلند مدت (N) | 1000 |
کوتاه مدت (N) | 3000 | |
مقاومت در برابر خرد شدن | بلند مدت (N) | 1000 |
کوتاه مدت (N) | 3000 | |

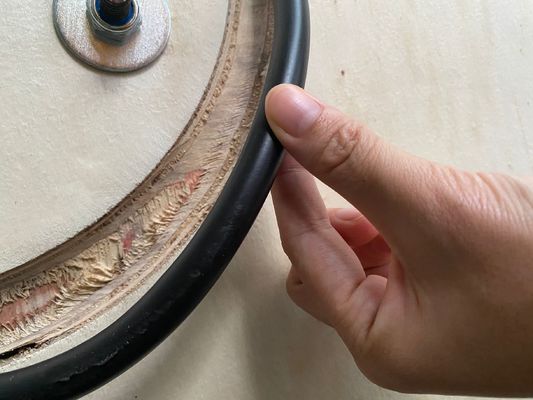

شعاع خم شدن | استاتیک (میلی متر) | 10D |
پویا (میلی متر) | 20D |
