کابل فیبر نوری 48 هسته ADSS دهانه 100 متر-500 متر
تماس با شخص : Philip
شماره تلفن : +8613422342788
واتس اپ : +8613422342788
| مقدار حداقل تعداد سفارش : | 10 کیلومتر | جزئیات بسته بندی : | طبل چوبی یا طبل آهنی |
|---|---|---|---|
| زمان تحویل : | مذاکره کنید | شرایط پرداخت : | T/T، Western Union، AliPay |
| قابلیت ارائه : | 20000 کیلومتر در ماه |
| محل منبع: | گوانگژو چین | نام تجاری: | JQ/HAISO |
|---|---|---|---|
| گواهی: | ISO9001 CE ROHS | شماره مدل: | ADSS-4F/12F /24F/48F/96fF |
|
اطلاعات تکمیلی |
|||
| کاربرد: | مخابرات | فیبر شمارش می کند: | 4-432 هسته |
|---|---|---|---|
| طول: | 50 متر 100 متر / 200 متر / 300 متر یا مشتری | فیبر در هر لوله: | 4/6/8/12/24/48F |
| سرویس: | ارائه نمونه | عدد قدرت: | FRP، نخ آرامید کولار |
| ساختار: | لوله شل رشته ای با پرکننده | رنگ ژاکت: | زرد سیاه و سفید یا سفارشی |
| دمای عملیاتی: | -40 تا +70 درجه سانتیگراد | نوع فیبر: | G652D، OM3، G655، OM4 |
| برجسته: | کابل فیبر نوری تک حالته ADSS,کابل فیبر نوری ADSS خود پشتیبانی |
||
توضیحات محصول
کابل فیبر نوری ADSS تک حالته چند هسته ای در فضای باز
حذف ADSS
کابل ADSS از مواد غیر فلزی ساخته شده است و با خط انتقال نیروی هوایی خود پشتیبانی می شود.ماده مقاومت کششی نخ آرامید است
با ماژول های الاستیسیته بالاو بهینه سازی ساختار می تواند وزن کابل و خواص مکانیکی و فیزیکی آن را به طور مناسب گسترش دهد

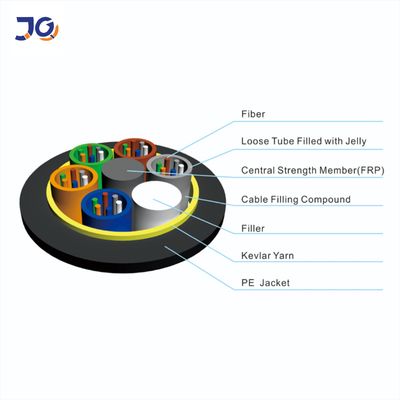

و بار روی برج را به حداقل برسانید.ساختار لوله شل، لوله های پر شده با ژله، عناصر (لوله ها و میله های پرکننده) و نخ های مسدود کننده آب چیده شده اند.
در اطراف عضو غیر فلزی استحکام مرکزی، نخ های پلی استری که برای اتصال هسته کابل استفاده می شود، نوار مسدود کننده آب که به صورت طولی به دور هسته کابل پیچیده شده است،
نخ thenaramid تقویت شده و غلاف بیرونی پلی اتیلن.
مشخصات
· قابل نصب بدون قطع برق
· عملکرد عالی AT، حداکثر القایی در نقطه عملیاتی غلاف AT می تواند به 25 کیلو ولت برسد.
· وزن سبک و قطر کم باعث کاهش بار ناشی از یخ و باد و بار بر روی برج ها می شود
و پشتیبان
· طول دهانه بزرگ و بزرگترین دهانه بیش از 1000 متر است
· عملکرد خوب مقاومت کششی و دما
· طول عمر طراحی 30 سال است
·کاربرد
هنگام طراحی کابل ADSS، وضعیت واقعی خطوط برق هوایی به طور کامل مورد توجه قرار می گیرد.برای خطوط برق هوایی زیر 110 کیلو ولت،
غلاف بیرونی PE اعمال می شود.برای خطوط برق مساوی یا بیش از 110 کیلو ولت، غلاف بیرونی AT اعمال می شود.طراحی اختصاصی کمیت آرامید و رشته
فرآیند می تواند تقاضا را در بازه های مختلف برآورده کند.
·استانداردها
کابل ADSS با استاندارد IEEE P 1222 و همچنین IEC 60794-1 مطابقت دارد.
ساختار و مشخصات فنی
1.ژاکت تک ADSS
| تعداد فیبر | ساختار | فیبر در هر لوله |
قطر لوله از دست دادن (MM) |
قطر پد / FRP (میلی متر) | ضخامت ژاکت بیرونی (میلی متر) | مرجع.بیرونی قطر (میلی متر) |
مرجع.وزن (کیلوگرم/کیلومتر) |
|
| ژاکت پلی اتیلن | در ژاکت | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.70.1 ± | 9.8 | 80 | 90 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 0.1±1.7 | 9.8 | 80 | 90 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 0.1±1.7 | 9.8 | 80 | 90 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 0.1±1.7 | 9.8 | 80 | 90 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 0.1±1.7 | 9.8 | 85 | 95 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 0.1±1.7 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 0.1±1.7 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 0.1±1.7 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 0.1±1.7 | 15.2 | 176 | 189 |
نکات: تمام مشخصات در جدول بالا داده های تقریبی است، برای مشخصات جزئیات بیشتر،
لطفا با فروشندگان ما تماس بگیرید.
2. ژاکت دو نفره ADSS
| تعداد فیبر | ساختار | فیبر در هر لوله |
قطر لوله از دست دادن (MM) |
قطر پد / FRP (میلی متر) | ضخامت ژاکت بیرونی (میلی متر) | مرجع.بیرونی قطر (میلی متر) |
مرجع.وزن (کیلوگرم/کیلومتر) |
|
| ژاکت پلی اتیلن | در ژاکت | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 0.1±1.7 | 12.0 | 125 | 135 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 0.1±1.7 | 12.0 | 125 | 135 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 0.1±1.7 | 12.0 | 125 | 135 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 0.1±1.7 | 12.0 | 125 | 135 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 0.1±1.7 | 12.0 | 128 | 138 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 0.1±1.7 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 0.1±1.7 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 0.1±1.7 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 0.1±1.7 | 16.5 | 212 | 228 |
نکات: تمام مشخصات در جدول بالا داده های تقریبی است، برای مشخصات جزئیات بیشتر،
لطفا با فروشندگان ما تماس بگیرید.
|
نوع فیبر |
تضعیفی (+20℃) |
پهنای باند |
طول موج قطع کابل نوری |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260 نانومتر |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450 نانومتر |
| 50/125 میکرومتر | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125 میکرومتر | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |

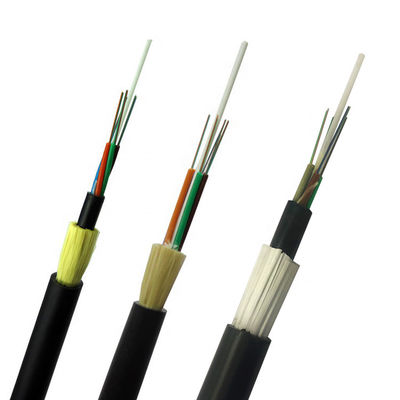

تصویر جزئیات را نشان می دهد

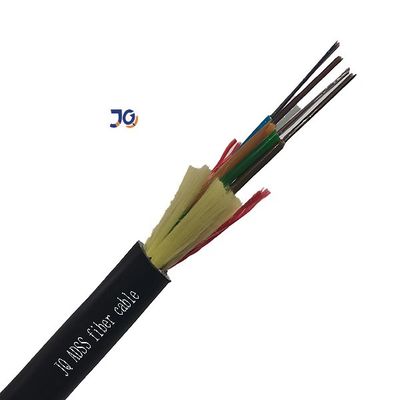

کابل فیبر ADSS تک ژاکت
کابل فیبر نوری ADSS دو ژاکت
بسته بندی:
1. آیا مستقیم کارخانه هستید؟
به عنوان یک تولید کننده حرفه ای کابل، متخصص در کابل فیبر نوری، کابل شکست MPO، وصله سیم فیبر نوری.
محصولات ما عمدتا به اروپا، آمریکای جنوبی و برخی کشورها و مناطق دیگر صادر می شود.
2. محصولات اصلی شما چیست؟
کابل های فیبر نوری فضای باز کابل های فیبر نوری داخلی کابل های فیبر نوری FTTH رها کردن کابل های ADSS
کابل فیبر پچ کوردهای زرهی داخلی پچ کوردهای نوری Sc LC FC ST MTP پچ کورد نوری MPO
3. دوره تضمین کیفیت محصول؟
20 سال ضمانت کابل فیبر نوری
4. آیا گواهی برای مواد اولیه دارید؟
ما با تامین کنندگان مواد خام واجد شرایط ISO9001 ROHS همکاری طولانی مدت ایجاد می کنیم
