کابل فیبر نوری 48 هسته ADSS دهانه 100 متر-500 متر
تماس با شخص : Philip
شماره تلفن : +8613422342788
واتس اپ : +8613422342788
| مقدار حداقل تعداد سفارش : | 1 کیلومتر | جزئیات بسته بندی : | طبل چوبی |
|---|---|---|---|
| زمان تحویل : | 5-8 روز کاری | شرایط پرداخت : | L/C، T/T، Western Union |
| قابلیت ارائه : | 4500 کیلومتر در ماه |
| محل منبع: | گوانگژو | نام تجاری: | JQ/OEM |
|---|---|---|---|
| گواهی: | ISO9001 ROHS CE-EMC FCC SDOC | شماره مدل: | ADSS |
|
اطلاعات تکمیلی |
|||
| نوع فیبر: | YOFC یا Fiberhome به عنوان درخواست | تعداد فیبر: | 4 -144 هسته |
|---|---|---|---|
| رنگ: | مشکی | طول: | 2 کیلومتر یا طول سفارشی |
| جنس ژاکت: | PE یا AT | نام: | کابل فیبر نوری ADSS |
| عضو قدرت: | عضو قدرت مرکزی FRP | دمای عملیاتی: | -40 ~ 60 + C |
| طول: | 100/200/300/400 متر | نصب و راه اندازی: | هوایی |
| عضو قدرت: | FRP | ||
| برجسته: | کابل فیبر نوری ADSS دو ژاکت,کابل فیبر نوری ADSS بالای سر,کابل نوری تمام دی الکتریک |
||
توضیحات محصول

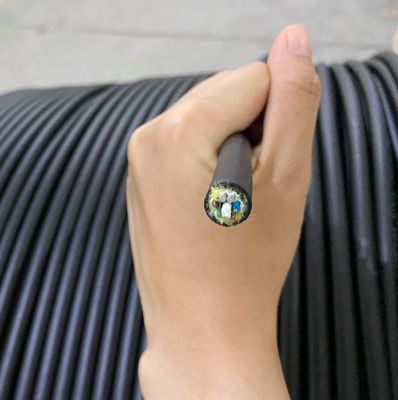

کابل فیبر نوری نخ کلور ADSS دو ژاکت سقفی تمام دی الکتریک
شرح
کابل ADSS در لوله شل است.الیاف، 250 میکرومتر، در یک لوله شل ساخته شده از پلاستیک با مدول بالا قرار می گیرند.لوله ها با یک ترکیب پرکننده مقاوم در برابر آب پر می شوند.لوله ها (و پرکننده ها) در اطراف یک FRP (پلاستیک تقویت شده با الیاف) به عنوان یک عضو استحکام مرکزی غیرفلزی در یک هسته کابل فشرده و دایره ای قرار می گیرند.پس از اینکه هسته کابل با ترکیب پرکننده پر شد.با غلاف نازک PE (پلی اتیلن) پوشیده شده است.پس از اینکه لایه رشته‌ای از نخ‌های آرامید بر روی غلاف داخلی به عنوان عضو استحکام اعمال شد، کابل با غلاف بیرونی PE یا AT (ضد ردیابی) تکمیل می‌شود.
امکانات
مقاومت در برابر خرد شدن و انعطاف پذیری، اقدامات زیر برای اطمینان از ضد آب بودن کابل انجام می شود
100٪ پرکننده هسته کابل، ترکیب پرکننده لوله شل
عملکرد مکانیکی و دمایی خوب
لوله شل با استحکام بالا که در برابر هیدرولیز مقاوم است
ترکیب مخصوص پرکننده لوله، حفاظت حیاتی فیبر را تضمین می کند
پلاستیک تقویت شده با الیاف به عنوان عضو اصلی استحکام
کاربرد
مناسب برای روش Aerial Laying
ذخیره سازی / دمای عملیاتی: -40℃~+70℃
ویژگی های نوری
| موارد | واحد | مشخصات | |
| G652D | |||
| قطر میدان حالت | 1310 نانومتر | ام | 9.2±0.4 |
| 1550 نانومتر | ام | 10.4±0.5 | |
| قطر روکش | ام | 124.8±0.7 | |
| روکش غیر دایره ای | % | ≤0.7 | |
| خطای تمرکز روی روکش هسته | ام | ≤0.5 | |
| قطر پوشش | ام | 245±5 | |
| پوشش غیر دایره ای | % | ≤6.0 | |
| خطای تمرکز روکش پوشش | ام | ≤12 | |
| طول موج قطع کابل | نانومتر | acc≤1260 | |
| تضعیف (حداکثر) | 1310 نانومتر | دسی بل در کیلومتر | ≤0.36 |
| 1550 نانومتر | dBkm | ≤0.22 | |
داده های تکنیکی
|
دهانه: 100 متر |
زیر 110 کیلو ولت |
24 هسته ای |
|
ساختاری پارامتر |
اجزای مقاومت مرکزی: FRP |
قطر: 1.5 میلی متر |
|
لوله شل (پر از ژله) |
قطر بیرونی: 1.8 میلی متر |
|
|
غلاف داخلی PE |
ضخامت: 0.9 میلی متر |
|
|
غلاف بیرونی PE |
ضخامت: 1.8 میلی متر |
|
|
فنی پارامتر |
قطر خارجی کابل |
10.0 میلی متر |
|
سطح مقطع کابل |
95.03 میلی متر مربع |
|
|
مدل فیبر |
G.652D |
|
|
وزن کابل |
85 کیلوگرم در کیلومتر |
|
|
استحکام کششی نامی (RTS) |
10 کیلونی |
|
|
حداقل تنش مجاز (MAT) |
4kn |
|
|
EDS |
3.2 kn |
|
|
مدول یانگ |
7.8 kn/mm2 |
|
|
ضریب انبساط حرارتی |
1.810-6/درجه سانتی گراد |
|
|
مقاومت صلیبی |
بلند مدت: 1100 n/100mm |
|
|
کوتاه مدت: 2200 n/100mm |
||
|
شعاع خمیده مجوز |
بلند مدت (هنگام اجرا) 220 میلی متر |
|
|
کوتاه مدت (هنگام تخمگذار) 360 میلی متر |
کابل فیبر نوری ADSS 4-144 هسته ای
|
فیبر شمردن |
ساختار |
الیاف در هر لوله |
لوله شل قطر (میلی متر) |
قطر CSM قطر پد (میلی متر) |
ضخامت اسمی ژاکت بیرونی (میلی متر) |
قطر کابل (میلی متر) |
کابل وزن (کیلوگرم/کیلومتر) |
| 4 | 1+6 | 4 | 0.1±2.0 | 2.3/2.3 | 1.7 | 0.5±10.5 | 81 |
| 6 | 1+6 | 6 | 0.1±2.0 | 2.3/2.3 | 1.7 | 0.5±10.5 | 81 |
| 8 | 1+6 | 4 | 0.1±2.0 | 2.3/2.3 | 1.7 | 0.5±10.5 | 82 |
| 12 | 1+6 | 6 | 0.1±2.0 | 2.3/2.3 | 1.7 | 0.5±10.5 | 82 |
| 24 | 1+6 | 6 | 0.1±2.0 | 2.3/2.3 | 1.7 | 0.5±10.5 | 83 |
| 36 | 1+6 | 6 | 0.1±2.0 | 2.3/2.3 | 1.7 | 0.5±10.5 | 84 |
| 48 | 1+6 | 12 | 0.1±2.2 | 2.6/2.6 | 1.7 | 0.5±11.1 | 93 |
| 72 | 1+6 | 12 | 0.1±2.2 | 2.6/2.6 | 1.7 | 0.5±11.1 | 95 |
| 96 | 1+8 | 12 | 0.1±2.2 | 3.0/3.9 | 1.7 | 0.5±12.5 | 122 |
| 144 | 1+12 | 12 | 0.1±2.2 | 3.5/6.4 | 1.7 | 0.5±15.5 | 185 |
جزئیات بسته
