کابل ADSS تمام دی الکتریک FRP 100M با ژاکت پلی اتیلن، کابل ADSS OFC

مقدار حداقل تعداد سفارش : 1 کیلومتر جزئیات بسته بندی : طبل چوبی
زمان تحویل : 5-8 روز کاری شرایط پرداخت : L/C، T/T، Western Union
قابلیت ارائه : 4500 کیلومتر در ماه
محل منبع: گوانگژو نام تجاری: JQ/OEM
گواهی: ISO9001 ROHS CE-EMC FCC SDOC شماره مدل: ADSS-48B1

اطلاعات تکمیلی

نوع فیبر: YOFC یا Fiberhome به عنوان درخواست تعداد فیبر: 4 -144 هسته
رنگ: مشکی، سفارشی طول: طول سفارشی
جنس ژاکت: PE یا AT نام: کابل فیبر نوری ADSS
عضو قدرت: عضو قدرت مرکزی FRP دمای عملیاتی: -40 ~ 60 + C
طول: 50/100/200/300/400 متر نصب و راه اندازی: آنتن خود پشتیبانی
برجسته:

کابل ADSS تمام دی الکتریک 144 هسته ای

,

کابل ADSS همه دی الکتریک FRP

,

کابل OFC تبلیغاتی با قدرت frp

توضیحات محصول

دهانه کابل فیبر ADSS تمام دی الکتریک 100 متر با کابل هوایی خود پشتیبانی ژاکت پلی اتیلن



توضیحات محصول

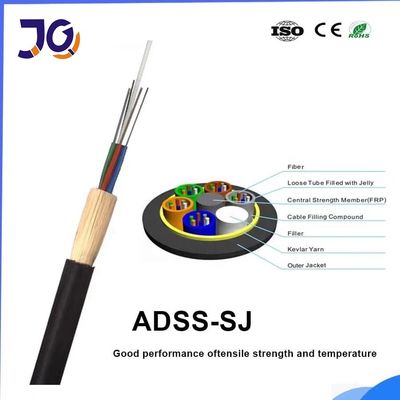

کابل ADSS از مواد غیر فلزی ساخته شده و با خط انتقال نیروی هوایی خود پشتیبانی می شود.ماده مقاومت کششی نخ آرامید با ماژول های الاستیسیته بالا است.و بهینه سازی ساختار می تواند وزن کابل و خواص مکانیکی و فیزیکی آن را به طور مناسب مستقر کند و بار بر روی برج را به حداقل برساند.ساختار لوله شل، لوله‌های ژله‌ای پر شده، عناصر (لوله و میله‌های پرکننده) و نخ مسدودکننده آب که در اطراف عضو غیرفلزی استحکام مرکزی قرار گرفته‌اند، نخ‌های پلی استری که برای اتصال هسته کابل استفاده می‌شوند، نوار مسدودکننده آب که به صورت طولی به دور هسته کابل پیچیده شده است، نخ‌های نارامید غلاف خارجی تقویت شده و پلی اتیلن





مشخصات
ساختار کابل بهینه، تراکم فیبر بالا.
تعادل طول فیبر دقیق، عملکرد پایدار را تضمین می کند.
بدون ژل در هسته کابل برای مسدود کردن آب، کربن کم و سازگار با محیط زیست.
نوآوری ساختار در غلاف، افزایش عملکرد دمیدن.
طراحی لوله شل برای عملکرد ثابت شده است
طراحی غلاف با قطر کوچک، سبک و کم اصطکاک
طول دمیدن عالی و نصب سریع، ایمن و مقرون به صرفه
طراحی Drycore برای عملکرد عالی مسدود کردن آب و جابجایی آسان تر
طراحی رشته SZ دسترسی آسان به وسط دهانه را امکان پذیر می کند و الیاف را از نصب و سختی های محیطی جدا می کند.
نصب و حذف آسان در صورت لزوم



نمونه ها

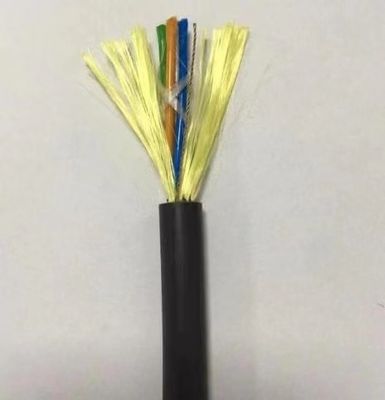

کابل ADSS تمام دی الکتریک FRP 100M با ژاکت پلی اتیلن، کابل ADSS OFC 0

کابل ADSS تمام دی الکتریک FRP 100M با ژاکت پلی اتیلن، کابل ADSS OFC 1





کاربرد

مناسب برای روش Aerial Laying

ذخیره سازی / دمای عملیاتی: -40℃~+70℃




ویژگی های نوری

موارد واحد مشخصات
G652D
قطر میدان حالت 1310 نانومتر ام 9.2±0.4
1550 نانومتر ام 10.4±0.5
قطر روکش ام 124.8±0.7
روکش غیر دایره ای %  0.7
خطای تمرکز روی روکش هسته ام  0.5
قطر پوشش ام 245±5
پوشش غیر دایره ای %  6.0
خطای تمرکز روکش پوشش ام  12
طول موج قطع کابل نانومتر acc≤1260
تضعیف (حداکثر) 1310 نانومتر دسی بل در کیلومتر 0.36
1550 نانومتر dBkm 0.22







داده های تکنیکی



دهانه: 100 متر



زیر 110 کیلو ولت



48 هسته ای



ساختاری

پارامتر



اجزای مقاومت مرکزی: FRP



قطر: 1.5 میلی متر



لوله شل (پر از ژله)



قطر بیرونی: 1.8 میلی متر



غلاف داخلی PE



ضخامت: 0.9 میلی متر



غلاف بیرونی PE



ضخامت: 1.8 میلی متر



فنی

پارامتر



قطر خارجی کابل

10.0 میلی متر



سطح مقطع کابل



95.03 میلی متر مربع



مدل فیبر



G.652D



وزن کابل



85 کیلوگرم در کیلومتر



استحکام کششی نامی (RTS)



10 کیلونی



حداقل تنش مجاز (MAT)



4kn



EDS



3.2 kn



مدول یانگ



7.8 kn/mm2



ضریب انبساط حرارتی



1.810-6/درجه سانتی گراد



مقاومت صلیبی



بلند مدت: 1100 n/100mm



کوتاه مدت: 2200 n/100mm



شعاع خمیده مجوز



بلند مدت (هنگام اجرا) 220 میلی متر



کوتاه مدت (هنگام تخمگذار) 360 میلی متر



کابل فیبر نوری ADSS 4-144 هسته ای

فیبر

شمردن

ساختار

الیاف

در هر لوله

لوله شل

قطر

(میلی متر)

قطر CSM

قطر پد (میلی متر)

ضخامت اسمی

ژاکت بیرونی (میلی متر)

قطر کابل

(میلی متر)

کابل

وزن

(کیلوگرم/کیلومتر)

4 1+6 4 0.1±2.0 2.3/2.3 1.7 0.5±10.5 81
6 1+6 6 0.1±2.0 2.3/2.3 1.7 0.5±10.5 81
8 1+6 4 0.1±2.0 2.3/2.3 1.7 0.5±10.5 82
12 1+6 6 0.1±2.0 2.3/2.3 1.7 0.5±10.5 82
24 1+6 6 0.1±2.0 2.3/2.3 1.7 0.5±10.5 83
36 1+6 6 0.1±2.0 2.3/2.3 1.7 0.5±10.5 84
48 1+6 12 0.1±2.2 2.6/2.6 1.7 0.5±11.1 93
72 1+6 12 0.1±2.2 2.6/2.6 1.7 0.5±11.1 95
96 1+8 12 0.1±2.2 3.0/3.9 1.7 0.5±12.5 122
144 1+12 12 0.1±2.2 3.5/6.4 1.7 0.5±15.5 185





جزئیات بسته

درام چوبی صادراتی، طول حمل و نقل معمولی کابل 2 کیلومتر یا 3 کیلومتر خواهد بود.
طول دیگر نیز در صورت نیاز توسط خریدار موجود است.


علامت گذاری: معمولا ما فقط گزارش آزمایش را روی بسته بندی پیوست می کنیم، اما درخواست شما نیز موجود است.
مثلا:
الف. نام شرکت
ب.وزن ناخالص/خالص
C.نوع فیبر
D. طول کابل

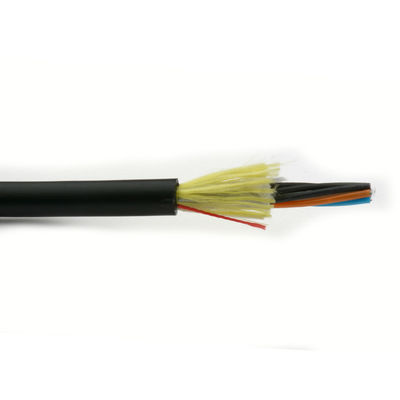

کابل ADSS تمام دی الکتریک FRP 100M با ژاکت پلی اتیلن، کابل ADSS OFC 2





سوالات متداول

1. آیا شما شرکت تجاری یا سازنده هستید؟
ما تولید کننده با 10 سال تجربه هستیم، ما در تحقیق، توسعه و تولید تخصص داریم
برای کابل فیبر نوری، کابل رها کردن و سیم مسیر و غیره.کارخانه ما در شهر گوانگژو است، به بازدید از ما خوش آمدید!

2.درباره کیفیت؟
ما پس از اتمام تولید، قبل از آزمایش هر الیاف تحویل خواهیم داد.
پس از تایید قیمت، می توانید به صورت رایگان درخواست کنید نمونه هایی برای بررسی کیفیت ما

3. آیا می توانید سفارش کوچک را بپذیرید؟
بله، سفارش کوچک موجود است.ما از پروژه های جدید مشتریان خود پشتیبانی می کنیم، زیرا می دانیم تجارت همیشه از سفارشات کوچک است.

4. زمان تحویل شما چقدر است؟
معمولاً حدود 3-7 روز کاری روز، عمدتاً به مقدار سفارش بستگی دارد.
اما لطفاً مطمئن باشید که ما کالاهای شما را در اسرع وقت پس از پرداخت شما ترتیب خواهیم داد.

5. آیا می توانید سرویس OEM را بپذیرید؟
بله، ما از سرویس OEM استقبال می کنیم.ما می توانیم لوگوی شما را روی محصول چاپ کنیم.هر ایده ای از شما در دسترس است.
