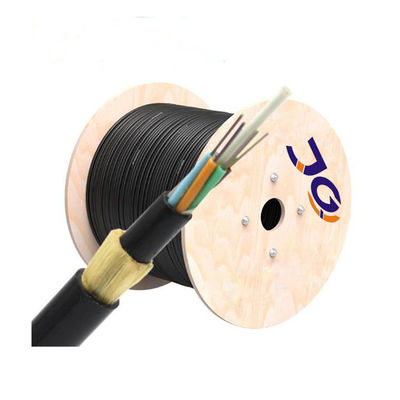

کابل فیبر نوری 48 هسته ADSS دهانه 100 متر-500 متر
تماس با شخص : Philip
شماره تلفن : +8613422342788
واتس اپ : +8613422342788
اطلاعات تکمیلی |
|||
رنگ: | سیاه ، سفارشی | طول: | 2 کیلومتر یا طول سفارشی |
---|---|---|---|
مواد ژاکت: | پلی اتیلن | نام: | کابل فیبر نوری ADSS |
عضو قدرت: | FRP | کاربرد: | هوایی |
دمای کارکرد: | -40 ~ +60 C | تایپ کنید: | ADSS ، نوع رشته ای SZ |
نوع فیبر: | G652D | بسته بندی: | 2-4 کیلومتر / طبل چوبی |
برجسته: | کابل فیبر ADSS لوله شل,کابل فیبر ADSS Span 490M,کابل فیبر ADSS ژاکت دو |
توضیحات محصول
کابلهای نوری ADSS Loose Tube Dual Jacket Transmission Span 490 m - 950 m

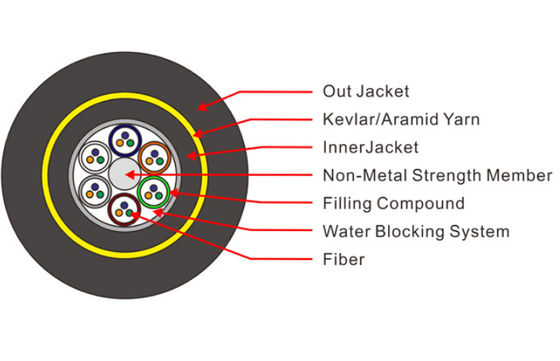

مقطع ADSS-48B1-PE-100
سازه کابلی |
نام محصول | ADSS-48B1-PE-100 |
مرکز FRP هسته را تقویت کنید |
2.0 میلی متر | |
لوله سست (ژل پر کننده) |
2.2 ± 0.1 میلی متر | |
ضخامت بیرونی PE |
1.8 ± 0.2 میلی متر | |
قطر کابل |
10.0 ± 0.3 میلی متر | |
وزن کابل |
85 ± 10٪ کیلوگرم در کیلومتر | |
لوله سست (رایانه) |
4 | |
هر لوله حاوی الیاف است |
12 هسته | |
رنگ لوله شل |
آبی ، نارنجی ، سبز ، قهوه ای ،
|
|
رنگ فیبر نوری |
آبی ، نارنجی ، سبز ، قهوه ای ، خاکستری ، طبیعی ، قرمز ، سیاه ، زرد ، بنفش ، صورتی ، آبی |
مشخصات
هسته های فیبر | 32F | |
دهانه (متر) | 100 متر | |
کیفیت آرامید | سطح بین المللی A | |
مواد کت | پلی اتیلن | |
ضخامت کت | 1.8 میلی متر | |
سرعت باد (متر بر ثانیه) | کمتر از 30 | |
قطر خارجی کابل OD | 9.8 ± 0.5 میلی متر | |
وزن کابل | 85 کیلوگرم در کیلومتر | |
طول / طبل | 5 کیلومتر | |
5 کیلومتر درام وزن ناخالص | 460 کیلوگرم | |
مقاومت کششی (N / 100 میلی متر) | 2200 | |
شعاع خم حداقل (میلی متر) | ایستا | 15D |
پویا | 25D |
G.652D | 50 / 125μm | 62.5 / 125μm | OM3-300 | ||
میرایی (+ 20) | @ 850nm | 3.0 دسی بل در کیلومتر | 3.0 دسی بل در کیلومتر | 3.0 دسی بل در کیلومتر | |
@ 1300nm | d.0 دسی بل در کیلومتر | d.0 دسی بل در کیلومتر | d.0 دسی بل در کیلومتر | ||
@ 1310nm | .0.36 دسی بل در کیلومتر | ||||
@ 1550nm | 222 ≤ دسی بل / کیلومتر | ||||
پهنای باند (کلاس A) | @ 850nm | M500 مگاهرتز · کیلومتر | ≥600 مگاهرتز · کیلومتر | ≥600 مگاهرتز · کیلومتر | |
@ 1300nm | M1000 مگاهرتز · کیلومتر | M1000 مگاهرتز · کیلومتر | M1000 مگاهرتز · کیلومتر | ||
روزنە عددی | 0.15 0. 0.015NA | 0.015 ± 0.275 | 0.015 ± 0.275 | ||
طول موج قطع شده کابل λcc | 1260 نانومتر |
ابعاد سازه های کابل
تعداد فیبر | ساختار | الیاف در هر لوله |
قطر لوله شل (میلی متر) |
قطر CSM / قطر پد (میلی متر) |
ضخامت اسمی ژاکت بیرونی (میلی متر) |
قطر کابل / قد (میلی متر) |
وزن کابل (کیلوگرم در کیلومتر) |
4 | 1 + 6 | 4 | 0.1 ± 1.9 | 2.0 / 2.0 | 1.6 | 9.8 ± 0.2 | 82 |
6 | 1 + 6 | 6 | 2.0 ± 0.1 | 2.0 / 2.0 | 1.6 | 9.8 ± 0.2 | 82 |
8 | 1 + 6 | 4 | 0.1 ± 1.9 | 2.0 / 2.0 | 1.6 | 9.8 ± 0.2 | 82 |
12 | 1 + 6 | 6 | 0.1 ± 2.1 | 2.0 / 2.0 | 1.6 | 9.8 ± 0.2 | 82 |
24 | 1 + 6 | 6 | 0.1 ± 2.1 | 2.0 / 2.0 | 1.6 | 9.8 ± 0.2 | 85 |
36 | 1 + 6 | 12 | 0.2 ± 0.1 | 2.0 / 2.0 | 1.6 | 10.0 ± 0.2 | 85 |
48 | 1 + 6 | 12 | 0.2 ± 0.1 | 2.0 / 2.0 | 1.6 | 10.0 ± 0.2 | 88 |
72 | 1 + 6 | 12 | 0.2 ± 0.1 | 2.0 / 2.0 | 1.6 | 10.5 ± 0.3 | 98 |
96 | 1 + 8 | 12 | 0.2 ± 0.1 | 2.0 / 3.4 | 1.7 | 11.8 ± 0.3 | 123 |
144 | 1 + 12 | 12 | 0.2 ± 0.1 | 3.0 / 7.2 | 1.7 | 0.3 ± 15.2 | 175 |

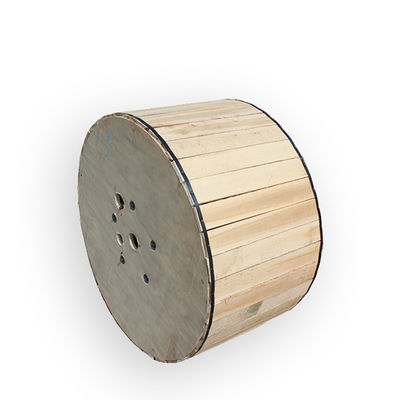

جزئیات بسته بندی
A. نام شرکت
B. وزن ناخالص / خالص
نوع الیاف
D. طول کابل
حمل دریایی:
از طریق دریا / از طریق هوا یا تحویل سریع ، به مقدار سفارش بستگی دارد
زمان بین شروع و اتمام فرآیند تولید:
مقدار (کیلومتر) | 1-300 | بالای 300 |
اولین زمان (روز) | 7-10 | توافقی |
