کابل PE 48 هسته ای خود کابل پشتیبانی از فیبر نوری ADSS

مقدار حداقل تعداد سفارش : 1 کیلومتر جزئیات بسته بندی : طبل چوبی
زمان تحویل : 5-8 روز کار شرایط پرداخت : L / C ، T / T ، Western Union
محل منبع: گوانگژو نام تجاری: JQ/OEM
گواهی: ISO9001 ROHS CE FCC شماره مدل: ADSS-48B1

اطلاعات تکمیلی

نوع فیبر: حالت تک یا چند حالت رنگ: سیاه ، سفارشی
طول: 2 کیلومتر یا طول سفارشی مواد ژاکت: پلی اتیلن
نام: کابل فیبر نوری ADSS عضو قدرت: FRP
کاربرد: هوایی دمای کارکرد: -40 ~ +60 C
نوع: ADSS ، نوع رشته ای SZ
برجسته:

کابل فیبر نوری PE ADSS

,

کابل فیبر نوری OEM ADSS

توضیحات محصول

کابل فیبر نوری ADSS-DJ 48 خود پشتیبانی



کابل ADSS لوله شل رشته ای است.الیاف ، 250μm ، در یک لوله سست ساخته شده از پلاستیک های با مدول بالا قرار می گیرند.لوله ها با یک ترکیب پر کننده ضد آب پر می شوند.لوله ها (و پرکننده ها) به عنوان یک عضو مقاومت مرکزی غیر فلزی در یک FRP (فیبر تقویت شده پلاستیک) در یک هسته کابل فشرده و دایره ای رشته ای هستند.بعد از اینکه هسته کابل با ترکیب پر کننده پر شد.روی آن با غلاف داخلی نازک PE (پلی اتیلن) ​​پوشانده شده است.پس از اینکه رشته رشته های آرامید بر روی غلاف داخلی به عنوان عضو مقاومت اعمال شد ، کابل با غلاف خارجی PE یا AT (ضد ردیابی) تکمیل می شود.

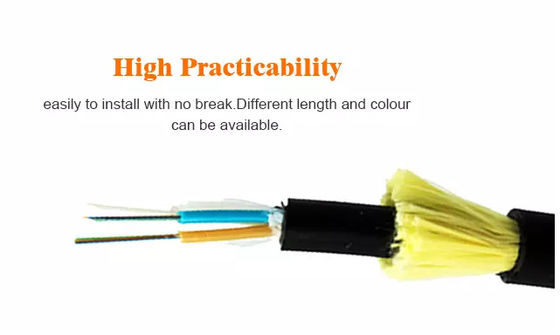

کابل PE 48 هسته ای خود کابل پشتیبانی از فیبر نوری ADSS 0



امکانات
* پلاستیک تقویت شده با یک الیاف به عنوان عضو مقاومت مرکزی ، ترکیب پر کننده لوله سست

* بدون خاموش شدن برق قابل نصب است
* وزن سبک و قطر کم باعث کاهش بار ناشی از یخ و باد و بار برج ها و محصولات پشتی می شود
* طول دهانه بزرگ 100 متر / 200 متر / 300 متر / 400 متر
* عملکرد خوب مقاومت و دما در کشش
* طول عمر طراحی 30 سال است ، ترکیب مخصوص پر کردن لوله اطمینان از محافظت مهم از فیبر را می دهد.
* بسته بندی: 2 ~ 4 کیلومتر / صادرات طبل چوبی





مشخصات نوری

موارد واحد مشخصات
G652D
قطر میدان حالت 1310nm هوم 9.2±0.4
1550 نانومتر هوم 10.4±0.5
قطر روکش هوم 124.8±0.7
روتختی غیر مدور بودن ٪  0.7
خطای متمرکز در پوشش هسته هوم  0.5
قطر پوشش هوم 245±5
پوشش غیر مدور بودن ٪  6.0
خطای متمرکز در پوشش روکش هوم  12
طول موج قطع کابل نانومتر acc≤1260
میرایی (حداکثر) 1310nm دسی بل / کیلومتر 0.36
1550 نانومتر dBkm 0.22



کابل PE 48 هسته ای خود کابل پشتیبانی از فیبر نوری ADSS 1



داده های تکنیکی



دهانه: 100 متر



نوع کابل



48 هسته دوتایی ژاکت ADSS



ساختاری

پارامتر



اجزای مقاومت مرکزی: FRP



قطر: 2.1 میلی متر



لوله سست (ژله پر)



قطر بیرونی: 1.8 میلی متر



غلاف داخلی PE



ضخامت: 0.9 میلی متر



غلاف خارجی PE



ضخامت: 1.8 میلی متر



فنی

پارامتر



قطر خارجی کابل



12.5 میلی متر



سطح مقطع کابل



95.03 میلی متر مربع



مدل فیبر



G.652D



وزن کابل



135 کیلوگرم در کیلومتر



مقاومت کششی دارای امتیاز (RTS)



10 گره



حداقل تنش مجاز (MAT)



4 نان



EDS



3.2 نان



مدول الکترونیکی



12.1 kn / mm2



ضریب انبساط حرارتی



1.9 10-6 /درجه سانتیگراد



مقاومت در برابر خرپا



بلند مدت: 1100 n / 100 mm



کوتاه مدت: 2200 n / 100mm



مجوز شعاع خم شده



بلند مدت (هنگام دویدن) 220 میلی متر



کوتاه مدت (هنگام تخمگذار) 360 میلی متر





ساختار و مشخصات فنی ADSS-DJ (50-500 متر دهانه)



مراجعه به خارج

قطر

(میلی متر)



Ref. وزن

کیلوگرم در کیلومتر)



Rec.DailyMax.

کار کردن

تنش (kN)



حداکثر

مجاز

کار کردن

تنش

[kN]



زنگ تفريح

Sقوت

(kN)



استحکام - قدرت

عضو

CSA

(kN / mm2)



مدول

قابلیت ارتجاعی

CSA

kNmm2) [



حرارت

گسترش

ضریب

(X10-6 / K)



مناسب

متر

ABICP



پلی اتیلن



در







12.5



125



136



1.5



4



10



4.6



7.6



1.8



160



100



140



100



13.0



132



142



2.25



6



15



7.6



8.3



1.5



230



150



200



150



13.3



137



148



3.0



8



20



10.35



9.45



1.3



300



200



290



200



13.6



145



156



3.6



10



24



13.8



10.8



1.2



370



250



350



250



13.8



147



159



4.5



12



30



14.3



11.8



1.0



420



280



400



280



14.5



164



177



5.4



15



36



18.4



13.6



0.9



480



320



460



320



14.9



171



185



6.75



18



45



22.0



16.4



0.6



570



380



550



380



15.1



179



193



7.95



22



53



26.4



18.0



0.3



670



460



650



460



15.5



190



204



9.0



26



| 60



32.2



19.1



0.1



750



530



750



510



نمایش محصول

کابل PE 48 هسته ای خود کابل پشتیبانی از فیبر نوری ADSS 2



کاربرد

مناسب برای روش تخمگذار هوایی

دمای ذخیره سازی / عامل: -40 ℃ ~ + 70



جزئیات بسته بندی



صادرات طبل چوبی ، طول حمل و نقل عادی کابل 1 ~ 4 کیلومتر خواهد بود.
در صورت نیاز خریدار ، طول دیگر نیز موجود است.
مارک: معمولاً ما فقط گزارش آزمایش را روی بسته بندی ضمیمه می کنیم ، اما درخواست شما نیز موجود است.
مثلا:

A. نام شرکت
B. وزن ناخالص / خالص
نوع الیاف
D. طول کابل

کابل PE 48 هسته ای خود کابل پشتیبانی از فیبر نوری ADSS 3







سالات متداول

1. آیا شما شرکت یا سازنده تجارت هستید؟
ما تولید کننده با 10 سال تجربه هستیم ، ما در تحقیق ، توسعه و تولید تخصص داریم
برای کابل فیبر نوری ، کابل افتادن و کابل مسیر ect.کارخانه ما در شهر گوانگژو است ، به ما خوش آمدید!

2. در مورد کیفیت؟
ما قبل از آزمایش هر الیاف ، پس از پایان تولید ، تحویل خواهیم داد.
پس از تأیید قیمت ، می توانید به صورت رایگان نیاز داشته باشید نمونه ها برای بررسی کیفیت ما

3. آیا می توانید سفارش کوچک را بپذیرید؟
بله ، سفارش کوچک موجود استما از پروژه جدید مشتریان خود پشتیبانی می کنیم ، زیرا می دانیم تجارت همیشه از سفارشات کوچک است.

4. زمان تحویل شما چیست؟
معمولاً حدود 3-7 روز روز کاری ، این عمدتا به مقدار سفارش بستگی دارد.
اما لطفا اطمینان حاصل کنید که کالاهای شما را پس از پرداخت شما ترتیب می دهیم.

5. آیا می توانید خدمات نصب شده را بپذیرید؟
بله ، ما از خدمات نصب شده استقبال می کنیم.ما می توانیم آرم شما را بر روی محصول چاپ کنیم.هر ایده ای از شما موجود است
