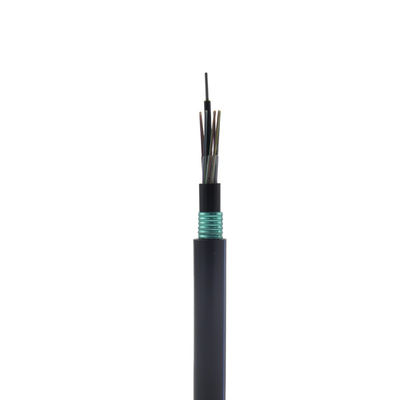

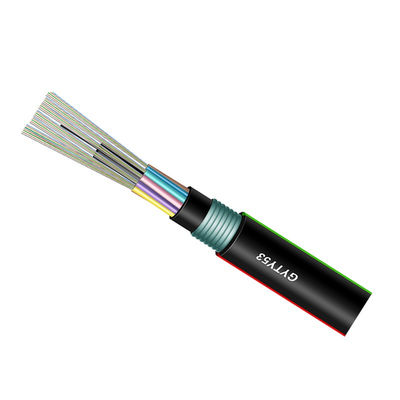

GYTY53 GYFTY53 48 96 مستقیم دفن شده تک زره دو جاکت کابل فیبر نوری
تماس با شخص : Philip
شماره تلفن : +8613422342788
واتس اپ : +8613422342788
اطلاعات تکمیلی |
|||
نوع فیبر: | G657A1 / A2 / G652D / G657A1 / G657A2 | نصب شده: | در دسترس |
---|---|---|---|
کاربرد: | دفن مستقیم | تعداد هادی ها: | 48 96 72 96 |
ساختار: | لوله شل رشته ای | دمای کارکرد: | -40 ~ +60 C |
قطر کابل:: | 9.6 میلی متر | ||
برجسته: | کابل فیبر نوری مستقیم دفن Yofc,کابل فیبر نوری مستقیم 9.6 میلی متر,کابل فیبر نوری 9.6 میلی متر yofc |
توضیحات محصول
تیکابل فیبر نوری مستقیم دفن شده زیرزمینی GYFTY53 به منظور ارائه تعداد فیبرهای بالا با انعطاف پذیری و انعطاف پذیری مورد نیاز برای سخت ترین نصب های امروزی ، از جمله دفن مستقیم ، طراحی شده است.با تعداد الیاف تا 288 و طرح های رشته SZ.
کاربرد:
1. دفن مستقیم
2. زیرزمینی
3. اینترنت ستون فقرات

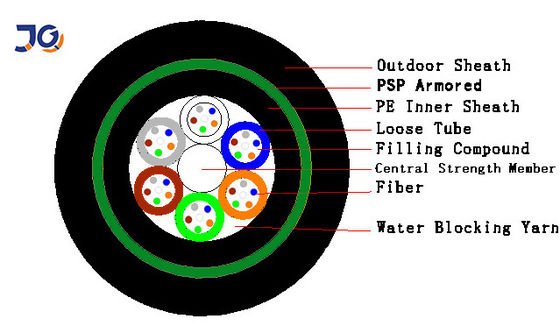

عملکرد کابل:
مورد | مولفه های | |
لوله شل |
مواد | PBT |
رنگ | نمایش تمام رنگ ها | |
پرکننده | مواد | پلی اتیلن |
رنگ | سیاه | |
CSM | مواد | FRP |
کاپشن داخلی | مواد | MDPE |
رنگ | سیاه | |
زره پوش بیرونی | مواد | نوار فولادی روکش پلاستیکی |
کاپشن بیرونی | مواد | MDPE |
رنگ | سیاه | |
حداقلشعاع خم شدن | ایستا | 12.5 برابر قطر کابل |
پویا | 25 برابر قطر کابل | |
تکرار خم شدن |
بار: 150N ؛ تعداد چرخه ها: 30 بدون میرایی اضافی مشخص ، بدون شکستگی فیبر و آسیب دیدن کابل. |
|
عملکرد کششی | کوتاه مدت | 1500N |
خرد کردن | کوتاه مدت | 3000N / 100mm |
پیچش | بار: 150N؛تعداد چرخه: 10؛زاویه پیچش: ± 180 درجه بدون تضعیف اضافی مشخص ، بدون شکستگی فیبر و آسیب دیدن کابل. |
ابعاد سازه های کابل:
تعداد فیبر |
ساختار | الیاف در هر لوله |
قطر لوله شل (میلی متر) |
قطر / قطر پد (میلی متر) |
ضخامت کاپشن داخلی (میلی متر) |
ضخامت کاپشن بیرونی (میلی متر) |
قطر کابل (میلی متر) |
وزن کابل (کیلوگرم در کیلومتر) |
12 | 1 + 6 | 6 | 1.8 1. 0.1 | 2.2 /2.2 | 0.9 ± 0.1 | 1.6 ± 0.1 | 0.5 ± 12.4 | 138 |
24 | 1 + 6 | 6 | 1.8 1. 0.1 | 2.2 /2.2 | 0.9 ± 0.1 | 1.6 ± 0.1 | 0.5 ± 12.4 | 140 |
48 | 1 + 6 | 12 | 2.0 ± 0.1 | 2.3 / 2.3 | 0.9 ± 0.1 | 1.6 ± 0.1 | 0.5 ± 12.9 | 152 |
96 | 1 + 8 | 12 | 2.0 ± 0.1 | 2.6 / 3.5 | 0.9 ± 0.1 | 1.6 ± 0.1 | 0.5 ± 14.1 | 182 |
144 | 1 + 12 | 12 | 2.0 ± 0.1 | 3.0 / 6.3 | 0.9 ± 0.1 | 1.6 ± 0.1 | 0.5 ± 16.9 |
256 |
نوع کابل | طبل | ||||
قد (میلی متر) |
عرض (میلی متر) |
قطر داخلی (میلی متر) |
طول (کیلومتر) |
نوع طبل | |
GYFTY53-12 | 950 | 760 | 400 | 2 | طبل چوبی |
GYFTY53-24 | 950 | 760 | 400 | 2 | طبل چوبی |
GYFTY53-48 | 1000 | 760 | 400 | 2 | طبل چوبی |
GYFTY53-96 | 1150 | 760 | 450 | 2 | طبل چوبی |
GYFTY53-144 | 1300 | 760 | 500 | 2 | طبل چوبی |
