GYTY53 GYFTY53 48 96 مستقیم دفن شده تک زره دو جاکت کابل فیبر نوری
تماس با شخص : Philip
شماره تلفن : +8613422342788
واتس اپ : +8613422342788
اطلاعات تکمیلی |
|||
نوع فیبر: | G652D | رنگ: | سیاه |
---|---|---|---|
ژاکت: | PE ، MDPE | تعداد فیبر: | 2-288 هسته |
نام محصول: | کابل زرهی لوله شل رشته ای | طول: | 2 کیلومتر یا طول سفارشی |
نصب و راه اندازی: | هوایی و مجرای | نصب شده: | در دسترس |
کاربرد: | ارتباط از راه دور | نوع: | Singlemode & Multimode |
نام: | کابل فیبر نوری زره پوش در فضای باز | ||
برجسته: | کابل فیبر نوری GYTA53 G652D 36 هسته,کابل فیبر نوری G652D 36 هسته,کابل فیبر نوری مستقیم GYTA53 |
توضیحات محصول
Underground Armored Direct Buried Double Jacket 36 Core فیبر نوری کابل GYTA53

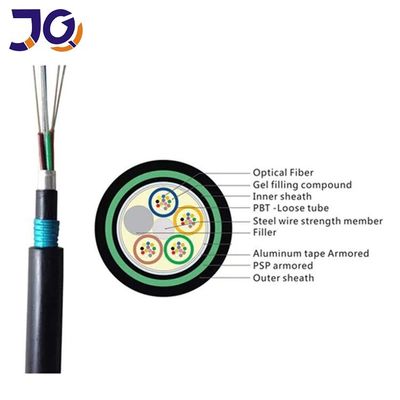

الیاف ، 250 میکرومتر ، در یک لوله سست ساخته شده از پلاستیک مدول بالا قرار گرفته اند. لوله ها با یک ترکیب پر کننده مقاوم در برابر آب پر می شوند.یک سیم فولادی ، که گاهی اوقات با پلی اتیلن (PE) برای کابل با تعداد فیبر بالا پوشانده شده است ، به عنوان عضوی از مقاومت فلزی در مرکز هسته قرار می گیرد.لوله ها (و پرکننده ها) در اطراف عضو استحکام در یک هسته کابل جمع و جور و دایره ای قرار دارند.در اطراف هسته کابل یک ورقه ورقه آلومینیوم پلی اتیلن (APL) اعمال می شود که برای محافظت از نفوذ آب با ترکیب پر کننده پر می شود.سپس هسته کابل با یک غلاف داخلی نازک PE پوشانده می شود.پس از اعمال طولی PSP بر روی غلاف داخلی ، کابل با غلاف خارجی PE تکمیل می شود.
امکانات
از خصوصیات مکانیکی و مشخصات دمایی خوبی برخوردار است.
مواد لوله سست خود مقاومت خوبی در برابر آب و مقاومت بالایی دارند.
این لوله برای محافظت از فیبر با گریس مخصوص پر شده است.
ساختار کابل جمع و جور که به طور خاص طراحی شده است به طور موثری از جمع شدن پوشش جلوگیری می کند.
ژاکت PE دارای مقاومت در برابر اشعه ماورا بنفش عالی استاز عملکرد ضد آب کابل اطمینان حاصل کنید.
هسته تقویت سیم تک سیم.لوله سست با یک ترکیب ضد آب خاص پر شده است.
پر شدن هسته کامل.نوار آلومینیومی با پوشش پلاستیکی (APL) مانع رطوبت
کاربرد
مناسب برای روش تخمگذار مستقیم خریداری شده است
مشخصات نوری
موارد | واحد | مشخصات | |
G652D | |||
قطر میدان حالت | 1310nm | هوم | 9.2±0.4 |
1550 نانومتر | هوم | 10.4±0.5 | |
قطر روکش | هوم | 124.8±0.7 | |
روتختی غیر مدور بودن | ٪ | ≤0.7 | |
خطای متمرکز در پوشش هسته | هوم | ≤0.5 | |
قطر پوشش | هوم | 245±5 | |
پوشش غیر مدور بودن | ٪ | ≤6.0 | |
خطای متمرکز در پوشش روکش | هوم | ≤12 | |
طول موج قطع کابل | نانومتر | acc≤1260 | |
میرایی (حداکثر) | 1310nm | دسی بل / کیلومتر | ≤0.36 |
1550 نانومتر | dBkm | ≤0.22 |
پارامترهای فنی
شماره کابل | 12 امتیاز | 24 ساعته | 36 امتیاز | |
مدل فیبر | G.652D | |||
طرح (StrengthMember + Tube & Filler) |
1 + 5 | |||
قدرت مرکزی عضو |
مواد | سیم فولادی | ||
قطر (10.5) میلی متر | 1.4 | |||
لوله شل | مواد | PBT | ||
قطر ( ±0.06) میلی متر | 1.72 | 1.72 | 2 | |
ضخامت (±0.03) میلی متر | 0.3 | 0.3 | 0.32 | |
شماره حداکثر هسته /Tube | 6 | 6 | 12 | |
طناب پر کننده | مواد | LDPE | ||
قطر (0.06) میلی متر | 1.7 | 1.7 | 2 | |
نه | 3 | 1 | 1 | |
سد رطوبت | مواد | نوار آلومینیوم روکش پلیمر | ||
ضخامت (±0.03) میلی متر | 0.2 | |||
باطن غلاف |
مواد | MDPE | ||
ضخامت (±0.2) میلی متر | 0.9 | |||
زره پوش کردن | مواد | نوار استیل روکش پلیمر | ||
ضخامت (±0.2) میلی متر | 0.22 | |||
آب شکننده لایه |
مواد | پر کردن ترکیب |
OuterSheath | مواد | MDPE | ||
ضخامت (±0.2) میلی متر | 1.8 | |||
قطر کابل (+0.5) میلی متر | 12.5 | 12.5 | 13.1 | |
کابل وزن (+10) کیلوگرم در کیلومتر | 152 | 167 | 167 | |
تضعیفی | 1310nm | 0.35dB / کیلومتر | ||
1550 نانومتر | 0.21dB / km | |||
Min.bendingradius | بدون تنش | کابل 12.5x-φ | ||
UnderMaximumTension | 25.0xCable-φ | |||
محدوده دما (درجه سانتیگراد) |
نصب و راه اندازی | -20 ~ + 60 | ||
حمل و نقل و ذخیره سازی | -40 ~ + 70 | |||
عمل | -40 ~ + 70 |
نمایش محصول
بسته بندی
1/2/3/4 کیلومتر یا درام چوبی صادراتی با طول سفارشی
