کابل فیبر نوری 48 هسته ADSS دهانه 100 متر-500 متر
تماس با شخص : Philip
شماره تلفن : +8613422342788
واتس اپ : +8613422342788
مقدار حداقل تعداد سفارش : | 1 کیلومتر | جزئیات بسته بندی : | طبل چوبی |
---|---|---|---|
زمان تحویل : | 3-5 روز ، این به مقدار سفارش بستگی دارد | شرایط پرداخت : | L / C ، T / T ، Western Union ، Alipay |
قابلیت ارائه : | ماهیانه 4500 |
نام تجاری: | Jiqian | گواهی: | ISO9001 ROHS CE-EMC FCC SDOC |
---|---|---|---|
شماره مدل: | غلاف ADSS-Double |
اطلاعات تکمیلی |
|||
محل منبع: | گوانگژو ، چین | مارک کابل: | جیقیان |
---|---|---|---|
تعداد هادی: | 24 هسته | احراز هویت: | ISO 9001 |
شرکت تولید کننده: | آره | کاربرد: | در بالای سر |
غلاف بیرونی: | پلی اتیلن | تعداد فیبر: | 2-288 |
دمای ذخیره سازی و استفاده: | -40 ℃ تا + 70. | ||
برجسته: | کابل فیبر نوری خود پشتیبانی 24 هسته ای,کابل فیبر نوری خود پشتیبانی کننده ایزو 9001,کابل فیبر نوری دی الکتریک ایزو 9001 |
توضیحات محصول

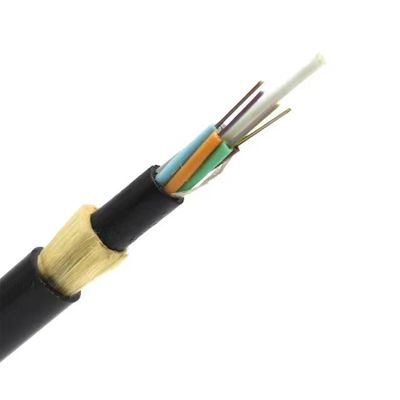

کابل نوری فیبر نوری دو غلاف 24 هسته ای

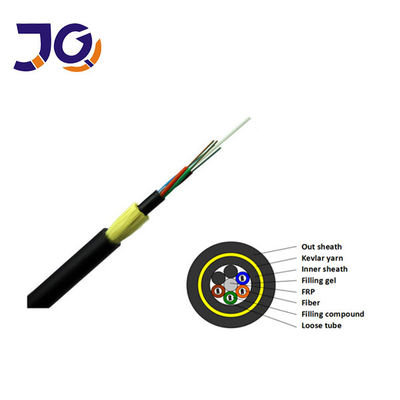

کابل نوری ADSS یک ساختار رشته ای لوله سست را تصویب می کند.فیبر نوری 250 میکرومتر در یک لوله سست ساخته شده از مواد مدول بالا غلاف شده است ،
و لوله سست با ترکیب ضد آب پر شده است.لوله سست (و طناب پر کننده) به دور هسته تقویت کننده مرکزی غیر فلزی (FRP) پیچ خورده و یک هسته کابل فشرده را تشکیل می دهد و شکاف های هسته کابل با گریس انسداد آب پر می شود.هسته کابل به یک غلاف داخلی پلی اتیلن (PE) اکسترود می شود ، سپس برای تقویت فیبر آرامید رشته می شود و در نهایت توسط پلی اتیلن (PE) تکمیل می شود
طراحی کابل نوری ADSS وضعیت واقعی خطوط برق را کاملاً در نظر گرفته و برای سطوح مختلف خطوط انتقال برق فشار قوی مناسب است.برای خطوط برق 10 کیلو ولت و 35 کیلوولت می توان از غلاف پلی اتیلن (PE) استفاده کرد.برای خطوط برق 110 کیلو ولت و 220 کیلو ولت ، نقطه آویز کابل باید با محاسبه توزیع شدت میدان الکتریکی تعیین شود و از غلاف خارجی ردیابی الکتریکی (AT) استفاده شود.در همان زمان ، مقدار الیاف آرامید و روند کامل اتصال به دقت طراحی شده اند تا نیازهای کاربرد دهانه های مختلف را برآورده کنند.
امکانات
• بدون قطع برق قابل نصب است
• وزن کم و قطر کوچک کابل ، باعث کاهش تأثیر یخ ، باد و بار بر برج و تکیه گاه می شود
• دهانه بزرگ ، حداکثر دهانه آن بیش از 1000 متر است
• دارای خصوصیات کششی و خصوصیات دمایی عالی است
• امید به زندگی 30 سال
ساختار و مشخصات فنی ADSS-SJ (50-150M)
مرجع.بیرونی قطر (میلی متر) |
مرجع.وزن (کیلوگرم در کیلومتر) |
Recحداکثر روزانه (kN) |
حداکثر مجاز تنش کاری (kN) |
زنگ تفريح استحکام - قدرت (kN) |
استحکام - قدرت عضو CSA (mm2) |
مدول (kN / mm2) |
حرارت گسترش ضریب (x10- 6 / K) |
دهانه مناسب متر |
||||
کت PE | ژاکت | آ | ب | ج | د | |||||||
11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
ساختار و مشخصات فنی ADSS-DJ (50-750M)
مرجع.بیرونی قطر (میلی متر) |
مرجع.وزن (کیلوگرم در کیلومتر) |
Recحداکثر روزانه (kN) |
حداکثر مجاز تنش کاری (kN) |
زنگ تفريح استحکام - قدرت (kN) |
استحکام - قدرت عضو CSA (mm2) |
مدول (kN / mm2) |
حرارت گسترش ضریب (x10- 6 / K) |
دهانه مناسب متر |
||||
کت PE | ژاکت | آ | ب | ج | د | |||||||
12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 | 670 | 460 | 650 | 460 |
15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
ویژگی نوری
نوع فیبر |
تضعیفی (+ 20 ℃) |
پهنای باند |
روزنە عددی |
طول موج قطع کابل نوری |
||||
---|---|---|---|---|---|---|---|---|
@ 850nm |
@ 1300nm |
@ 1310nm |
@ 1550nm |
@ 850nm |
@ 1300nm |
|||
G.652 | --- | --- | .0.36dB / کیلومتر | .20.22dB / کیلومتر | --- | --- | --- | 1260 نانومتر |
G.655 | --- | --- | .0.40dB / کیلومتر | .20.23dB / کیلومتر | --- | --- | --- | 1450 نانومتر |
50/125 میکرون | 3.3dB / کیلومتر | .21.2dB / کیلومتر | --- | --- | ≥500 مگاهرتز · کیلومتر | ≥500 مگاهرتز · کیلومتر | 0.200 ± 0.015 NA | --- |
62.5 / 125 میکرون | 3.5dB / کیلومتر | .21.2dB / کیلومتر | --- | --- | ≥200 مگاهرتز · کیلومتر | ≥500 مگاهرتز · کیلومتر | 0.215 ± 0.015 NA | --- |
کاربرد: سربار خود پشتیبانی
سالات متداول
1 ، س: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A: ما یک کارخانه هستیم
2 ، س: MOQ چیست؟
پاسخ: MOQ کابل فیبر نوری 1 کیلومتر است.
3.Q: از کدام مارک فیبر استفاده می کنید؟
A: YOFC ، Fiberhome و غیره
4 ، س: آیا می توانید سفارش کوچک را بپذیرید؟
پاسخ: بله ، سفارش کوچک در دسترس است. ما از پروژه جدید مشتریان خود پشتیبانی می کنیم زیرا می دانیم تجارت همیشه از سفارش کوچک است.
5 ، س: زمان تحویل چیست؟
A: زمان تحویل کلی 5-7 روز پس از تأیید سفارش است.این به مقدار سفارش بستگی دارد.
6. آیا می توانید محصولات و آرم های سفارشی را تهیه کنید؟
پاسخ: بلهما خدمات نصب شده را ارائه می دهیم.
7. شرایط پرداخت شما چیست؟
A: ما T / T ، L / C ، Western Union ، 30 Deposit سپرده و 70 قبل از حمل و نقل را قبول می کنیم.
