کابل فیبر نوری 48 هسته ADSS دهانه 100 متر-500 متر
تماس با شخص : Philip
شماره تلفن : +8613422342788
واتس اپ : +8613422342788
اطلاعات تکمیلی |
|||
نوع فیبر: | در صورت درخواست YOFC یا Fiberhome | تعداد فیبر: | 2-144 هسته |
---|---|---|---|
رنگ: | سیاه ، سفارشی | طول: | 2 کیلومتر یا طول سفارشی |
مواد ژاکت: | PE یا AT | نام: | کابل فیبر نوری ADSS |
عضو قدرت: | عضو قدرت مرکزی FRP | دمای کارکرد: | -40 ~ +60 C |
طول: | 50/100/200/300/400 متر | نصب و راه اندازی: | پشتیبانی هوایی |
برجسته: | کابل فیبر نوری هوایی 200m Span Adss,کابل فیبر نوری هوایی 24 هسته ای Adss,کابل فیبر 200m Span adss |
توضیحات محصول

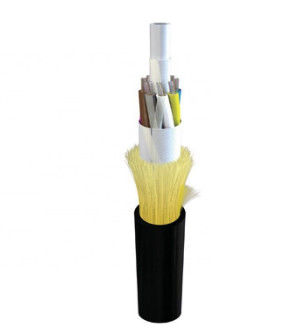

کت تک نفره کابل فیبر نوری 24 هسته ای تک حالت Adss Aerial 24 هسته ای
توضیحات محصول
کابل ADSS لوله شل رشته ای است.الیاف ، 250μm ، در یک لوله سست ساخته شده از پلاستیک های با مدول بالا قرار می گیرند.لوله ها با یک ترکیب پر کننده ضد آب پر می شوند.لوله ها (و پرکننده ها) به عنوان یک عضو مقاومت مرکزی غیر فلزی در یک FRP (فیبر تقویت شده پلاستیک) به یک هسته کابل جمع و جور و دایره ای رشته می شوند.بعد از اینکه هسته کابل با ترکیب پر کننده پر شد.روی آن با غلاف داخلی نازک PE (پلی اتیلن) پوشانده شده است.پس از استفاده از رشته رشته های نخ آرامید بر روی غلاف داخلی به عنوان عضو مقاومت ، کابل با غلاف خارجی PE یا AT (ضد ردیابی) تکمیل می شود.
امکانات
مقاومت در برابر خرد شدن و انعطاف پذیری ، اقدامات زیر برای اطمینان از ضد آب بودن کابل انجام شده است
100 filling پر کردن هسته کابل ، ترکیب پر کردن لوله سست
عملکرد مکانیکی و دمایی خوب
لوله شل با مقاومت بالا که در برابر هیدرولیز مقاوم است
ترکیب مخصوص پر کردن لوله ، محافظت حیاتی از فیبر را تضمین می کند
پلاستیک تقویت شده تک الیاف به عنوان عضو اصلی مقاومت
مشخصات نوری
موارد | واحد | مشخصات | |
G652D | |||
قطر میدان حالت | 1310nm | هوم | 9.2±0.4 |
1550 نانومتر | هوم | 10.4±0.5 | |
قطر روکش | هوم | 124.8±0.7 | |
روتختی غیر مدور بودن | ٪ | ≤0.7 | |
خطای متمرکز در پوشش هسته | هوم | ≤0.5 | |
قطر پوشش | هوم | 245±5 | |
پوشش غیر مدور بودن | ٪ | ≤6.0 | |
خطای متمرکز در پوشش روکش | هوم | ≤12 | |
طول موج قطع کابل | نانومتر | acc≤1260 | |
میرایی (حداکثر) | 1310nm | دسی بل / کیلومتر | ≤0.36 |
1550 نانومتر | dBkm | ≤0.22 |
داده های تکنیکی
دهانه: 100 متر |
زیر 110 کیلو ولت |
24 ساعته |
ساختاری پارامتر |
اجزای مقاومت مرکزی: FRP |
قطر: 1.5 میلی متر |
لوله سست (ژله پر) |
قطر بیرونی: 1.8 میلی متر |
|
غلاف داخلی PE |
ضخامت: 0.9 میلی متر |
|
غلاف خارجی PE |
ضخامت: 1.8 میلی متر |
|
فنی پارامتر |
قطر خارجی کابل |
10.0 میلی متر |
سطح مقطع کابل |
95.03 میلی متر مربع |
|
مدل فیبر |
G.652D |
|
وزن کابل |
85 کیلوگرم در کیلومتر |
|
مقاومت کششی دارای امتیاز (RTS) |
10 گره |
|
حداقل تنش مجاز (MAT) |
4 نان |
|
EDS |
3.2 نان |
|
مدول جوان |
7.8 kn / mm2 |
|
ضریب انبساط حرارتی |
1.810-6 /درجه سانتیگراد |
|
مقاومت در برابر خرپا |
بلند مدت: 1100 n / 100 mm |
|
کوتاه مدت: 2200 n / 100mm |
||
مجوز شعاع خم شده |
بلند مدت (هنگام دویدن) 220 میلی متر |
|
کوتاه مدت (هنگام تخمگذار) 360 میلی متر |
تصویر محصول
کاربرد
مناسب برای روش تخمگذار هوایی
دمای ذخیره سازی / عامل: -40 ℃ ~ + 70
جزئیات بسته بندی
